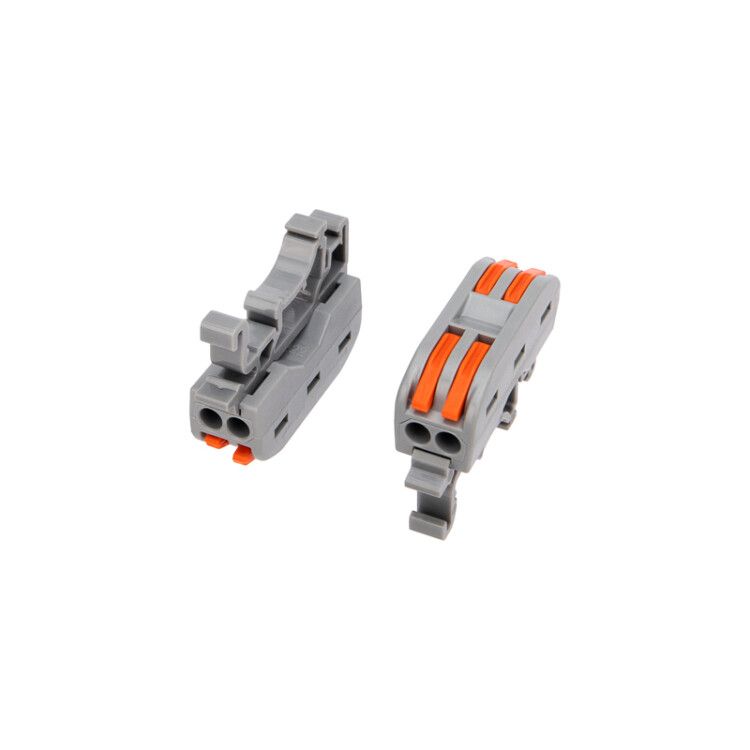

Клемма строительно-монтажная СМК проходная 222-422D 2п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.5шт) Rexant 07-5239-05 MEET

Клемма СМК 222-422D проходная 2-полюсная - надёжное решение для быстрого и безопасного соединения тонких проводников в распределительных щитах. Бренд REXANT и артикул 07-5239-05 обеспечивают совместимость с типичными задачами автоматизации и слаботочных систем.

Назначение и область применения

Клемма СМК 222-422D проходная 2-полюсная используется для создания постоянных электрических соединений между проводами в цепях до 400 В и током до 32 А. Подходит для установки на DIN-рейку в электрощитах. Применяется в системах управления, освещения, сигнализации, промышленном оборудовании и автоматике, где требуется частая замена или диагностика проводов.

Технические характеристики

• Количество зажимов: 2 (двухполюсная)
• Сечение проводника: 0,08–4 мм2 (для гибких и одножильных медных проводов)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Материал корпуса: полиамид (термостойкий, самозатухающий)
• Материал контактов: медь
• Покрытие контактов: без покрытия (не оцинковано, не хромировано)
• Цвет: светло-серый
• Тип фиксации: рычажный зажим с защёлкой
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Упаковка: 5 штук

Совместимость и монтаж

Клемма СМК 222-422D проходная легко крепится на стандартную DIN-рейку шириной 35 мм. Для подключения: отпустите рычаг, вставьте зачищенный провод (длина зачистки - 6–8 мм), плотно закройте рычаг до щелчка. Каждый зажим работает автономно - можно использовать один или оба входа. Проходной тип позволяет передавать ток через клемму без разрыва цепи - удобно для последовательного соединения участков.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках. Напряжение 400 В и ток 32 А соответствуют нормам для бытовых и промышленных сетей. Материал корпуса - самозатухающий полиамид, что снижает риск распространения пламени. Отсутствие покрытия контактов требует осторожности в агрессивных средах - возможна окисляемость при высокой влажности.

Преимущества

• Рычажный механизм обеспечивает прочное и контролируемое зажимание провода - не нужен инструмент
• Тестовое отверстие позволяет проверить наличие напряжения без демонтажа
• Проходная конструкция упрощает монтаж цепей с последовательным соединением
• Высокая механическая прочность корпуса из полиамида
• Можно перезажимать провод - клемма многоразовая

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Не рекомендуется для алюминиевых проводов - материал контактов оптимизирован под медь
• Максимальное сечение - 4 мм2; более толстые провода не войдут
• Запрещён монтаж под нагрузкой - всегда отключайте питание перед работой

Примеры использования

• Соединение проводов от датчиков температуры и кнопок управления на пульте станка
• Разветвление цепей освещения в этажном щите
• Подключение терморегуляторов, реле времени, модулей ввода-вывода
• Объединение нескольких слаботочных сигналов в одном месте (например, в системе видеонаблюдения)

Практические советы

• Перед вставкой провода обязательно зачистите его до 6–8 мм - меньше не будет хорошего контакта, больше - вылезет из зажима
• Проверяйте плотность зажима: после закрывания рычага попробуйте слегка потянуть провод - он не должен двигаться
• Если используете многожильный провод, убедитесь, что все жилы целые и не рассыпаются - лучше использовать наконечники, если есть сомнения
• При сборке щита группируйте клеммы одного типа - так легче обслуживать и находить цепи
• Артикул 07-5239-05 часто заказывают комплектом - одна упаковка (5 шт.) хватает на несколько точек подключения
