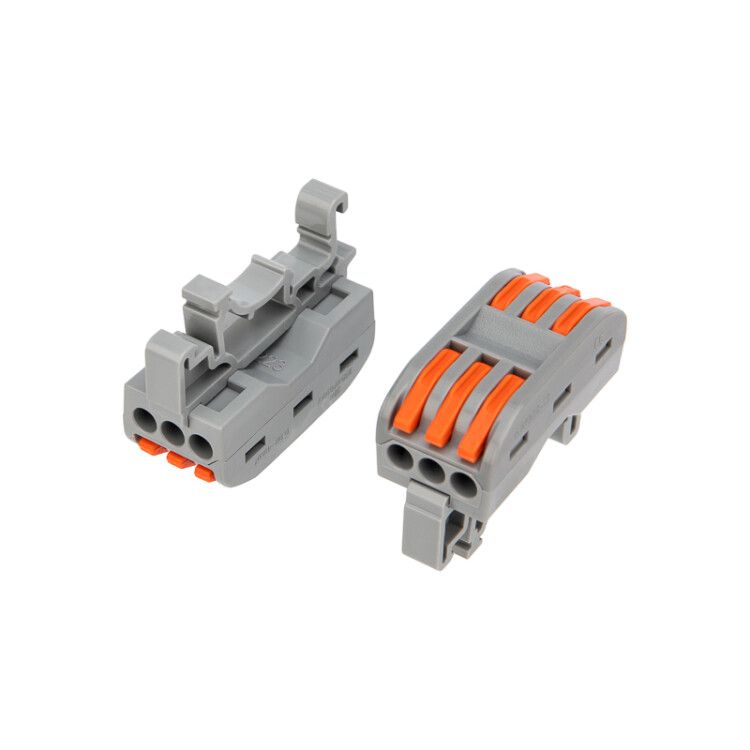

Клемма строительно-монтажная СМК проходная 222-423D 3п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.5шт) Rexant 07-5238-05 MEET

Клемма СМК 222-423D проходная 3-полюсная, с креплением на DIN-рейку - надёжное решение для соединения тонких медных проводников в распределительных щитах. Бренд REXANT обеспечивает совместимость с типичными промышленными системами, а артикул 07-5238-05 позволяет легко найти замену или докупить партию.

Назначение и область применения

Клемма СМК 222-423D проходная 3-полюсная используется для создания постоянных электрических соединений между проводами в цепях слабого и среднего тока. Подходит для установки в силовых и управляющих щитах: автоматика, системы освещения, станки, конвейеры, бытовые и промышленные устройства. Каждая клемма имеет три входа и три выхода - позволяет последовательно соединить до трёх проводов на одном уровне, сохраняя целостность цепи.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 600 В - безопасна для сетей до 400 В переменного тока
• Сечение проводников: 0,08–4 мм2 - подходит для тонких одножильных и многожильных медных проводов
• Количество зажимов: 6 - три входа и три выхода, образуют один проходной канал
• Материал: корпус из полиамида, контактные части из меди - прочность и хорошая проводимость
• Покрытие: без покрытия - не требует специального обслуживания, но чувствителен к окислению в агрессивной среде
• Цвет: светло-серый - соответствует стандартному цветовому решению для промышленных компонентов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Упаковка: 5 штук - удобно для закупки запаса или ремонта нескольких точек

Совместимость и монтаж

Клемма СМК 222-423D проходная крепится на стандартную DIN-рейку шириной 35 мм. Установка занимает несколько секунд: просто защёлкните её в рейку до характерного щелчка. Для подключения используйте рычаг управления - он открывает зажим, позволяя вставить провод. После вставки рычаг возвращается в исходное положение, плотно фиксируя жилу. Отсоединение также происходит через рычаг - не требуется инструмент. Проверить наличие напряжения можно через технологическое отверстие на корпусе - достаточно ввести щуп мультиметра, не вскрывая клемму.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для внутренней установки в электроустановках. Наличие механической фиксации и отсутствие открытых токоведущих элементов снижают риск поражения током. Однако IP20 не допускает использование в условиях повышенной влажности, пыли или на улице. Применяйте только внутри закрытых щитов.

Преимущества

• Проходная конструкция - минимизирует количество соединителей в цепи, упрощает трассировку
• Рычаговый механизм - удобство монтажа и демонтажа без отвёрток
• Возможность диагностики через контрольное отверстие - экономит время при поиске неисправностей
• Высокая механическая прочность корпуса - устойчив к деформациям при сборке и эксплуатации
• Совместимость с гибкими и одножильными проводами - универсальность для разных задач

Ограничения применения

• Не применяется в условиях высокой влажности, сырости, пыли - IP20 недостаточно для таких сред
• Не предназначен для алюминиевых проводов - возможен перегрев и потеря контакта
• Не рекомендовано использовать для проводов сечением более 4 мм2 - риск плохого контакта и нагрева
• Запрещена установка вне электрических щитов - открытое расположение создаёт опасность поражения током
• Не подходит для частых подключений/отключений - рассчитана на долговременные соединения

Примеры использования

• Объединение фазных проводов в группе освещения перед автоматическими выключателями
• Передача сигнала между модулями ПЛК в промышленном контроллере
• Соединение нулевых проводников в распределительном щите квартиры
• Формирование цепей управления для реле и контакторов

Практические советы

• Защитите конец провода от оголённых жил - используйте наконечники, если провод слишком мягкий или многослойный
• При использовании многожильного провода - хорошо его зачистите, чтобы все жилы вошли равномерно
• Проверьте плотность зажима после монтажа: потяните провод слегка - он не должен выскакивать
• Избегайте перегрузки: если ток близок к 32 А, убедитесь, что остальные элементы цепи тоже рассчитаны на эту нагрузку
• При замене - ориентируйтесь на артикул 07-5238-05: другие модели даже от REXANT могут отличаться по шагу крепления или числу полюсов
