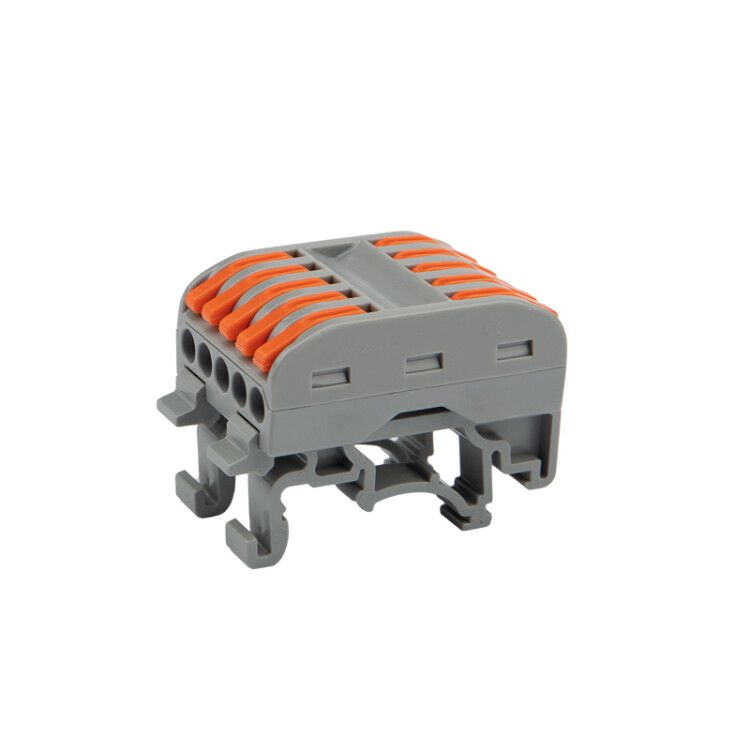

Клемма строительно-монтажная СМК проходная 222-425D 5п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.4шт) Rexant 07-5236-04 MEET

Клемма СМК 222-425D проходная 5-полюсная, с креплением на DIN-рейку - надёжное решение для соединения тонких медных проводников в распределительных щитах. Бренд REXANT и артикул 07-5236-04 указывают на продукцию из серии, предназначенной для промышленной автоматизации и слаботочных систем.

Назначение и область применения

Клемма СМК 222-425D проходная 5-полюсная используется для создания постоянных электрических соединений между проводами в цепях с малым и средним током. Подходит для установки в силовых и управляющих щитах, где требуется компактное и безопасное соединение. Применяется в системах автоматизации, на станках, конвейерах, в пультах управления, в бытовых и промышленных распределительных устройствах.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 660 В - рассчитана на работу в сетях до 660 В переменного тока
• Сечение проводников: 0,08–4 мм2 - подходит для тонких одножильных и многожильных проводов, включая провода с наконечниками
• Количество зажимов: 10 - каждая клемма имеет 5 входов и 5 выходов, образуя 5 проходных пар
• Материал: корпус - полиамид, контакт - медь - обеспечивает прочность и хорошую проводимость
• Цвет: светло-серый - соответствует стандартному цвету промышленных клемм
• Покрытие: без покрытия - контакты не имеют антикоррозийного слоя, что допустимо в сухих условиях
• Степень защиты: IP20 - защищена от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли
• Фиксация: рычажный механизм - позволяет легко затягивать и освобождать провод без инструментов
• Упаковка: 4 штуки - удобно для замены и запаса на объекте

Совместимость и монтаж

Клемма СМК 222-425D проходная 5-полюсная крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в рейку - никаких болтов или саморезов не требуется. Каждый зажим открывается поворотом рычага, после чего вставляется провод, и рычаг закрывается. Убедитесь, что зачистка провода составляет 6–8 мм - меньше не будет плотного контакта, больше может вызвать замыкание между соседними зажимами. Провода должны быть без окисления и механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Наличие рычажного механизма исключает риск случайного ослабления контакта. Отличительная особенность - технологическое отверстие на корпусе: через него можно проверить наличие напряжения пробником или щупом мультиметра, не разъединяя соединение. Это снижает время диагностики и повышает безопасность при обслуживании.

Преимущества

• Проходная конструкция - позволяет передавать ток через всю цепь без дополнительных перемычек
• Рычажный зажим - быстрый и надёжный монтаж без отвёрток
• Высокая плотность - 5 полюсов в одном модуле экономят место в щите
• Проверка контакта без демонтажа - снижает простои при диагностике
• Многоразовое использование - можно переустанавливать провода несколько раз без потери качества соединения

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендовано использовать с алюминиевыми проводами - материал контактов оптимизирован только для меди
• Запрещён монтаж в местах с вибрацией выше нормы - возможна потеря контакта при длительном воздействии
• Не подходит для проводов сечением более 4 мм2 - риск перегрева и деформации зажима
• Не следует применять в цепях с импульсными нагрузками свыше 32 А - возможны скачки температуры

Примеры использования

• Соединение датчиков и исполнительных устройств в панелях управления станков
• Разветвление цепей питания в щитах автоматики
• Объединение проводов от нескольких термореле в одной группе
• Переход от многожильного провода к одножильному в распределительной коробке
• Подключение сигнальных линий в системах видеонаблюдения и охраны

Практические советы

• Перед зажимом всегда зачищайте провод до 6–8 мм - недостаточно зачищенная жила плохо фиксируется
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - они увеличивают срок службы контакта
• При сборке щита располагайте клеммы так, чтобы рычаги были доступны для обслуживания - не закрывайте их другими элементами
• Проверяйте каждый зажим после монтажа легким дерганьем провода - он не должен выскальзывать
• Для высоконагруженных участков используйте дополнительные тепловизоры или контроль температуры - даже 32 А при плохом контакте могут нагревать клемму
• Храните в сухом месте - отсутствие покрытия делает медь восприимчивой к окислению при повышенной влажности
