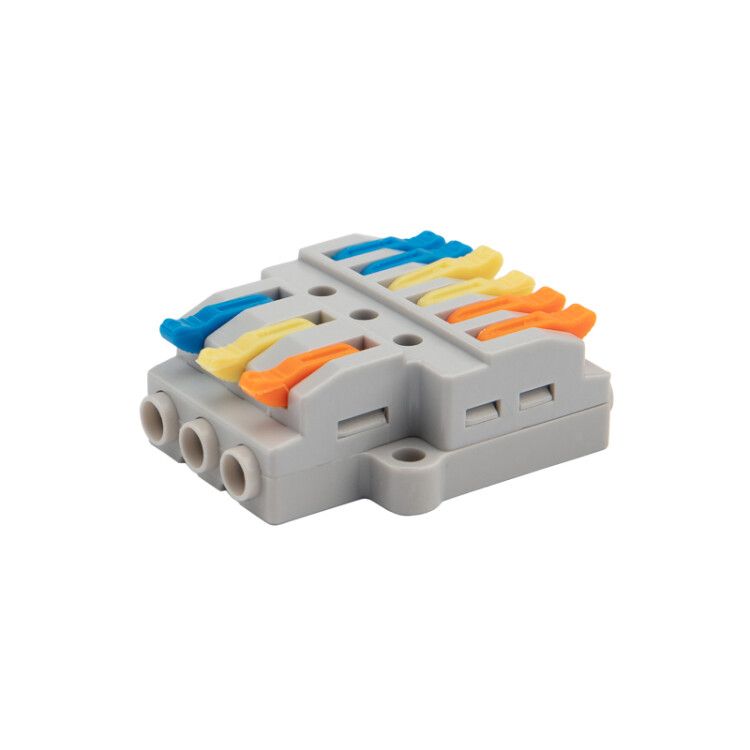

Клемма строительно-монтажная СМК проходная разветвительная 3х2 3п с монтажной площадкой 1 ввод 2 вывода на полюс (уп.5шт) Rexant 07-5233-05 MEET

Клемма СМК 3х2 проходная разветвительная 3 полюса с монтажной площадкой (1 ввод, 2 вывода на полюс) от REXANT - это надёжное устройство для распределения электрического тока между несколькими цепями. Артикул etm07-5233-05 позволяет легко заменить или расширить существующую коммутацию в щитках, пультах и оборудовании с ограниченным пространством.

Назначение и область применения

Эта клемма используется для создания ответвлений в электрических цепях: один входной провод разделяется на два выходных на каждом из трёх полюсов. Подходит для монтажа в распределительных щитах, панелях управления, автоматических системах и на производстве. Часто применяется там, где требуется компактное и надёжное соединение нескольких проводов без пайки или сварки - например, в станках, конвейерах, осветительных сетях и системах автоматизации.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (по данным спецификации); производитель указывает до 600 В - рекомендуется использовать в рамках 450 В для обеспечения запаса безопасности
• Сечение проводников: 0,1–3 мм2 для гибких проводов с наконечником; 0,08–4 мм2 для жилых проводов без наконечников
• Количество зажимов: 8 (3 ввода + 5 выводов: 1 ввод + 2 вывода на каждый из 3 полюсов + 1 дополнительный общий контакт)
• Материал: корпус - полиамид, контакты - медь
• Покрытие контактов: без покрытия (не оцинковано, не серебрено)
• Управление: рычажный зажим для быстрого закрепления и освобождения проводов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли
• Цвет: светло-серый
• Количество в упаковке: 5 штук

Совместимость и монтаж

Клемма монтируется на DIN-рейку шириной 35 мм благодаря встроенной монтажной площадке. Установка занимает несколько секунд: просто защёлкните её на рейку. Для подключения используйте зачищенные провода длиной около 8–10 мм. Откройте рычаг, вставьте провод до упора, затем плотно закройте рычаг - он фиксируется механически, исключая самопроизвольное разъединение. Каждый полюс имеет одно входное и два выходных зажима - идеально для параллельного подключения нагрузок. Особенность: на корпусе есть контрольное отверстие - можно проверить наличие напряжения щупом мультиметра, не разъединяя провода.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и электробезопасности, применяемым в России и странах ЕАЭС. Напряжение 450 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных и бытовых сетей переменного тока. Однако использование вне температурного режима (-25C…+60C) или в условиях повышенной влажности, пыли, химической активности - недопустимо. IP20 не защищает от брызг, пыли и агрессивных сред - не устанавливайте в открытых помещениях или на улице.

Преимущества

• Рычажный механизм - удобнее и быстрее, чем винтовые клеммы
• Фиксация провода без инструментов - снижает риск перегрева и плохого контакта
• Контрольное отверстие - возможность диагностики без демонтажа
• Компактная конструкция - экономит место на DIN-рейке
• Многоразовое использование - можно переустанавливать при ремонте

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещён монтаж в местах с постоянными вибрациями без дополнительной фиксации
• Не допускается подключение проводов сечением более 4 мм2 - риск повреждения механизма
• Не рассчитана на высокую влажность, пыль, масла, агрессивные среды - IP20 не обеспечивает герметичность
• Не следует использовать в цепях с импульсными нагрузками выше 32 А - возможен перегрев

Примеры использования

• Разветвление питания на три светильника от одного кабеля в офисном помещении
• Подключение датчиков и исполнительных механизмов в панели управления станком
• Объединение сигналов от нескольких терморегуляторов в одном контроллерном модуле
• Добавление резервной линии в существующую сеть без прокладки нового кабеля

Практические советы

• Перед установкой всегда зачищайте провода до нужной длины - слишком длинные жилы могут выйти из зажима, слишком короткие - плохо зажаться
• Для гибких проводов обязательно используйте наконечники - они предотвращают спутывание жил и увеличивают срок службы контакта
• Проверяйте затяжку каждого рычага рукой после монтажа - слабый зажим вызывает нагрев и отказ
• При использовании в щитке с большим количеством клемм - помечайте каждую цепь этикетками сразу после сборки
• Артикул etm07-5233-05 совпадает с 07-5233-05 - это одна и та же модель, различается лишь формат записи
