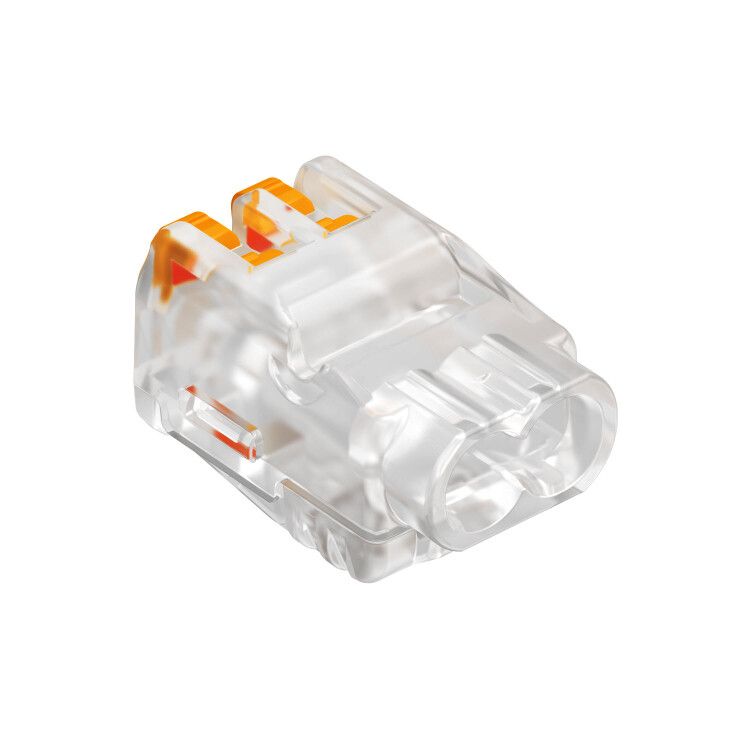

Клемма универсальная 2х2.5кв.мм прозр. (уп.10шт) OBO 2054530 Bettermann 61 225 FL

Клемма универсальная с зажимом 2x2,5 мм2 (упаковка 10 штук, прозрачная) от OBO BETTERMANN - надёжное решение для быстрого и безопасного соединения одножильных, многожильных и гибких проводов. Артикул 61 225 fl подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна видимость соединений.

Назначение и область применения

Клемма универсальная с зажимом 2x2,5 мм2 предназначена для соединения электрических проводов в слаботочных и силовых цепях. Подходит для установки в электрических щитах, распределительных коробках, на станках, конвейерах и другом промышленном оборудовании. Прозрачный корпус позволяет визуально контролировать качество соединения и наличие повреждений провода.

Технические характеристики

• Поперечное сечение проводника: 2 × 0,2–2,5 мм2 (поддерживает как одножильные, так и многожильные провода)
• Номинальный ток: 20 А (по данным характеристик); производитель указывает до 24 А - используйте 20 А как рабочий предел для долговременной нагрузки
• Номинальное напряжение: 600 В (по характеристикам); производитель указывает 450 В - соблюдайте более строгий предел 450 В для безопасности
• Количество контактов: 2
• Тип зажима: рычажный, с L-образным механизмом
• Длина зачистки провода: 9 мм +-1 мм
• Индикация фазы: контрольное отверстие сверху для проверки мультитестером или индикаторной отвёрткой (диаметр до 2 мм)
• Рабочая температура: до +85 C (соответствие EN 60998)
• Цвет: прозрачный
• Количество в упаковке: 10 штук

Совместимость и монтаж

Клемма универсальная с зажимом 2x2,5 мм2 совместима с медными проводами любого типа: гибкими, многожильными и одножильными. Для жёстких проводов рычаг можно не использовать - достаточно вставить провод до упора. Гибкие и многожильные провода требуют опущенного рычага для плотного зажима. Чтобы освободить провод, поднимите рычаг - он автоматически разблокирует контакт. Убедитесь, что зачищенная часть провода точно соответствует 9 мм - меньшая длина снижает надёжность, большая - риск замыкания между контактами.

Безопасность и стандарты

Клемма сертифицирована по стандарту EN 60998, что гарантирует соответствие требованиям к механической прочности, теплостойкости и электробезопасности. Прозрачный корпус выполнен из самозатухающего материала, не поддерживающего горение. Индикаторное отверстие позволяет проверять наличие напряжения без вскрытия клеммы - это снижает риск случайного прикосновения к токоведущим частям.

Преимущества

• Быстрая установка: не нужны инструменты, достаточно вставить провод и опустить рычаг
• Визуальный контроль: прозрачный корпус позволяет наблюдать за состоянием провода и контакта
• Поддержка всех типов проводов: от тонких многожильных до жёстких одножильных
• Функциональное индикаторное отверстие: удобство диагностики без демонтажа
• Стандартная упаковка: 10 штук - оптимально для запаса на объекте

Ограничения применения

• Не применяйте для алюминиевых проводов - материал зажима рассчитан только на медь
• Запрещено использование при температуре выше +85 C
• Не рекомендуется для постоянной работы при максимальном токе 24 А - лучше работать в режиме 20 А для увеличения срока службы
• Напряжение не должно превышать 450 В, даже если указано 600 В - производитель указывает 450 В как гарантированный предел
• Не используется в условиях постоянного воздействия воды или агрессивных химических сред - IP-класс не указан, значит, защита только от внешних факторов, не от брызг и пыли

Примеры использования

• Соединение фазных проводов в распределительном щите квартиры
• Подключение двигателей на конвейере с гибкими кабелями
• Объединение проводов в светильниках с многожильными входящими кабелями
• Монтаж в системах управления технологическим оборудованием

Практические советы

• Перед установкой всегда зачищайте провод строго на 9 мм - меньше или больше снижает надёжность
• Проверьте, что все жилы многожильного провода полностью вошли в зажим - не должно быть выпирающих концов
• После монтажа потяните провод слегка - если он не выскакивает, соединение надёжное
• Для удобства сборки щита используйте прозрачную клемму как ориентир: видно, какие провода куда подключены
• Храните в сухом месте - хотя клемма не имеет защиты от влаги, повышенная влажность может вызвать окисление контактов
