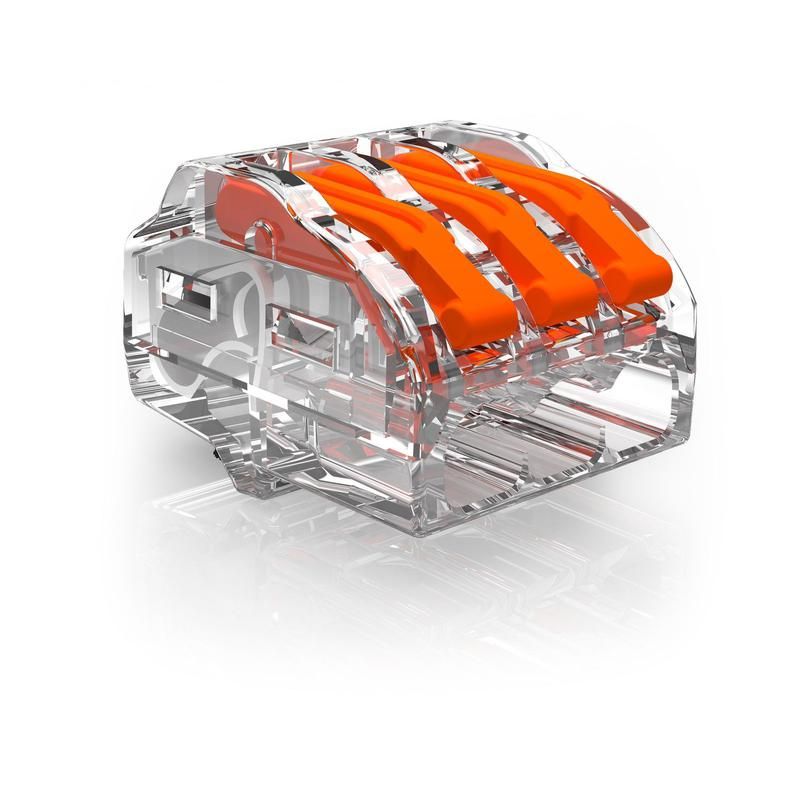

Клемма универсальная пружинная 3х2.5кв. мм 61 325 FL с зажимом прозр. (222-413) OBO 2054454_V1 Bettermann

Клемма монтажная универсальная с зажимом 3x0.2–4 мм2 / 3x2.5 мм2, пружинная, прозрачная, серия 222-413 от OBO BETTERMANN обеспечивает надёжное и быстрое соединение проводов без инструментов. Подходит для монтажа в распределительных щитах, на оборудовании и в системах автоматизации.

Назначение и область применения

Эта клемма предназначена для соединения одножильных и многожильных проводов в электрических цепях постоянного и переменного тока. Применяется в распределительных шкафах, пультах управления, станках, конвейерах, осветительных системах и других устройствах, где нужна быстрая и надёжная коммутация. Подходит как для слаботочных, так и для силовых цепей до 4 мм2.

Технические характеристики

• Тип зажима: пружинный (быстрозажимной)
• Сечение провода: 0,2–4 мм2 (для одножильных и многожильных проводов); также совместим с 2,5 мм2 (указано как альтернативный диапазон)
• Количество контактов: 3
• Материал корпуса: прозрачный термостойкий пластик
• Стандарт: соответствует EN 60998
• Цвет: прозрачный - позволяет визуально контролировать состояние провода и контакт

Совместимость и монтаж

Клемма 222-413 от OBO BETTERMANN не требует инструментов для установки провода. Гибкие и многожильные провода вставляются прямо в зажим - они фиксируются за счёт пружины. Жёсткие одножильные провода также можно вставить без рычага: достаточно ввести провод до упора. Для демонтажа провод вытягивается с лёгким усилием - зажим автоматически открывается.

Рекомендуется проверять плотность посадки после монтажа: провод не должен выпадать при легком потягивании. Клемма рассчитана на монтаж на DIN-рейку 35 мм.

Безопасность и стандарты

Клемма серийно протестирована и соответствует европейскому стандарту EN 60998 - требованиям к соединительным устройствам для бытовых и аналогичных целей. Материал корпуса устойчив к перегреву и горению. Прозрачный корпус снижает риск ошибочного подключения благодаря визуальному контролю.

Преимущества

• Не нужны отвёртки или инструменты - экономия времени при монтаже и обслуживании
• Поддерживает широкий диапазон сечений: от тонких сигнальных проводов до силовых 4 мм2
• Прозрачный корпус даёт возможность видеть, правильно ли вставлен провод
• Высокая механическая прочность и долговечность пружинного механизма
• Совместима с большинством типов проводов: медные, одножильные, многожильные, даже с оплёткой

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Запрещено применять в средах с высокой химической агрессивностью - материал корпуса не устойчив к растворителям и маслам
• Не следует использовать в качестве основного рубильника или коммутационного аппарата - только для стационарного соединения

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Разводка сигналов управления в станках ЧПУ
• Соединение проводов в светильниках и распределительных коробках
• Объединение нескольких проводов в одной точке перед переходом на кабельную сборку

Практические советы

• Перед вставкой удалите изоляцию точно на длину, указанную в документации - слишком длинная изоляция может помешать контакту
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвращает их распад
• Избегайте перегрузки по току: максимальный ток зависит от сечения провода и условий охлаждения; для 4 мм2 - до 25 А в нормальных условиях
• При замене клеммы 222-413 от OBO BETTERMANN убедитесь, что новый элемент имеет ту же маркировку - отличаются только по внутреннему механизму
• При использовании в холодном помещении - допускается работа при температуре от –25C, но не ниже - проверьте условия эксплуатации в спецификации
