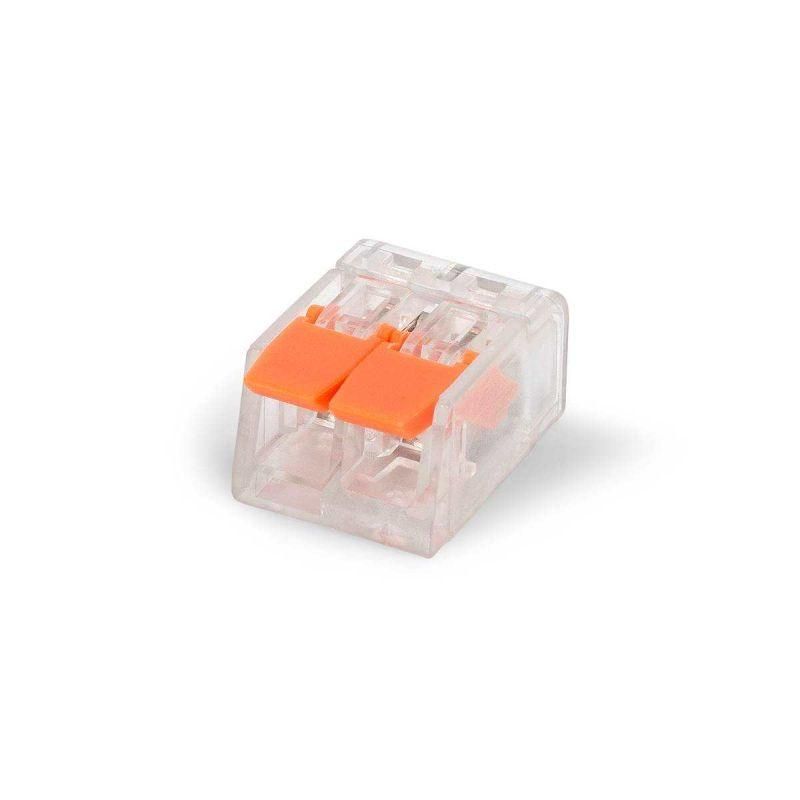

Клемма универсальная СМК 221-412 | 87644 КВТ

Клемма универсальная СМК 221-412 КВТ — компактное двухпозиционное соединительное устройство для надёжного подключения одножильных и многожильных медных проводов в распределительных коробках, пультах управления и других устройствах с ограниченным пространством. Упаковка содержит 50 штук, что удобно для массового монтажа.

Назначение и область применения

Клемма универсальная СМК 221-412 КВТ предназначена для быстрого и надёжного соединения медных проводов сечением от 0,14 до 4 мм². Подходит для внутренней электромонтажной работы: сборка щитов, подключение датчиков, освещения, автоматики, слаботочного оборудования. Благодаря малым габаритам идеальна там, где важна экономия места — в тонких панелях, за стенами, в модульных системах.

Технические характеристики

• Номинальное напряжение: 450 В — безопасная работа в сетях переменного тока до 450 В
• Номинальное сечение провода: 0,14–4 мм² — поддерживает как тонкие жилы (например, в сигнальных цепях), так и более мощные (до 4 мм²)
• Тип проводника: одножильный, многожильный, гибкий — совместима с любыми медными проводами без предварительной опрессовки
• Количество зажимов: 2 — каждый зажим работает автономно, можно подключить два отдельных провода
• Цвет корпуса: прозрачный — позволяет визуально проверить глубину ввода провода и целостность контактов
• Наличие рычага: да — упрощает затяжку и ослабление зажима без инструментов
• Размеры: на 40% компактнее аналогичных клемм серии 222 — снижает занимаемую площадь
• Тестовые отверстия: 2 — позволяют замерить напряжение или целостность цепи иглой мультиметра без вскрытия соединения

Совместимость и монтаж

Клемма универсальная СМК 221-412 КВТ монтируется в DIN-рейку или фиксируется в корпусе с помощью крепёжных выступов. Для подключения:

• Зачистите изоляцию с провода на 6–8 мм
• Поднимите рычаг — он легко открывает контактную группу
• Вставьте провод до упора — видно через прозрачный корпус
• Опустите рычаг — он сам плотно зажимает жилу

Не требует отвертки, пассатижей или другого инструмента. Соединение сохраняет герметичность даже после многократного доступа через тестовые отверстия.

Преимущества

• Удобство контроля: прозрачный корпус исключает ошибки при установке — видно, правильно ли вставлен провод
• Экономия времени: рычаг обеспечивает быстрый монтаж и демонтаж без инструментов
• Сохранение целостности: тестовые отверстия позволяют диагностировать цепь без разъединения
• Компактность: меньшие габариты по сравнению с сериями типа 222 повышают плотность сборки в щитах
• Гибкость: один тип клеммы подходит и для тонких сигналов, и для силовых линий до 4 мм²

Ограничения применения

• Не предназначен для алюминиевых проводов — возможен окислительный процесс и потеря контакта
• Не рассчитана на постоянную вибрацию или ударные нагрузки — рекомендовано крепление в стационарных условиях
• Максимальное сечение — 4 мм²; для больших проводов требуется другой тип клеммы
• Не является взрывозащищённой — не применяется в опасных зонах (взрывоопасные среды, химические производства)
• Не следует использовать в открытых наружных условиях без защиты от влаги и пыли

Примеры использования

• Подключение датчиков температуры и давления в промышленных пультах
• Соединение проводов в распределительных коробках квартир и офисов
• Сборка световых панелей, светодиодных лент, систем управления освещением
• Интеграция в автоматические системы: конвейеры, насосы, клапаны
• Монтаж в тонких шкафах, где мало свободного места

Практические советы

• Перед монтажом всегда проверяйте, чтобы зачищенная часть провода полностью вошла в зажим — видно через прозрачный корпус
• Для многожильных проводов не допускайте выпадения отдельных жил — перед вставкой слегка скрутите их пальцами
• При использовании в щитах с высокой плотностью монтажа учтите, что клемма СМК 221-412 КВТ занимает меньше места, чем 222-серии — это позволяет разместить больше элементов
• Часто используемые участки цепи лучше помечать этикетками — тестовые отверстия не скрывают номера проводов
• Упаковка из 50 штук — оптимальна для крупных проектов; для единичного ремонта достаточно купить одну упаковку
