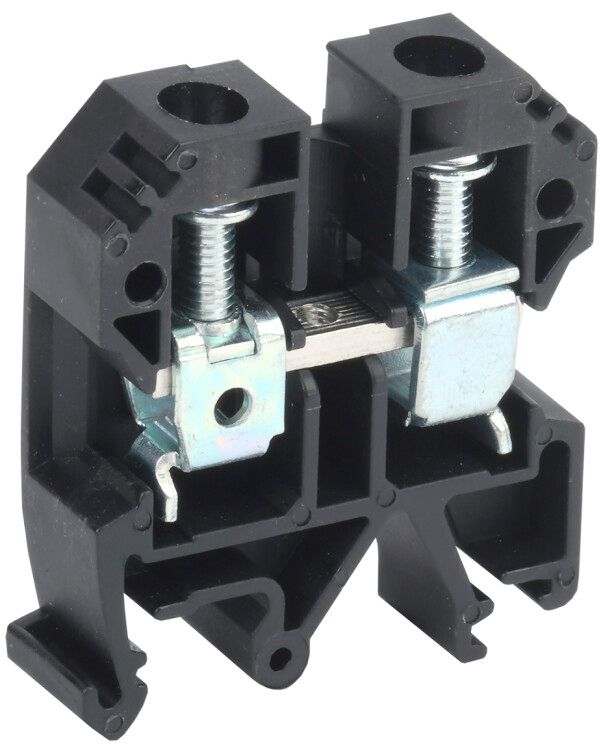

Клемма винтовая КВИ-10мм2 черная | YZN30-010-K02 IEK

Клемма винтовая КВИ-10 кв.мм черная от IEK - надёжное решение для фиксации проводов сечением 4–16 мм2 в электрощитах на DIN-рейке. Артикул yzn30-010-k02 обеспечивает прочное винтовое соединение с током до 70 А и напряжением до 800 В, подходящее для промышленной и бытовой автоматизации.

Назначение и область применения

Клемма винтовая КВИ-10 кв.мм черная используется для создания долговременного, безопасного и компактного соединения между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных (PE) проводов. Подходит для установки в силовых цепях, управления оборудованием, системах освещения и автоматики. Особенно эффективна там, где требуется высокая механическая устойчивость и минимизация числа точек соединения.

Технические характеристики

• Сечение провода: 4–16 мм2 - позволяет подключить одножильные и многожильные провода средней мощности
• Номинальный ток: 70 А - выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до этого значения
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке отверткой
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Ширина: 10 мм - компактный форм-фактор, экономит место в щите
• Материал корпуса: полиамид PA - устойчив к перегреву, химическим воздействиям и механическим повреждениям
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям безопасности
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Срок службы: 15 лет - длительная надёжность при правильном монтаже
• Позиция подвода: сбоку - удобен для маршрутизации проводов в ограниченном пространстве
• Цвет: чёрный - отличается от других цветовых версий для визуального различения цепей

Совместимость и монтаж

Клемма винтовая КВИ-10 кв.мм черная устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для фиксации требуются торцевые пластины - они предотвращают случайное выпадение клемм из рейки и обеспечивают целостность группы. Монтаж выполняется обычной плоской отверткой: зачищенный провод вставляется в гнездо, после чего винт затягивается до упора. Не допускается перетягивание - это может повредить внутреннюю пластину. После установки проверьте надёжность контакта легким покачиванием провода.

Безопасность и стандарты

Клемма соответствует требованиям к материалам с классом горючести V0 - не поддерживает горение и самостоятельно гаснет. Корпус изготовлен из термостойкого полиамида, что исключает деформацию даже при кратковременном перегреве. Номинальное напряжение 800 В гарантирует безопасную работу в высоковольтных цепях. Использование торцевых пластин обязательно для соблюдения норм электромонтажа и защиты от случайного доступа к токоведущим частям.

Преимущества

• Высокая механическая прочность благодаря качественному полиамидному корпусу
• Удобство монтажа на DIN-рейке - не требует сверления или дополнительных креплений
• Стандартный шаг 10 мм - легко комбинируется с другими клеммами одной серии
• Поддержка широкого диапазона сечений - одна модель заменяет несколько аналогов
• Долгий срок службы - снижает необходимость обслуживания и замены

Ограничения применения

Не применяется для подключения проводов меньше 4 мм2 - возможен плохой контакт и перегрев. Не рекомендовано использование вне закрытых электрощитов - отсутствует степень защиты IP. Не подходит для частых подключений/отключений - винтовые клеммы проектировались для постоянных соединений. Без торцевой пластины клемма может выпасть из рейки при вибрации или ударе - обязательна установка фиксирующих элементов.

Примеры использования

• Подключение входных фазных проводов в распределительном щите жилого дома
• Фиксация нулевой шины в промышленном контроллере
• Объединение нескольких проводов заземления (PE) в одном месте
• Соединение выходов частотных преобразователей с двигателями
• Распределение питания на конвейерах, насосах и другом оборудовании в цехах

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточная длина вызывает слабый контакт
• Используйте только отвертки с плоским лезвием - крестовые могут повредить головку винта
• Затягивайте винт до упора, но без усилия - признак хорошего контакта: провод не вытягивается рукой
• Выбирайте чёрную клемму для обозначения фазы или нестандартных цепей - цветовая маркировка упрощает диагностику
• Группируйте клеммы с торцовыми пластинами - так сохраняется целостность всей секции при перемещении щита
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях вибраций или повышенной влажности
