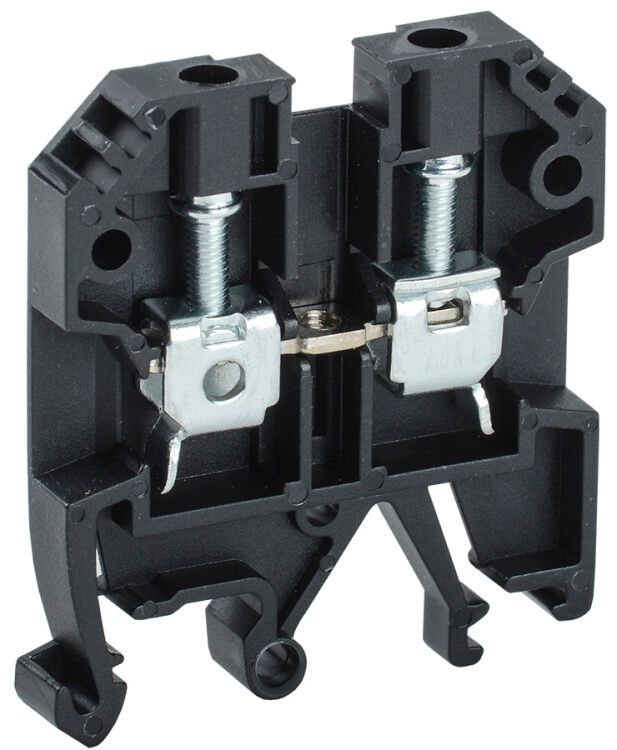

Клемма винтовая КВИ-4мм2 черная | YZN30-004-K02 IEK

Клемма винтовая КВИ-4 кв.мм черная от IEK - надёжное винтовое соединение для фиксации проводов сечением 1,5–6 мм2 в электрощитах на DIN-рейке. Артикул yzn30-004-k02 подходит для монтажа фазных, нулевых и защитных проводников в промышленных и бытовых системах.

Назначение и область применения

Клемма винтовая КВИ-4 кв.мм черная используется для создания прочного и долговечного электрического контакта между проводниками. Применяется в распределительных щитах для соединения фазных, нулевых и защитных (PE) проводов. Подходит для установки в автоматических выключателях, УЗО, реле, преобразователях частоты и других устройствах, где требуется компактное и надёжное соединение.

Технические характеристики

• Диапазон сечений провода: 1,5 – 6 мм2 - позволяет использовать медные и многожильные провода стандартной толщины
• Номинальный ток: 35 А - рассчитана на нагрузки до 35 ампер при нормальных условиях
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 690 В переменного тока и выше
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со всеми стандартными шкафами и панелями
• Ширина: 6,5 мм - компактный форм-фактор, экономит место в щите
• Рабочая температура: от -60C до +110C - работает в экстремальных условиях, включая холодные склады и жаркие цеха
• Материал корпуса: полиамид PA - высокая механическая прочность, устойчивость к химическим воздействиям и возгоранию
• Класс воспламеняемости V0 - самозагасающий материал, соответствует требованиям безопасности
• Срок службы: 15 лет - длительная эксплуатация без потери контактных свойств
• Цвет: чёрный - универсальный цвет, часто применяется для фазных проводов
• Позиция соединения: сбоку - удобно для прокладки проводов вдоль рейки
• Требуется торцевая пластина: да - для завершения сборки шкафа необходимо использовать торцевую крышку (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-4 кв.мм черная легко устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно защёлкнуть её в паз рейки. Соединение проводов осуществляется через винтовой зажим - ослабьте винт, вставьте подготовленный провод (без зачищения изоляции более чем на 8–10 мм), затяните до упора. Не перетягивайте - это повредит жилу. После установки обязательно закройте край шкафа торцевой пластиной, чтобы предотвратить случайное касание клемм и соблюсти требования ЭБ.

Безопасность и стандарты

Клемма соответствует требованиям к классу воспламеняемости V0 по UL 94 - материал не поддерживает горение. Номинальное напряжение 800 В и рабочий ток 35 А обеспечивают безопасную эксплуатацию в соответствии с ГОСТ Р МЭК 60947-7-1. Использование в шкафах с торцевой пластиной снижает риск поражения током и замыканий.

Преимущества

• Высокая надёжность соединения благодаря качественному винтовому зажиму
• Устойчивость к широкому диапазону температур - подходит для суровых условий
• Стандартный размер и форма - совместима с большинством существующих решений
• Пластиковый корпус из полиамида - не деформируется, не трескается, не теряет форму
• Чёткая маркировка по цвету - чёрный цвет помогает отличить фазные провода

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен оксидный слой, снижающий контакт
• Требует обязательного использования торцевой пластины - без неё не допускается включение в эксплуатацию
• Не рекомендовано применение вне закрытых электрошкафов - открытое расположение увеличивает риск повреждения и поражения током
• Не подходит для частых подключений/отключений - винтовые клеммы проектировались для постоянных соединений

Примеры использования

• Подключение входных фазных проводов к автоматическому выключателю в этажном щите
• Объединение нулевых проводов в распределительной коробке промышленного оборудования
• Соединение защитных проводников PE в щитах насосных станций
• Фиксация проводов от датчиков и концевиков на линии конвейера
• Разводка сигналов управления в пультах автоматизации

Практические советы

• Перед установкой зачистите провод на 8–10 мм - меньше не будет хорошего контакта, больше - риск замыкания на корпус
• Используйте плоскую отвертку с подходящим наконечником - не допускайте проскальзывания, чтобы не повредить резьбу
• Проверяйте плотность затяжки: провод не должен свободно двигаться, но не должен быть сплющен
• Для многожильных проводов используйте наконечники - они предотвращают заплетание жил и улучшают контакт
• При сборке шкафа всегда устанавливайте торцевую пластину - даже если клемма стоит последней
• Учитывайте посадочный размер: ширина 6,5 мм позволяет размещать до 10–12 клемм на метре DIN-рейки
