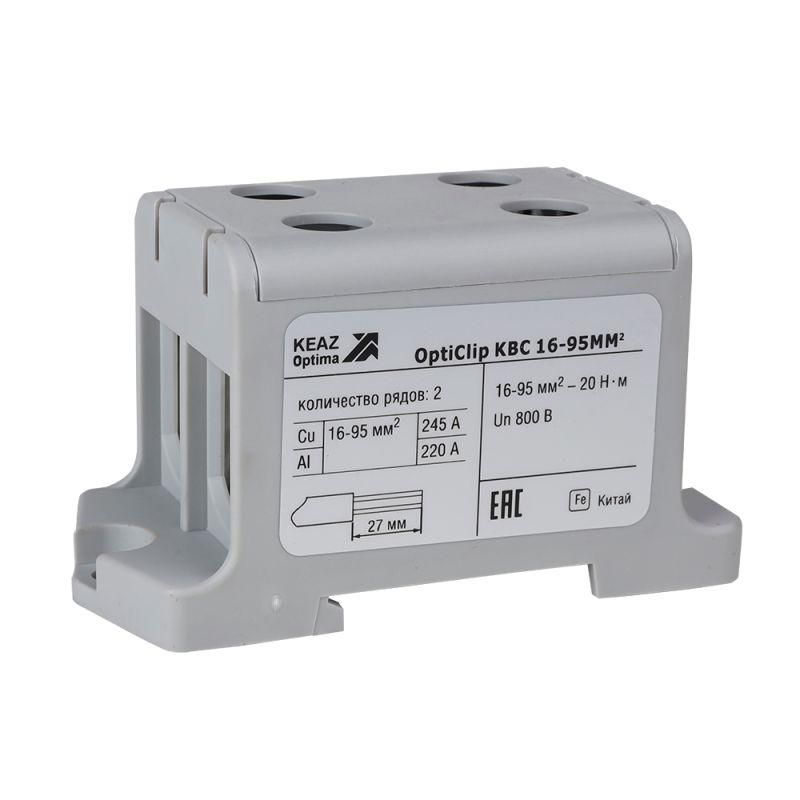

Клемма вводная силовая двойная OptiClip КВС 16-95 серая | 351046 КЭАЗ

Клемма вводная силовая двойная КВС 16-95 серая (КЭАЗ) - это надёжный элемент для ввода и распределения мощных токов в распределительных устройствах. Применяется в НКУ, на промышленном оборудовании и в системах с алюминиевыми или медными проводниками сечением 16–95 мм2. Бренд КЭАЗ и артикул 351046 гарантируют соответствие стандартам производства на Курском электроаппаратном заводе.

Назначение и область применения

Клемма вводная силовая двойная КВС 16-95 серая (КЭАЗ) используется как вводной и распределительный элемент в комплектных распределительных устройствах (НКУ). Она обеспечивает безопасное и надёжное соединение между внешними силовыми кабелями и внутренней проводкой оборудования. Подходит для подключения медных и алюминиевых проводников с подготовленными наконечниками. Часто применяется в цепях переменного и постоянного тока до 800 В - например, на станках, конвейерах, щитах управления, насосных станциях и других промышленных объектах.

Технические характеристики

• Диапазон сечений проводников: 16–95 мм2
• Номинальный ток: 245 А
• Номинальное напряжение: 800 В
• Тип соединения: винтовое
• Количество контактов: один
• Рабочая температура: от -45 C до +105 C
• Материал корпуса: полиамид (PA), класс горючести V0 - самозагасающий
• Цвет: серый
• Габариты: ширина 42 мм, высота 44 мм
• Позиция подключения: боковое
• Тип держателя: винтовой
• Направление кодирования: горизонтальное и вертикальное
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

Клемма вводная силовая двойная КВС 16-95 серая (КЭАЗ) совместима с проводниками, имеющими наконечники типа НЛ, НА, НВ, подходящие по сечению 16–95 мм2. Монтаж выполняется через боковой вход - проводник вставляется в контактную часть и фиксируется винтом с шестигранной головкой. Для правильного затягивания рекомендуется использовать ключ соответствующего размера. Установка возможна на DIN-рейку 35 мм. Пластиковый упор-ограничитель предотвращает перекос провода при затяжке. Маркировка на корпусе содержит все необходимые параметры - ток, напряжение, сечение - для быстрой идентификации.

Безопасность и стандарты

Корпус изготовлен из негорючего полиамида класса V0 - материал не поддерживает горение и самостоятельно затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленных устройств. Рабочий температурный диапазон от -45 C до +105 C позволяет применять клемму в условиях экстремальных климатических нагрузок - от холодных складов до жарких цехов. Номинальное напряжение 800 В обеспечивает работу в сетях среднего напряжения, включая системы с импульсными помехами.

Преимущества

• Надёжное винтовое соединение с шестигранной головкой - исключает проскальзывание ключа и обеспечивает точную затяжку
• Изоляционный корпус из полиамида V0 - устойчив к нагреву, химическим воздействиям и механическим повреждениям
• Широкий рабочий температурный диапазон - работает даже при минус 45 C
• Чёткая маркировка всех параметров на корпусе - снижает риск ошибок при обслуживании
• Пластиковый упор-ограничитель - защищает от перетяжки и повреждения проводника
• Поддержка подключения как меди, так и алюминия - универсальность для различных типов кабелей

Ограничения применения

Клемма вводная силовая двойная КВС 16-95 серая (КЭАЗ) не предназначена для подключения одножильных проводов без наконечников - требуется предварительная опрессовка. Также она не имеет защиты от случайного доступа - не следует использовать в местах с повышенным риском вмешательства без дополнительных кожухов. Не рассчитана на частые отключения под нагрузкой - не является коммутационным аппаратом. Не подходит для работы в агрессивных средах с постоянным воздействием масла, кислот или растворителей - хотя полиамид устойчив, длительный контакт с химикатами может снизить срок службы.

Примеры использования

• Вводной элемент в щите управления технологической линии на пищевом производстве
• Распределение тока от главного кабеля к нескольким двигателям на конвейере
• Подключение алюминиевой вводной линии к медному внутреннему контуру в распределительном пункте
• Фиксация силового кабеля в щите автоматизации на холодильной установке в условиях низких температур

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 16–95 мм2 - меньшие или большие значения недопустимы
• Обязательно используйте наконечники, соответствующие ГОСТ - они обеспечивают равномерное распределение давления при затяжке
• Затягивайте винт до упора, но без усилий - переусиливать нельзя, чтобы не повредить контактную группу
• При работе в условиях вибраций рекомендуется периодически контролировать затяжку винта
• Не устанавливайте клемму рядом с источниками тепла выше +105 C - даже при наличии термостойкости это сокращает срок службы изоляции
• Для удобства обслуживания выбирайте ориентацию кодирования - горизонтальная или вертикальная - в зависимости от расположения соседних элементов на рейке
