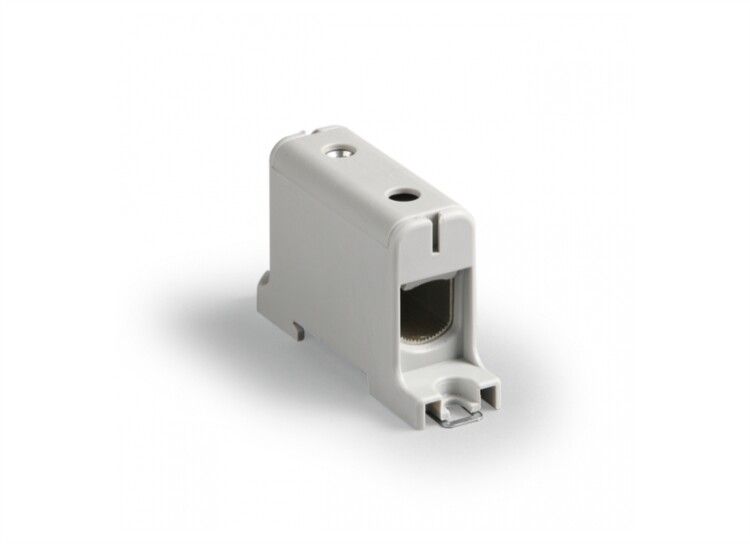

Клемма вводная силовая КВС 16-95 кв.мм. серая | SQ0833-0004 TDM

Клемма вводная силовая КВС 16-95 кв.мм. серая от TDM ELECTRIC предназначена для надёжного соединения силовых проводов в распределительных щитах и промышленных сборках. Её прочный корпус и оловянное покрытие обеспечивают устойчивость к коррозии и долговечную работу даже в сложных условиях.

Назначение и область применения

Клемма вводная силовая КВС 16-95 кв.мм. серая используется для подключения входящих силовых кабелей в электрические щиты, шкафы управления и распределительные устройства. Применяется на промышленных объектах, в системах ЖКХ, на станциях автоматизации и других местах, где требуется надёжное и безопасное соединение токоведущих жил сечением от 16 до 95 кв.мм.

Технические характеристики

• Сечение подключаемых проводов: 16–95 кв.мм
• Материал контактной части: алюминий с оловянным покрытием
• Материал корпуса: высококачественный полиамид PA
• Цвет: серый
• Работает в закрытых помещениях - не предназначен для открытой установки

Совместимость и монтаж

Клемма вводная силовая КВС 16-95 кв.мм. серая монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются болтовые зажимы - провода фиксируются механически без пайки. Убедитесь, что зачищенная жила имеет достаточную длину для плотного контакта с поверхностью. Не допускается перегиб провода внутри клеммы - соблюдайте радиус изгиба, указанный в документации производителя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Корпус из полиамида обеспечивает самозатухание при возгорании (UL94 V-0). Оловянное покрытие снижает окисление контактов, предотвращая нагрев и потери мощности. Напряжение и токовые нагрузки должны соответствовать нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Устойчивость к коррозии благодаря оловянному покрытию контактной части
• Высокая механическая прочность корпуса из полиамида
• Стандартный форм-фактор - совместим с большинством DIN-реек
• Не требует специальных инструментов для монтажа - достаточно гаечного ключа
• Поддерживает широкий диапазон сечений - заменяет несколько типов клемм

Ограничения применения

• Не предназначена для работы на открытом воздухе - отсутствует защита от влаги и пыли (не IP-rated)
• Не рекомендуется для постоянного подключения медных и алюминиевых проводов одновременно - риск гальванической коррозии
• Не подходит для частых отсоединений - рассчитана на стационарную установку
• Запрещено использовать при температуре выше +70 C или ниже –25 C

Примеры использования

• Входной кабель 70 кв.мм в щите освещения многоквартирного дома
• Подключение питания к панели управления насосной станции в системе водоснабжения
• Распределение трёхфазного тока от главного ввода в цеховой шкаф
• Соединение кабеля сечением 95 кв.мм с автономным источником питания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону - 16–95 кв.мм. Перегрузка вызывает перегрев.
• Обязательно используйте калиброванный момент затяжки - переусиливать болты нельзя, чтобы не повредить контактную пластину.
• При использовании в среде с повышенной влажностью - дополнительно герметизируйте место прохождения кабеля через стенку шкафа.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после длительной нагрузки близко к максимуму.
• Артикул sq0833-0004 от TDM ELECTRIC можно заказывать в комплекте с аналогичными клеммами для одно-, двух- и трёхполюсных решений - это упрощает стандартизацию сборки.
