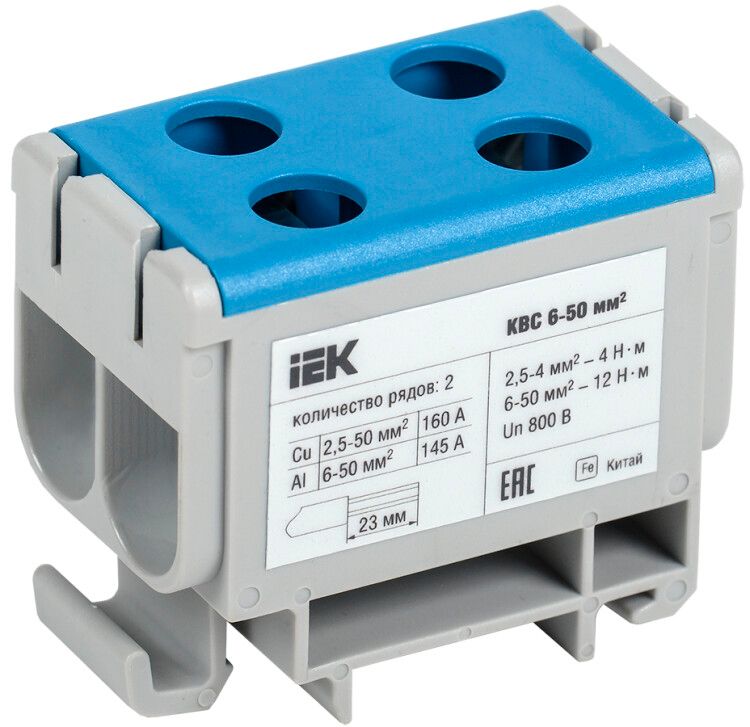

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная синяя IEK | YZN13-050-K07

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная синяя от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn13-050-k07 обеспечивает устойчивый контакт при токах до 50 мм2, что делает её удобным решением для промышленных систем.

Назначение и область применения

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная синяя используется для ввода и распределения силовых проводов в электротехнических шкафах. Подходит для соединения медных и алюминиевых жил сечением от 2,5 до 50 мм2. Часто применяется в промышленном оборудовании: на станках, конвейерах, пультах управления, в системах автоматизации и распределительных щитах.

Технические характеристики

• Диапазон сечений: 2,5–50 мм2 - позволяет подключать как тонкие, так и толстые провода, включая многожильные
• Номинальное напряжение: 800 В - безопасная работа в сетях до 690 В переменного тока и выше
• Количество полюсов: 2 - два отдельных контакта в одном корпусе, позволяют организовать двухпроводную цепь
• Тип присоединения: винтовое - надёжное фиксирование провода за счёт затяжки винтом
• Способ монтажа: DIN-рейка 35 мм - легко крепится на стандартную рейку в щите без дополнительных креплений
• Рабочая температура: -40…+85 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: полиамид PA - прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Класс воспламеняемости: V0 - самозагасающий материал, не распространяет пламя
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без потери качества контакта
• Ширина: 30 мм - компактный размер, экономит место в щите
• Цвет: синий - стандартизированная цветовая маркировка для различения цепей
• Позиция соединения: сбоку - провода входят перпендикулярно к оси клеммы, упрощает маршрутизацию

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная синяя совместима со всеми типами DIN-реек 35 мм, используемых в промышленных щитах. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключение проводов выполняется винтовым зажимом: зачищенный провод вставляется в гнездо и фиксируется отверткой. Убедитесь, что зачистка жил соответствует рекомендованному сечению - слишком длинный или короткий провод снижает надёжность контакта. Максимальный момент затяжки не указан, поэтому используйте обычную отвёртку без усилия - перетягивать нельзя.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к пожаробезопасности: класс горючести V0 гарантирует, что материал не будет поддерживать горение после удаления источника огня. Номинальное напряжение 800 В обеспечивает запас по безопасности для сетей до 690 В. Произведено по технологиям IEK, ориентированным на соответствие ГОСТ и международным нормам IEC 60947-7-1.

Преимущества

• Двухрядная конструкция - позволяет разделять входящую и исходящую линии, уменьшает путаницу при обслуживании
• Высокая плотность - две клеммы занимают всего 30 мм ширины, эффективно используют пространство щита
• Удобный боковой ввод - провода не выступают в сторону, не мешают другим элементам
• Стандартный цвет - синий цвет помогает отличить эту клемму от других, например, белых или серых, ускоряя диагностику
• Долгий срок службы - 15 лет работы без замены контактов при правильной эксплуатации

Ограничения применения

• Не предназначен для частых отсоединений - винтовые зажимы не рассчитаны на многочисленные операции подключения/отключения
• Не использовать для проводов меньше 2,5 мм2 - маленькие жилы плохо фиксируются и могут выпасть
• Не применять вне закрытых щитов - не имеет защиты IP, чувствителен к пыли и влаге
• Запрещён монтаж в местах с постоянными вибрациями без дополнительной фиксации - возможна потеря контакта
• Алюминиевые провода требуют предварительной обработки антиоксидантной пастой - иначе окисление снизит надёжность

Примеры использования

• Ввод питания в распределительный щит промышленного цеха
• Распределение фазы и нуля от главного автомата к групповым устройствам
• Объединение нескольких выходов от преобразователей частоты
• Соединение кабелей сечением 35–50 мм2 в щитах насосных станций
• Формирование шины ввода в системах АСУ ТП

Практические советы

• Перед монтажом проверьте сечение провода - он должен точно попадать в диапазон 2,5–50 мм2
• Защитите алюминиевые жилы специальной пастой перед затяжкой - это предотвращает окисление
• Не забудьте про маркировку - используйте этикетки для каждого полюса, особенно при сложных схемах
• Проверяйте затяжку через год после установки - первичная деформация провода может потребовать легкой подтяжки
• При использовании в паре с другими клеммами IEK сохраняйте единый стиль - это упрощает сервис и обучение персонала
• Артикул yzn13-050-k07 - это именно 2-рядная версия; не путайте с однорядными аналогами, они имеют другой шаг и ширину
