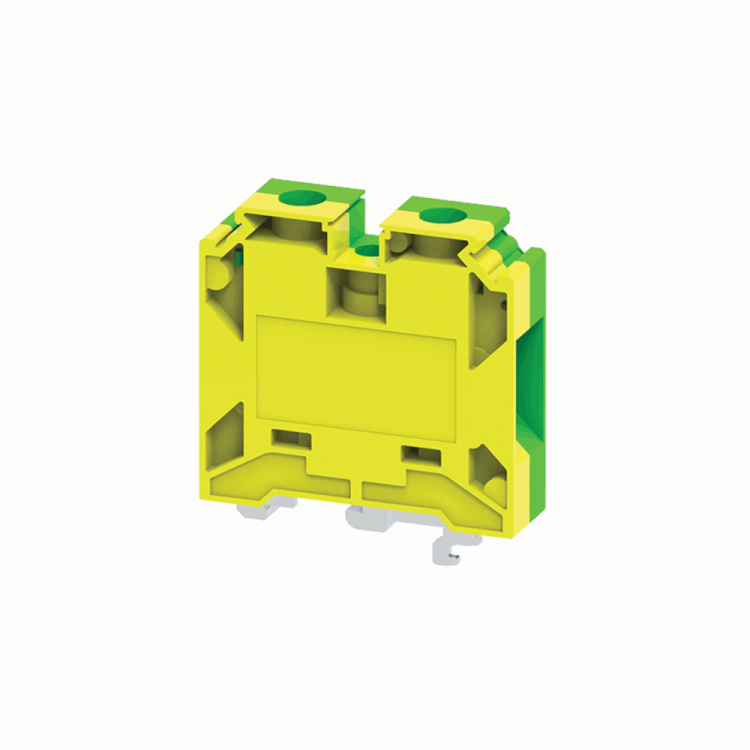

Клемма заземляющая винтовая OptiClip CGT-50/70-PE-I-(10-70)-PEN 10-70 мм² КЭАЗ (Курский электроаппаратный завод) 289792

Клемма заземляющая винтовая 70 кв.мм OptiClip CGT-50/70-PE-I-(10-70)-PEN от КЭАЗ предназначена для надежного заземления медных проводников в электрощитах и распределительных устройствах. Устройство сочетает прочную винтовую фиксацию, совместимость с DIN-рейкой и цветовую маркировку по стандарту PE, что делает его удобным решением для монтажа в промышленной автоматизации.

Назначение и область применения

Клемма заземляющая винтовая 70 кв.мм OptiClip CGT-50/70-PE-I-(10-70)-PEN используется для создания электрического и механического соединения между медными проводниками и системой заземления через DIN-рейку. Применяется в распределительных щитах, шкафах управления, АСУ ТП, силовых установках и других объектах, где требуется надежная защита от утечек тока и стабильное заземление.

Технические характеристики

• Поперечное сечение провода: 10–70 мм2 - подходит для средних и крупных сечений, включая многожильные и одножильные медные жилы;
• Тип соединения: винтовое - обеспечивает плотный и долговечный контакт без деформации провода;
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартными рейками шириной 35 мм;
• Количество контактов: 2 - один вход для провода, один выход для перемычки или цепочки заземления;
• Цвет: желто-зеленый - соответствует требованиям IEC 60445 для обозначения защитного заземления (PE);
• Класс воспламеняемости V0 - материал корпуса самозатухающий, безопасен при перегреве;
• Положение подключения: сбоку - позволяет компактно размещать несколько клемм рядом без перекрытия;
• Номинальное напряжение: не указано - применяется в сетях до 1000 В переменного тока, согласно нормам для заземляющих устройств.

Совместимость и монтаж

Клемма заземляющая винтовая 70 кв.мм OptiClip CGT-50/70-PE-I-(10-70)-PEN устанавливается на стандартную DIN-рейку (35 мм) без дополнительных креплений. Для монтажа защелкните её на рейку, затем ослабьте винт, вставьте подготовленный провод (обязательно зачистить изоляцию на 8–10 мм), затяните винт усилием 1,5–2 Нм - не переусердствуйте, чтобы не повредить контакт. Выходной контакт расположен сбоку, поэтому можно последовательно соединять несколько клемм перемычками из того же провода или специальными гребёнками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для заземляющих соединений. Материал корпуса имеет класс горючести V0, что исключает распространение пламени при аварийном нагреве. Цветовая маркировка желто-зеленый соответствует ГОСТ Р 50462 и IEC 60445, что гарантирует правильную идентификацию проводника как защитного заземления (PE). Применяется в соответствии с ПУЭ и требованиями к электромонтажу в промышленных условиях.

Преимущества

• Высокая надежность соединения благодаря винтовому зажиму - минимизирует риск ослабления контакта при вибрации;
• Удобный боковой вывод - экономит место внутри щита, упрощает маршрутизацию перемычек;
• Стандартный цвет - сразу видно, что это заземляющий провод, снижает вероятность ошибки при обслуживании;
• Поддержка больших сечений - подходит для мощных потребителей, таких как частотные преобразователи, двигатели, сварочные аппараты;
• Совместимость с другими элементами OptiClip - можно использовать в одной системе с клеммами для фаз и N-проводов.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только для меди;
• Не рассчитана на постоянное погружение в жидкости или работу во взрывоопасных зонах - требует защиты в герметичных или IP-корпусах при необходимости;
• Не следует применять в цепях выше 1000 В - не является высоковольтной клеммой;
• Не рекомендуется для частых демонтажей - многократное откручивание винта может привести к износу резьбы и потере надежности контакта.

Примеры использования

• Заземление частотного преобразователя в промышленном шкафу управления;
• Объединение нескольких металлических корпусов оборудования (станков, насосов) в единую систему PE;
• Разводка заземляющего проводника в щите освещения или автоматики;
• Подключение экрана экранированного кабеля к шине заземления в АСУ ТП.

Практические советы

• Перед монтажом всегда зачищайте провод до голого металла - оксидная пленка снижает проводимость;
• Используйте калибратор сечения - даже если провод помечен как 70 мм2, реальное сечение может отличаться;
• При использовании многожильного провода - запрессуйте наконечник или используйте клемму с зажимом для многожильных жил;
• Проверяйте затяжку винта после первых часов работы - возможна усадка материала;
• Для группового заземления - соединяйте клеммы OptiClip CGT-50/70-PE-I-(10-70)-PEN гибкими перемычками, а не жесткими шинами - так проще собирать и обслуживать щит.
