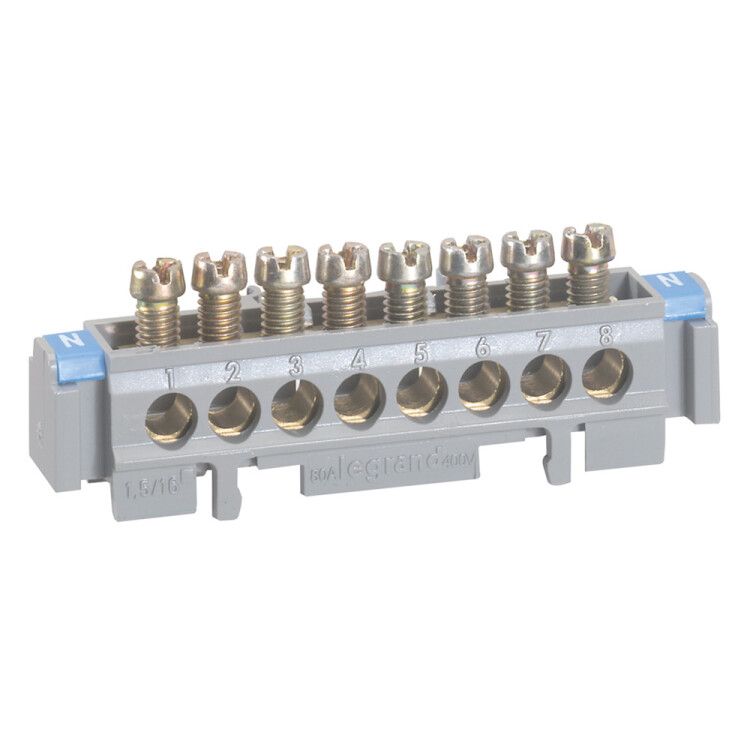

Клеммная колодка - на изолирующих основаниях 1 x 6-25 мм 12 1,5-16 длина 113 | 004824 Legrand

Клеммная колодка на изолирующим основании Legrand Euro 004824 предназначена для надёжного соединения проводов различного сечения в распределительных щитах. Её компактная конструкция и универсальные контактные группы позволяют использовать её в профессиональной электромонтажной практике, особенно там, где требуется сочетание высоких токов и плотной укладки.

Назначение и область применения

Эта клеммная колодка используется для коммутации силовых и управляющих цепей в электрощитах. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуются прочные и долговечные соединения. Применяется в системах автоматизации, на станках, в системах освещения, конвейерах и других устройствах с высокими требованиями к надёжности.

Технические характеристики

• Тип изделия: Блок клеммный
• Диапазон сечений проводов: 1,5–16 мм2 (основной), до 25 мм2 (один контакт)
• Количество контактов: 13
• Номинальное напряжение: 380 В
• Способ подключения: Винтовой зажим
• Способ монтажа: На DIN-рейку
• Тип крепления: Защелка для фиксации на рейке
• Длина: 113 мм
• Гарантийный срок: 24 месяца

Каждый контакт рассчитан на определённое сечение: 12 контактов поддерживают провода 1,5–16 мм2, один контакт - до 25 мм2. Также есть один контакт для проводов менее 6 мм2 - он удобен для слаботочных сигналов или заземления.

Совместимость и монтаж

Колодка легко фиксируется на стандартной DIN-рейке шириной 35 мм благодаря защелочному механизму. Для монтажа достаточно совместить выступы корпуса с направляющими рейки и нажать до характерного щелчка. Отсоединяется аналогично - поддеть защелку отверткой. Установка не требует специальных инструментов. Кабели вводятся в винтовые зажимы - затягивать необходимо равномерно, чтобы не повредить жилу. Максимальный момент затяжки не указан производителем - рекомендуется использовать отвертку с регулируемым крутящим моментом или просто добиваться плотного контакта без усилия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Номинальное напряжение 380 В позволяет применять его в трёхфазных сетях. Изоляционное основание выполнено из самозатухающего материала, что снижает риск распространения пламени. Гарантия 2 года подтверждает соответствие качественным стандартам Legrand.

Преимущества

• Универсальность: одновременная работа с проводами от 1,5 до 25 мм2 в одном блоке
• Плотная компоновка: 13 контактов на 113 мм - экономия места в щите
• Надёжный винтовой зажим: минимизирует окисление и перегрев
• Фиксация на DIN-рейке с защелкой: быстрый монтаж и демонтаж без инструментов
• Раздельные зоны сечений: можно группировать силовые и сигнальные цепи внутри одного модуля

Ограничения применения

Не предназначен для постоянного погружения в воду или работы во взрывоопасных средах. Не следует использовать для многожильных проводов без наконечников - возможен перелом жил при многократном затягивании. Максимальное сечение 25 мм2 доступно лишь в одном контакте - остальные 12 работают только до 16 мм2. Не подходит для частого отключении/подключения - винтовые зажимы не рассчитаны на частую операционную нагрузку.

Примеры использования

• Подключение входного автомата к шине PE и N в этажном щите
• Разветвление питания на несколько насосов или вентиляторов (до 16 мм2 каждый)
• Объединение нескольких датчиков с малым сечением (менее 6 мм2) в одной точке
• Передача сигнала управления от PLC к исполнительному устройству через отдельный контакт

Практические советы

• При использовании проводов 25 мм2 - используйте только один контакт, остальные - для меньших сечений
• Для многожильных проводов всегда применяйте наконечники - это предотвращает деформацию и улучшает контакт
• Проверьте посадочный диаметр DIN-рейки перед установкой - некоторые старые рейки имеют допуск +-0,5 мм
• Маркируйте каждую клемму после монтажа - 13 контактов легко запутать без подписей
• При замене оборудования - не забудьте отключить питание; даже при отключенном автомате возможен потенциал на нулевой шине
