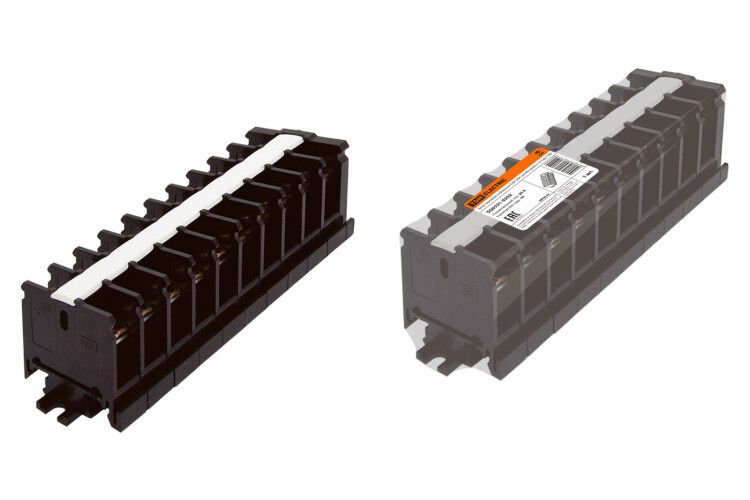

Блок зажимов наборный БЗН 20А на DIN-рейку 10 пар | SQ0531-0202 TDM

Блок зажимов TDM ELECTRIC sq0531-0202 предназначен для надёжного соединения и ответвления медных и алюминиевых проводников в распределительных щитах на DIN-рейке. Этот наборный блок на 10 пар обеспечивает компактное и безопасное распределение тока до 20 А в бытовых и промышленных сетях.

Назначение и область применения

Блок зажимов TDM ELECTRIC sq0531-0202 используется для присоединения и ответвления проводов в электрических цепях переменного тока (до 660 В, 50 Гц) и постоянного тока (до 440 В). Подходит для установки в силовые и управляющие щиты - например, в системах освещения, автоматизации оборудования, конвейерах, насосных станциях и других объектах с высокой плотностью коммуникаций.

Технические характеристики

• Номинальный ток: 20 А
• Количество пар зажимов: 10
• Рабочее напряжение: до 660 В AC / до 440 В DC
• Частота: 50 Гц (для переменного тока)
• Материал корпуса: карболит
• Материал контактной планки: латунь
• Материал винтов: анодированная сталь
• Материал вкладыша: силикон
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Блок зажимов TDM ELECTRIC sq0531-0202 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается защёлкиванием - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением до 4 мм2 (медь) или до 6 мм2 (алюминий). Перед затяжкой винтов убедитесь, что жилы очищены от оксидов и не перегнуты. Силиконовый вкладыш снижает риск повреждения изоляции при фиксации.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств в распределительных щитах. Карболитовый корпус обеспечивает высокую механическую прочность и термостойкость. Латунные контакты обеспечивают устойчивый токопроводящий слой, а анодированные винты не подвержены коррозии. Применение силикона исключает высыхание и трещины в изоляционном слое при температурных колебаниях.

Преимущества

• Удобство сборки: 10 пар в одном модуле заменяют десять отдельных зажимов
• Стабильность контакта: латунные пластины и силиконовые вкладыши минимизируют нагрев и окисление
• Защита от случайного отсоединения: винты с фиксацией предотвращают самопроизвольное ослабление
• Экономия места: компактная форма позволяет размещать блок даже в ограниченных шкафах
• Поддержка двух типов металлов: одновременно работает с медью и алюминием без переходных элементов

Ограничения применения

Не применяйте блок зажимов TDM ELECTRIC sq0531-0202 в условиях повышенной влажности без защиты (не имеет IP-классификации). Не допускается использование в цепях с током выше 20 А - возможен перегрев и выход из строя. Не рекомендуется для многожильных проводов с гибкой оплеткой без предварительной обжимки наконечниками. Также не подходит для работы в средах с химически активными испарениями - карbolit не устойчив к растворителям и кислотам.

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в щите квартиры
• Объединение входящих и выходящих проводов на конвейере с контроллером
• Создание нулевой шины в промышленном щите с множеством потребителей
• Ответвление питания для датчиков и реле в системе автоматизации

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстые жилы могут повредить вкладыш, слишком тонкие - плохо фиксироваться
• Затягивайте винты равномерно, без усилия; переусердствовать нельзя - можно раздавить латунную пластину
• Используйте отвёртку с плоским наконечником подходящего размера - это предотвратит соскальзывание и повреждение головки
• При работе с алюминием обязательно нанесите антиоксидантную пасту на жилу перед вставкой
• После монтажа сделайте контрольную проверку затяжки через неделю - особенно при первом включении нагрузки
