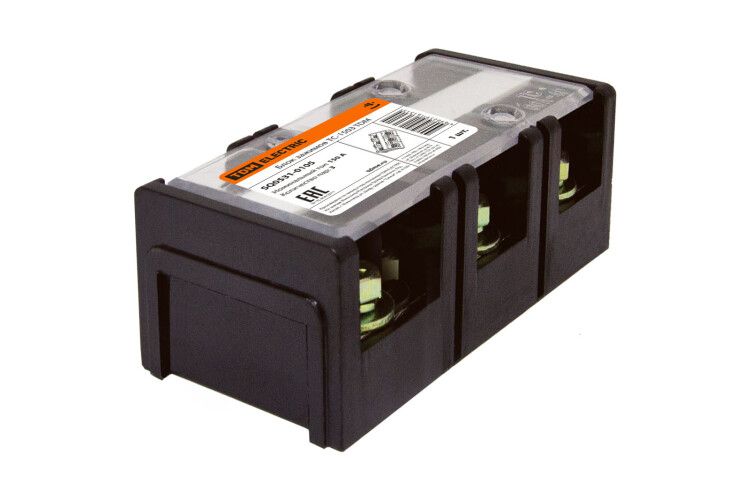

Блок зажимов ТС-1503 | SQ0531-0105 TDM

Блок зажимов ТС-1503 от TDM ELECTRIC является надежным и удобным решением для присоединения и ответвления проводников в электроустановках переменного и постоянного тока. Он может использоваться для проводников из меди и алюминия с напряжением до 660 В (переменный ток) и 440 В (постоянный ток) при частоте 50 Гц.

Основные преимущества блока зажимов ТС-1503:

• Плоский штифт с рельефными насечками обеспечивает надежную фиксацию провода в прижимной клемме.
• Контактные планки из высококачественной латуни позволяют пропускать большие токи (до 300 А).
• Прозрачная крышка позволяет визуально контролировать состояние контактов.

Блок зажимов ТС-1503 имеет следующие характеристики:

• Цвет: черный
• Прозрачный: нет
• Номинальный ток In: 150 А
• Способ монтажа: непосредственная установка
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Позиция соединения: сбоку
• Рабочая температура: -20...100 °C
• Ширина/размер ячейки: 24 мм
• Тип изделия/компонента: зажим ЗВИ
• Тип электрического соединения 1: винтовое соединение
• Тип электрического соединения 2: винтовое соединение
• Материал изоляции корпуса: карболит
• Требуется торцевая пластина: нет
• Количество зажимов на 1 полюс: 2
• Расстояние от центра отверстия: 24 мм
• Высота (на минимальной возможной высоте установки): 41 мм
• Проверено на взрывобезопасность по версии Ex e: нет
• Класс воспламеняемости изоляционного материала согласно UL94: V2
• Поперечное сечение подключения многопроволочного (гибкого) провода: 70 мм²
• Поперечное сечение подключения однопроволочного (жесткого) провода: 70 мм²
• Поперечное сечение подключения тонкопроволочного провода с наконечником: 70 мм²
• Поперечное сечение подключения тонкопроволочного провода без наконечника: 70 мм²
