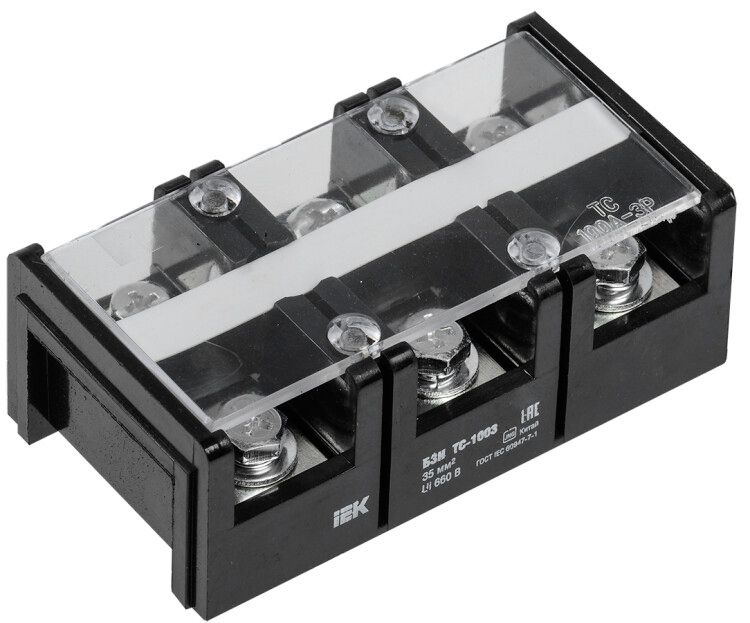

Блок зажимов БЗН ТС-1003 35 мм2 100A 3 пары | YZN42-03-035-K02 IEK

Блок зажимов БЗН ТС-1003 35 мм2 100А 3 пары от IEK предназначен для надёжного болтового соединения медных и алюминиевых проводников сечением 16–35 мм2 в распределительных щитах и силовых цепях. Этот блок зажимов обеспечивает безопасное ответвление тока до 100 А при напряжении до 660 В переменного тока.

Назначение и область применения

Блок зажимов БЗН ТС-1003 35 мм2 100А 3 пары используется для создания прочных и долговечных соединений между проводниками в электроустановках. Подходит для присоединения и ответвления жил в цепях переменного тока до 660 В и постоянного тока до 440 В. Применяется в силовых щитах, пультах управления, на станках, конвейерах и других объектах с высокой нагрузкой. Устанавливается непосредственно на монтажную панель - не требует дополнительной базы или DIN-рейки.

Технические характеристики

• Количество полюсов: 3 (три отдельные клеммы)
• Номинальный ток: 100 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Диапазон сечений проводников: 16 – 35 мм2 (для меди и алюминия)
• Тип присоединения: болтовое / винтовое - фиксация через затяжку винта
• Материал токоведущих частей: латунь
• Материал корпуса: карболит (негорючий, самозатухающий)
• Класс воспламеняемости: V1 - материал не поддерживает горение
• Рабочая температура: от -40 C до +50 C
• Габариты: ширина 53 мм
• Позиция подключения: боковая - провода вводятся сбоку, что удобно при плотном расположении устройств
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет: черный

Совместимость и монтаж

Блок зажимов БЗН ТС-1003 35 мм2 100А 3 пары монтируется прямо на плоскую поверхность - например, на металлическую панель щита. Крепится с помощью отверстий в основании. Для защиты от случайного прикосновения и внешних воздействий предусмотрена прозрачная крышка, которая устанавливается сверху после подключения проводов. Соединение выполняется винтом - необходимо использовать отвертку подходящего размера. Не рекомендуется применять инструменты с большими усилиями, чтобы не повредить резьбу.

Безопасность и стандарты

Корпус изготовлен из карbolita с классом воспламеняемости V1 - материал не распространяет пламя и самозатухает при нагреве. Это соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Номинальное напряжение 660 В позволяет использовать блок в промышленных сетях, включая системы с высокой мощностью. Все материалы соответствуют нормам для электротехнической продукции в РФ и странах ЕАЭС.

Преимущества

• Высокая механическая прочность благодаря карболитовому корпусу
• Стабильная контактная группа из латуни - минимизирует нагрев при длительной нагрузке
• Боковой ввод проводов экономит место внутри щита
• Прозрачная крышка позволяет контролировать состояние соединений без вскрытия
• Подходит для смешанных соединений - медь и алюминий
• Долгий срок службы - 15 лет без обслуживания

Ограничения применения

• Не предназначены для работы при температуре выше +50 C - перегрев снижает надёжность контактов
• Не допускается использование с проводами меньше 16 мм2 - возможен плохой контакт и перегрев
• Не рассчитаны на частые отключения - предназначены для стационарных соединений
• Не следует применять в средах с агрессивными химическими веществами - карболит устойчив, но не ко всем растворителям
• Требуется точное соблюдение момента затяжки - недостаточно или слишком сильно закручивать винты нельзя

Примеры использования

• Распределительный щит промышленного оборудования - ответвление питания к трём двигателям
• Контрольный пульт конвейерной линии - соединение силовых кабелей 25 мм2
• Щит автоматизации - коммутация входящих и выходящих фаз
• Объекты с высокой вибрацией - благодаря жесткому корпусу и качественной затяжке не loosens

Практические советы

• Перед монтажом зачистите жилы до 18–20 мм - этого достаточно для надёжного контакта
• При использовании алюминиевых проводов нанесите антиоксидантную пасту - предотвращает окисление
• Проверьте момент затяжки винта - используйте отвертку с ограничителем или просто доведите до упора без лишнего усилия
• Убедитесь, что все провода одного сечения - смешивание 16 и 35 мм2 в одной клемме запрещено
• После сборки проверьте герметичность крышки - она должна плотно сесть, не болтаться
• При замене старых зажимов - учтите габариты: ширина 53 мм требует свободного места в щите
