Зажим наборный 100А 16мм2 ЗН-101 серый DEKraft | 32406DEK APC

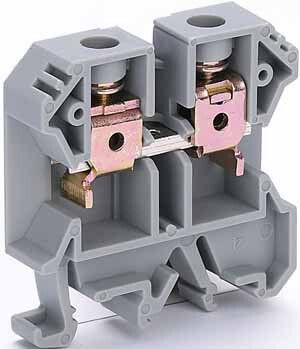

Зажим наборный ЗН-101 100А 16 мм2 серый от DEKraft - надёжная клемма для коммутации проводников сечением до 16 мм2 при токе до 100 А. Устанавливается на DIN-рейку, подходит для распределительных щитов, автоматических выключателей и силовой аппаратуры.

Назначение и область применения

Зажим наборный ЗН-101 100А 16 мм2 серый предназначен для безопасного и прочного соединения одножильных и многожильных медных проводов в электрических цепях. Применяется в распределительных щитах, пультах управления, системах автоматизации и других местах, где требуется компактное и надёжное соединение с возможностью быстрой замены.

Технические характеристики

• Номинальный ток: 100 А
• Сечение провода: 1–16 мм2
• Тип присоединения: болтовое
• Количество контактов: 2 (вход и выход)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина устройства: 12 мм
• Количество уровней: 1
• Материал корпуса: термопласт (полиамид)
• Материал клемм и винтов: латунь
• Позиция подключения: сверху
• Защита от прикосновения: да (закрытые зажимы)
• Цвет: серый
• Стандарт: IEC 60947-7-1
• Установка замыкающей пластины: да (для последовательного соединения нескольких клемм)

Совместимость и монтаж

Зажим наборный ЗН-101 100А 16 мм2 серый легко фиксируется на стандартной DIN-рейке 35 мм за счёт защёлки. Для установки достаточно совместить пазы с рейкой и слегка надавить до характерного щелчка. Монтаж не требует инструментов - достаточно отвертки для затяжки винтов. Возможна установка замыкающей пластины между соседними клеммами для создания последовательной цепи без внешних перемычек.

Безопасность и стандарты

Конструкция соответствует требованиям стандарта IEC 60947-7-1. Корпус из термостойкого полиамида предотвращает распространение пламени. Защита от прикосновения исключает случайный контакт с токоведущими частями даже при открытых крышках. Латунные клеммы обеспечивают низкое переходное сопротивление и устойчивость к окислению.

Преимущества

• Двойной обжим проводника благодаря насечкам на клемме - повышает надёжность соединения и снижает риск перегрева
• Фиксация на DIN-рейке позволяет быстро собирать и модифицировать схемы
• Замыкающая пластина упрощает сборку цепей без дополнительных перемычек
• Компактная ширина (12 мм) экономит место в щите
• Высокая плотность упаковки - 50 штук в одной упаковке

Ограничения применения

Не предназначено для работы с алюминиевыми проводами - возможно окисление и потеря контакта. Не рекомендуется использовать вне закрытых щитов или в условиях постоянного воздействия воды, масла, химически активных сред. Температурный режим ограничен нормами IEC 60947-7-1 - не выше +80 C длительно. Нельзя применять в цепях переменного тока с частотой выше 100 Гц без проверки допустимости.

Примеры использования

• Подключение нулевых шин в распределительном щите
• Объединение входных и выходных проводов автоматических выключателей
• Сборка групповых цепей освещения или розеток
• Интерфейсы между PLC и исполнительными устройствами
• Коммутация сигналов управления в панелях оборудования

Практические советы

• Перед затяжкой винта убедитесь, что жила полностью вошла в гнездо - не более 16 мм2, минимальное сечение - 1 мм2
• Для многожильных проводов используйте наконечники - это повысит долговечность соединения
• При использовании замыкающих пластин следите, чтобы они плотно сели в пазы - плохой контакт вызывает нагрев
• Проверьте соответствие посадочного места на DIN-рейке перед установкой - некоторые рейки имеют отклонения в размерах
• Зажимы ЗН-101 серого цвета - универсальные. Для нулевых проводников часто используют синий вариант, но серый также допустим, если не требуется цветовая кодировка
