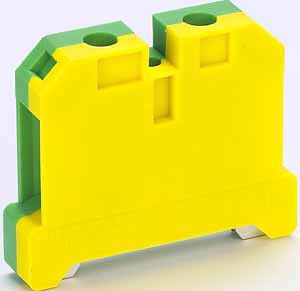

Зажим наборный заземляющий 100A 16мм2 ЗН-101 DEKraft | 32415DEK APC

Зажим наборный заземляющий 100А 16мм2 ЗН-101 от DEKraft предназначен для надежного подключения защитного нулевого провода PE в распределительных щитах. Этот зажим сочетает прочную конструкцию, стандартизованный монтаж на DIN-рейку и высокую безопасность при работе с токами до 100 А.

Назначение и область применения

Зажим наборный заземляющий 100А 16мм2 ЗН-101 используется исключительно для подключения защитного заземляющего проводника (PE) в электроустановках. Он не предназначен для фазных или нулевых рабочих проводов. Применяется в силовых щитах, панелях управления, на объектах с требованиями к безопасности по IEC 60947-7-1 - например, на производствах, в жилых домах, торговых центрах и на транспорте.

Технические характеристики

• Номинальный ток: 100 А
• Сечение проводника: 1–16 мм2
• Номинальное напряжение: 380 В
• Количество контактов: 2 (два входа для проводов)
• Способ монтажа: защелкивание на DIN-рейку 35 мм
• Тип присоединения: болтовое, с зажимными винтами
• Расположение присоединения: сверху
• Материал корпуса: термопласт (полиамид)
• Материал клемм и винтов: латунь
• Цвет: желто-зеленый (стандартный цвет для PE-проводников)
• Ширина: 12 мм
• Наличие защиты от прикосновения: да (защитные крышки предотвращают случайное касание токоведущих частей)
• Необходимость установки замыкающей пластины: да (обязательно для создания непрерывной цепи заземления между несколькими зажимами)
• Нормативный документ: IEC 60947-7-1

Совместимость и монтаж

Зажим наборный заземляющий 100А 16мм2 ЗН-101 совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается путем простого защелкивания - никаких инструментов не требуется. Для работы необходимо использовать отвертку для затяжки болтов. Оба контакта расположены сверху, что удобно для подвода проводов из верхней части щита. После установки одного зажима обязательно закрепить на нем замыкающую пластину, чтобы обеспечить электрическую связь с соседними зажимами в ряду. Без пластины заземляющая цепь будет разрываться.

Безопасность и стандарты

Изделие соответствует нормам IEC 60947-7-1, которые регламентируют требования к коммутирующим устройствам и соединительным элементам. Желто-зеленый цвет соответствует ГОСТ Р 50462 и международному стандарту для обозначения защитного заземления. Защита от прикосновения снижает риск поражения током при обслуживании щита. Материал корпуса - самозагасающий термопласт, не поддерживающий горение.

Преимущества

• Двойной обжим проводника благодаря насечкам на клемме - повышает контакт и снижает нагрев
• Удобная форма для быстрого монтажа и проверки состояния соединений
• Высокая механическая прочность корпуса из полиамида
• Латунные клеммы обеспечивают долгий срок службы даже при многократном демонтировании
• Стандартизированный форм-фактор позволяет легко заменить или расширить группу заземляющих зажимов

Ограничения применения

• Не допускается использование для токов выше 100 А - возможен перегрев и выход из строя
• Подходит только для медных или алюминиевых проводов сечением 1–16 мм2 - более толстые провода не войдут
• Обязательно требует установки замыкающей пластины при использовании нескольких зажимов в одном ряду - без нее заземление не работает
• Не предназначено для внешней установки или помещений с повышенной влажностью без дополнительной защиты
• Не следует применять в цепях переменного тока выше 380 В

Примеры использования

• Подключение защитного провода PE к шине заземления в этажном щите жилого дома
• Создание группы заземляющих точек для станков на производстве
• Присоединение корпусов автоматических выключателей, контакторов и других модульных устройств
• Объединение нескольких металлических коробок в единую систему заземления

Практические советы

• Перед монтажом убедитесь, что сечение провода находится в диапазоне 1–16 мм2 - слишком тонкий провод может выпасть, слишком толстый - не зажаться
• Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - латунь мягче стали, и можно срезать резьбу
• При сборке нескольких зажимов в один ряд всегда используйте комплектные замыкающие пластины - они идут в комплекте или заказываются отдельно
• Проверьте целостность заземляющей цепи после монтажа тестером - особенно важно при ремонте старых щитов
• Зажимы 100А ЗН-101 от DEKraft выпускаются в упаковках по 40 штук - оптимально для крупных проектов, где требуется много точек заземления
