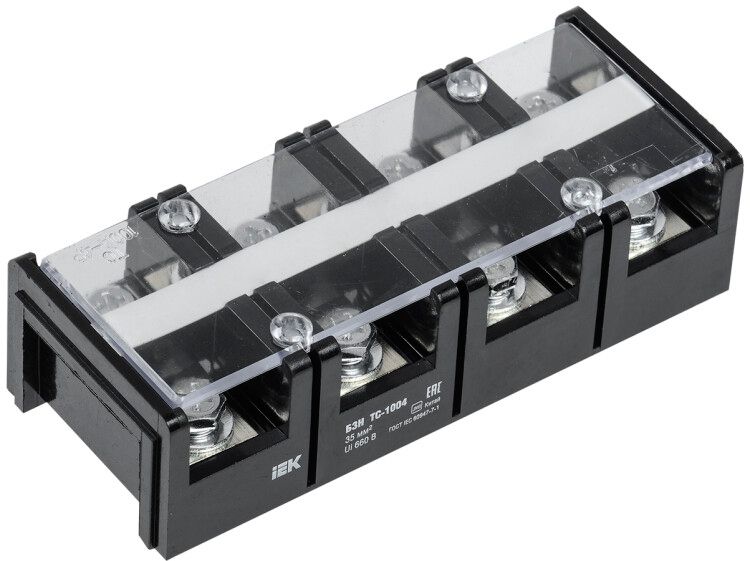

Блок зажимов БЗН ТС-1004 35 мм2 100A 4 пары | YZN42-04-035-K02 IEK

Блок зажимов БЗН ТС-1004 35 мм2 100А 4 пары от IEK предназначен для надёжного и компактного соединения и ответвления медных и алюминиевых проводников в распределительных щитах и панелях. Этот блок зажимов обеспечивает безопасное подключение в сетях до 660 В переменного и 440 В постоянного тока, а его прочная конструкция из карболита делает его подходящим для промышленной эксплуатации.

Назначение и область применения

Блок зажимов БЗН ТС-1004 35 мм2 100А 4 пары используется для создания разветвлённых электрических цепей в силовых и управления системах. Подходит для присоединения проводников сечением 16–35 мм2 в условиях высокой нагрузки. Применяется в промышленном оборудовании, щитах автоматизации, конвейерах, насосных станциях и других объектах, где требуется надёжное и компактное соединение нескольких проводов.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Диапазон сечений проводников: 16–35 мм2 (медь и алюминий)
• Количество контактов: 4 пары (8 точек подключения)
• Тип присоединения: болтовое/винтовое
• Материал токоведущих частей: латунь
• Материал корпуса: карболит (не поддерживающий горение, класс V1)
• Рабочая температура: от –40 C до +50 C
• Габариты: ширина 53 мм
• Способ монтажа: непосредственная фиксация на панели
• Позиция подключения: сбоку
• Цвет: чёрный
• Срок службы: 15 лет

Совместимость и монтаж

Блок зажимов БЗН ТС-1004 35 мм2 100А 4 пары монтируется прямо на металлическую или пластиковую монтажную панель с помощью стандартных крепёжных отверстий. Установка не требует специальных инструментов - достаточно отвертки для затяжки винтов. Каждый контакт рассчитан на один проводник; для ответвления используются все четыре пары. После подключения проводов необходимо закрыть корпус прозрачной крышкой - она защищает от случайного прикосновения и механических повреждений. Корпус не имеет встроенных DIN-рейки, поэтому для крепления на рейку потребуется адаптер или дополнительная платформа.

Безопасность и стандарты

Корпус изготовлен из карbolita с классом воспламеняемости V1 - материал самотушится после удаления источника пламени, что снижает риск распространения огня. Соответствует требованиям безопасности для электроустановок до 1000 В. Номинальное напряжение 660 В позволяет использовать блок в большинстве промышленных сетей. Отсутствие открытых токоведущих частей при закрытой крышке соответствует нормам электробезопасности.

Преимущества

• Высокая плотность: 4 пары контактов в компактном корпусе шириной всего 53 мм
• Стабильное соединение благодаря латунным токоведущим шинам и качественной затяжке винтов
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Не поддерживающее горение покрытие увеличивает пожаробезопасность
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначены для подключения проводов меньше 16 мм2 - возможен плохой контакт и нагрев
• Не рекомендуется для использования вне помещений без защиты от осадков и прямого UV-излучения
• Не совместим с многожильными проводами без наконечников - требуется обжим терминалов
• Отсутствует возможность подключения к DIN-рейке без дополнительных креплений
• Подходит только для однократного подключения - повторное вскрытие и перезатяжка снижают надёжность контакта

Примеры использования

• Разводка питания на несколько двигателей в одном щите
• Ответвление цепей управления для датчиков и реле
• Объединение входящих и выходящих фаз в распределительных пунктах
• Подключение кабелей к автоматическим выключателям и контакторам
• Системы аварийного освещения и резервирования

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 16–35 мм2. Меньшие сечения требуют наконечников.
• Затягивайте винты равномерно и с усилием, указанным в документации производителя - переусиливать нельзя, чтобы не повредить резьбу.
• При использовании алюминиевых проводов применяйте антиоксидантную пасту для предотвращения окисления.
• Всегда закрывайте крышку после подключения - даже временный отказ от этого нарушает уровень защиты IP20.
• Для удобства обслуживания помечайте каждый провод перед подключением - блок не имеет маркировки контактов.
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации - особенно в средах с вибрацией или повышенной влажностью.
