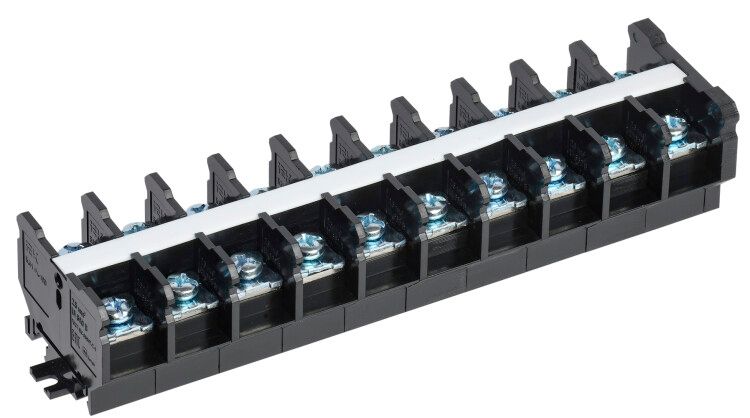

Блок зажимов БЗН TK-100 25 мм2 100А на DIN-рейку 10 пар | YZN43-10-025-K02 IEK

Блок зажимов БЗН TK-100 25 мм2 100А на DIN-рейку 10 пар - надёжное решение для коммутации медных и алюминиевых проводников в распределительных щитах. Произведённый компанией IEK, этот блок обеспечивает прочное винтовое соединение при высоких нагрузках и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Блок зажимов БЗН TK-100 25 мм2 100А на DIN-рейку 10 пар предназначен для безопасного присоединения и ответвления силовых проводников в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для установки в распределительных щитах промышленного, коммерческого и жилого назначения. Часто используется в системах автоматизации, на конвейерах, в пультах управления, вводно-распределительных устройствах (ВРУ) и щитах освещения.

Технические характеристики

• Номинальный ток: 100 А
• Диапазон сечений проводников: 10–25 мм2 (для меди и алюминия)
• Номинальное напряжение: до 660 В AC / 440 В DC
• Количество контактов: 10 пар (20 точек подключения)
• Способ соединения: винтовой зажим
• Способ монтажа: на DIN-рейку типа TS35
• Ширина блока: 53 мм
• Рабочая температура: от –40 C до +50 C
• Материал корпуса: термопласт, класс воспламеняемости V1 (не поддерживает горение)
• Токоведущая часть: латунь
• Срок службы: 15 лет
• Цвет: чёрный
• Положение подключения: сбоку

Совместимость и монтаж

Блок зажимов БЗН TK-100 25 мм2 100А на DIN-рейку 10 пар совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Каждый контакт имеет два входа: один для основного провода, второй - для ответвления. После сборки необходимо закрыть свободные торцы специальными заглушками для защиты от доступа посторонних предметов и повышения безопасности. Монтаж допускается как в открытых, так и в герметичных щитах.

Безопасность и стандарты

Корпус изготовлен из самозагасающего материала класса V1, что соответствует требованиям пожарной безопасности. Применение латунной токоведущей шины гарантирует устойчивость к окислению и долговременную проводимость. Блок соответствует международным нормам для устройств распределения электроэнергии. Наличие бокового расположения контактов снижает риск случайного замыкания при плотном монтаже в щите.

Преимущества

• Высокая плотность: 10 пар контактов на 53 мм - экономия места в щите
• Поддержка двух типов проводов: медь и алюминий без переходных элементов
• Стандартная ширина позволяет использовать в любых серийных щитах
• Горючесть исключена благодаря материалу корпуса V1
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Легкий контроль затяжки: винты доступны для проверки без демонтажа

Ограничения применения

• Не предназначены для работы при частотах выше 50/60 Гц - не подходят для импульсных или высокочастотных цепей
• Не рекомендованы для многожильных проводов с гибкими жилами без наконечников - возможен перегрев из-за плохого контакта
• Не следует применять в средах с повышенной химической агрессивностью (например, в химических цехах без дополнительной защиты)
• Максимальное сечение - 25 мм2; использование проводов большего сечения недопустимо
• Требуется обязательная установка торцевых заглушек - без них есть риск поражения током при открытом доступе

Примеры использования

• Разветвление фазы L1 в щите освещения к нескольким группам светильников
• Объединение нулевых проводников в ВРУ перед подключением к шине N
• Присоединение кабеля питания к частотному преобразователю через распределительную шину
• Сборка цепей управления на станках с множеством датчиков и исполнительных механизмов
• Формирование группы заземления в распределительных пунктах

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 10–25 мм2 - меньшие или большие значения нарушают контакт и вызывают нагрев
• Для алюминиевых проводов используйте наконечники с антиоксидантной смазкой - предотвращает окисление
• Затягивайте винты усилием рук, без инструментов - переусилие повредит резьбу и изоляцию
• Проверьте все контакты после первого включения - первые несколько часов возможен слабый прогрев, требующий повторной затяжки
• При использовании нескольких блоков рядом - оставляйте минимум 10 мм зазора между ними для теплоотвода
• Артикул yzn43-10-025-k02 - единственный номер для заказа запасных частей и заглушек
