Зажим 61 069 NTB-UPC-S5-16-CL |61069 |Navigator 20279

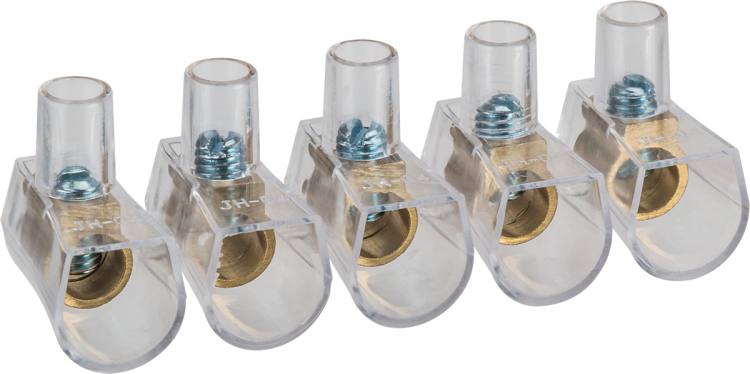

Зажим 61 069 NTB-UPC-S5-16-CL — это пятиполюсный клеммник с винтовым соединением, рассчитанный на провода сечением 16 мм². Он предназначен для надёжного и безопасного соединения медных и алюминиевых жил в распределительных щитах, подходит для работы в условиях широкого температурного диапазона. Бренд Navigator, артикул 61 069 NTB-UPC-S5-16-CL, обеспечивает совместимость с серийными решениями для промышленной автоматизации.

Назначение и область применения

Зажим 61 069 NTB-UPC-S5-16-CL используется для электрического и механического соединения одножильных и многожильных проводников сечением до 16 мм². Применяется в распределительных шкафах, пультах управления, станках, конвейерах и других системах, где требуется надёжная коммутация силовых цепей переменного и постоянного тока до 400 В. Подходит как для новых монтажей, так и для модернизации существующих электроустановок.

Технические характеристики

• Сечение проводника: 16 мм² — оптимально для мощных нагрузок, таких как двигатели, нагревательные элементы;
• Номинальный ток: 30 А — позволяет работать с высокими токами без перегрева;
• Номинальное напряжение: 400 В — соответствует стандартным сетям 380/220 В;
• Количество полюсов: 5 — позволяет устанавливать до пяти отдельных проводников в одном устройстве;
• Тип соединения: винтовое — обеспечивает прочную фиксацию и возможность многократного демонтажа;
• Количество зажимов на полюс: 1 — каждый контакт предназначен для одного провода;
• Степень защиты IP20 — защищает от доступа пальцами и крупных частиц, но не от воды и пыли;
• Рабочая температура: от –40 °C до +85 °C — выдерживает экстремальные условия, включая холодные склады и жаркие помещения;
• Ширина ячейки: 10 мм — совместим с DIN-рейкой стандарта EN 60715;
• Материал корпуса: термопласт (поликарбонат) — устойчив к ударным нагрузкам и химическим воздействиям;
• Контакты: латунь с содержанием меди ≥55% — обеспечивают низкое переходное сопротивление;
• Винты: оцинкованная сталь — противостоят коррозии;
• Прозрачный корпус — позволяет визуально контролировать состояние соединений без вскрытия;
• Гарантия: 36 месяцев — подтверждает долговечность материалов и сборки.

Совместимость и монтаж

Зажим 61 069 NTB-UPC-S5-16-CL монтируется непосредственно на DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания — никаких дополнительных креплений не требует. Проводники вставляются сбоку, что удобно при плотном расположении компонентов в щите. Для правильного монтажа необходимо:

• Зачистить изоляцию провода на 8–10 мм;
• Не использовать инструменты с острыми кромками, чтобы не повредить контакт;
• Затягивать винт усилием, достаточным для фиксации, но без перегрузки — это предотвращает деформацию латунного контакта;
• Убедиться, что провод полностью вошёл в зажим — проверить визуально через прозрачный корпус.

Безопасность и стандарты

Зажим 61 069 NTB-UPC-S5-16-CL соответствует требованиям ГОСТ 31195.1 и ГОСТ Р 31195.2.1 — нормативам для изолированных клеммников в России и странах ЕАЭС. Конструкция исключает случайный доступ к токоведущим частям благодаря изолированному корпусу и расположению зажимов сбоку. Наличие прозрачного корпуса снижает риск ошибок при осмотре и обслуживании.

Преимущества

• Высокая надёжность соединения благодаря качественной латуни и точной затяжке винта;
• Прозрачная крышка — позволяет контролировать целостность провода и наличие окисления без инструментов;
• Универсальная совместимость с медью и алюминием — не требует специальных переходников;
• Узкая форма (10 мм на полюс) — экономит место в щите, особенно при использовании нескольких единиц;
• Долгий срок службы — материал корпуса не трескается при низких температурах, контакты не окисляются при нормальной эксплуатации.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе — степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для многожильных проводов без наконечников — возможен выход жил из-под зажима;
• Не подходит для проводов сечением более 16 мм² — риск перегрева и потери контакта;
• Не следует использовать в цепях с импульсными токами выше 30 А — может возникнуть микросваривание контактов.

Примеры использования

• Подключение входных кабелей питания к автоматическому выключателю в щите управления;
• Разводка фазных и нулевых проводов между группами потребителей (освещение, розетки, насосы);
• Соединение алюминиевой шины с медным кабелем в промышленном оборудовании;
• Формирование распределительных точек в панелях ЧПУ, конвейерных линий, системах вентиляции.

Практические советы

• Перед монтажом проверьте соответствие сечения провода — даже небольшое превышение (например, 18 мм²) может привести к перегреву;
• Для алюминиевых проводов используйте смазку ALU-PROTECT — она предотвращает окисление и увеличивает срок службы;
• При замене старых клеммников — убедитесь, что новый зажим 61 069 NTB-UPC-S5-16-CL имеет ту же ширину (10 мм) и тип крепления;
• Не комбинируйте этот клеммник с другими сериями Navigator без проверки габаритов — различия в форме могут мешать установке на рейку;
• При массовой установке — закупайте запасные винты, они легко теряются при частом обслуживании.
