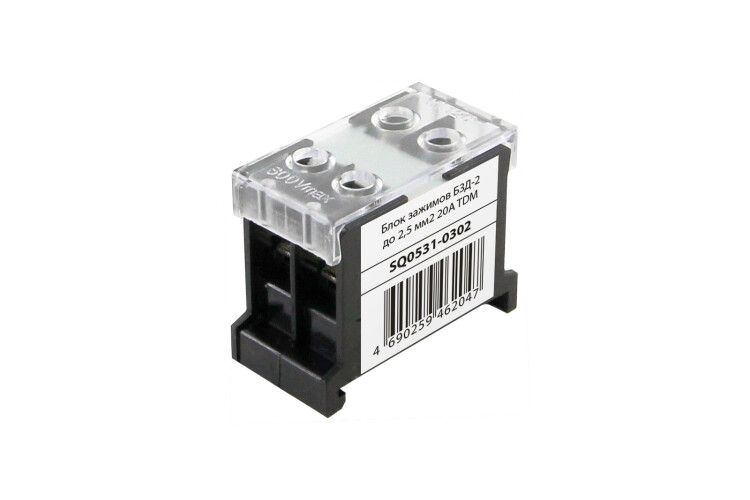

Блок зажимов БЗД-2 до 2,5 мм2 20A | SQ0531-0302 TDM

Блок зажимов БЗД-2 до 2,5 мм2 20A - надёжный соединительный элемент для медных и алюминиевых проводов в распределительных щитах и электроустановках. Произведён компанией TDM ELECTRIC, артикул sq0531-0302, предназначен для стационарной фиксации проводников в сетях переменного и постоянного тока.

Назначение и область применения

Блок зажимов БЗД-2 до 2,5 мм2 20A используется для присоединения и ответвления одножильных и многожильных проводов в электрических цепях. Подходит для установки в распределительных щитах, на пультах управления, в оборудовании с небольшими токовыми нагрузками. Применяется в системах освещения, автоматизации, бытовых и промышленных электроустановках переменного тока до 660 В/50 Гц и постоянного тока до 440 В.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Номинальный ток: 20 А
• Напряжение: до 660 В переменного тока, до 440 В постоянного тока
• Материал контактов: анодированная сталь
• Материал корпуса: негорючий ABS-пластик
• Рабочая температура: не указана - рекомендуется соблюдать условия эксплуатации, соответствующие нормам для пластмассовых изделий (обычно –25C…+40C)

Совместимость и монтаж

Блок зажимов БЗД-2 до 2,5 мм2 20A совместим с одножильными и многожильными проводами из меди и алюминия. Для надёжного соединения зачищайте жилы на длину 8–10 мм. Убедитесь, что сечение провода не превышает 2,5 мм2 - перегрузка вызывает нагрев и повреждение контактов. Крепление осуществляется в DIN-рейку стандартной ширины 35 мм. Винты затягиваются отверткой с плоским лезвием - не используйте силовые инструменты, чтобы не повредить резьбу.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, что снижает риск распространения горения. Материалы соответствуют требованиям безопасности для электроустановок низкого напряжения. Сертификация по ГОСТ или IEC не указана - продукт ориентирован на внутренний рынок и применяется в соответствии с ПУЭ и местными нормами.

Преимущества

• Стальные контактные планки с анодированием устойчивы к окислению и обеспечивают долговечный контакт
• Негорючий корпус повышает безопасность при аварийном нагреве
• Компактные габариты позволяют экономить место в щитах
• Легкий монтаж и демонтаж без специальных инструментов

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм2 - возможен перегрев и оплавление
• Не рекомендуется использовать в условиях повышенной влажности без защиты (не имеет IP-защиты)
• Не подходит для мобильных или вибрационных объектов - требуется жесткая фиксация
• Алюминиевые провода требуют предварительной обработки антиоксидантной пастой для исключения окисления

Примеры использования

• Подключение светильников в распределительной коробке
• Ответвление цепей управления в панелях автоматики
• Присоединение терморегуляторов, датчиков и слаботочных устройств к основному питанию
• Фиксация проводов в щитах малой мощности - насосы, вентиляторы, реле

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже незначительное превышение 2,5 мм2 может привести к выходу из строя
• Используйте одинаковый материал проводов внутри одного зажима: смешивание меди и алюминия допускается, но только через специально подготовленную поверхность
• После сборки проверьте плотность затяжки винтов - легкое покачивание провода говорит о плохом контакте
• Для длительной работы в помещениях с высокой запылённостью рекомендуется закрывать блок зажимов БЗД-2 до 2,5 мм2 20A крышкой или помещать в герметичный бокс
• Артикул sq0531-0302 от TDM ELECTRIC - типовой вариант; при замене сверьте параметры тока и сечения, а не только внешний вид
