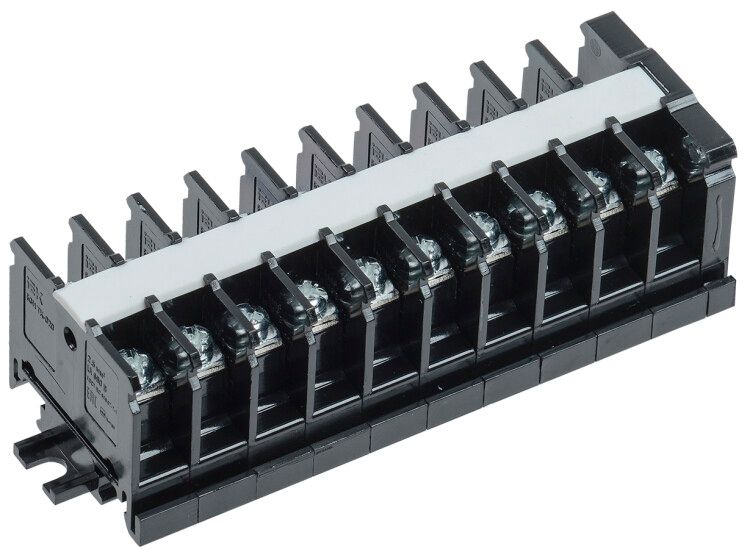

Блок зажимов БЗН TK-020 2,5 мм2 20А на DIN-рейку 10 пар | YZN43-10-002-K02 IEK

Блок зажимов БЗН TK-020 2,5 мм2 20А на DIN-рейку 10 пар - надёжное решение для компактного и безопасного соединения медных и алюминиевых проводников в распределительных щитах. Произведённый компанией IEK, этот блок зажимов подходит для монтажа на стандартную DIN-рейку и обеспечивает долгий срок службы при работе в широком диапазоне температур.

Назначение и область применения

Блок зажимов БЗН TK-020 2,5 мм2 20А на DIN-рейку 10 пар предназначен для создания надёжных электрических соединений и ответвлений в цепях переменного тока до 660 В и постоянного тока до 440 В. Применяется в распределительных щитах жилых, промышленных и коммерческих объектов. Подходит для подключения силовых линий, освещения, автоматики и других устройств, где требуется организовать несколько точек присоединения в ограниченном пространстве.

Технические характеристики

• Количество контактов: 10 пар (20 точек присоединения)
• Номинальный ток: 20 А
• Номинальное напряжение: до 660 В AC / 440 В DC
• Диапазон сечений проводников: 1–2,5 мм2 (медь и алюминий)
• Способ монтажа: крепление на DIN-рейку типа TS35
• Тип присоединения: винтовое - требует затяжки отверткой
• Рабочая температура: от –40 C до +50 C
• Ширина устройства: 38 мм
• Материал корпуса: термопласт, класс воспламеняемости V1 (не поддерживает горение)
• Токоведущая часть: латунная шина
• Цвет: чёрный
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Позиция подключения: провода вводятся сбоку

Совместимость и монтаж

Блок зажимов БЗН TK-020 2,5 мм2 20А на DIN-рейку 10 пар совместим со всеми стандартными DIN-рейками типа TS35. Установка происходит путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Каждый контакт фиксируется винтом M3, который позволяет плотно зажать проводник сечением от 1 до 2,5 мм2. Перед установкой рекомендуется зачистить провода до металлического блеска, особенно если используются алюминиевые жилы - они требуют более тщательной подготовки. Для защиты неиспользуемых контактов предусмотрены торцевые заглушки, которые необходимо устанавливать вручную.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта с классом воспламеняемости V1 - материал не распространяет пламя при возгорании. Это соответствует требованиям безопасности для электроустановок внутри помещений. Номинальное напряжение 660 В обеспечивает работу в большинстве промышленных сетей. Устройство не предназначено для открытой установки вне щита - не имеет защиты IP, поэтому используется только в закрытых распределительных щитах.

Преимущества

• Высокая плотность: 10 пар контактов на 38 мм ширины - экономия места в щите
• Стандартный форм-фактор - легко заменяется аналогичными моделями
• Латунная шина обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Не поддерживающий горение корпус повышает пожаробезопасность системы
• Подходит для многократного обслуживания - винты можно перезатягивать без потери качества соединения

Ограничения применения

• Не допускается использование с проводами сечением менее 1 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не предназначен для работы во внешних условиях - отсутствует защита от пыли и влаги (IP00)
• Не рекомендуется для частых включений/выключений - не является коммутирующим элементом
• Алюминиевые провода должны быть предварительно обработаны антиоксидантной пастой - иначе возможно окисление и потеря контакта
• Не следует использовать в цепях с импульсными нагрузками выше 20 А - риск перегрузки

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в щите квартиры
• Объединение нулевых проводников перед подключением к шине N
• Создание точки ответвления для управления светильниками в промышленном цехе
• Подключение датчиков и реле в системах автоматизации
• Формирование группового питания для нескольких потребителей в одном контуре

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение 2,5 мм2 может вызвать перегрев
• Затягивайте винты равномерно, без усилия - переусилие повредит резьбу и изоляцию
• Используйте торцевую заглушку на свободных контактах - это исключает случайное прикосновение к токоведущим частям
• При использовании алюминиевых проводов обязательно примените специальную смазку против окисления
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг блока - для доступа и теплоотвода
• Блок зажимов БЗН TK-020 2,5 мм2 20А на DIN-рейку 10 пар от IEK хорошо сочетается с другими изделиями серии - удобно для стандартизированной сборки
