Зажим 61 066 NTB-UPC-S5-4-CL |61066 |Navigator 20276

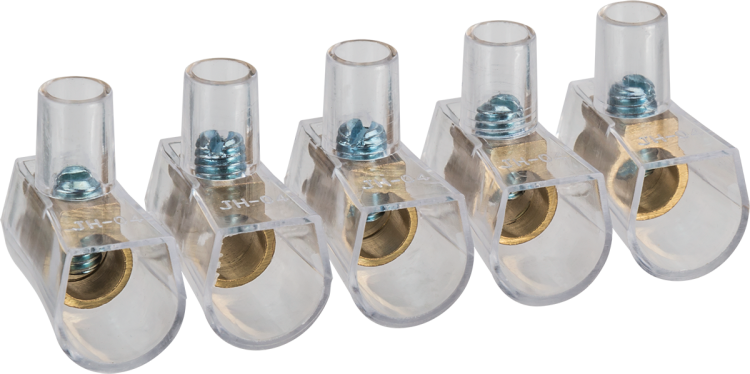

Зажим клеммник концевой изолированный 4 мм² NTB-UPC-S5-4-CL — это компактный, защищённый клеммник от бренда Navigator, предназначенный для надёжного и безопасного соединения одножильных и многожильных проводов сечением 4 мм² в распределительных щитах и устройствах управления. Модель NTB-UPC-S5-4-CL обеспечивает пятиполюсное соединение с винтовым зажимом, что делает её удобным решением для группового подключения в слаботочных и силовых цепях.

Назначение и область применения

Зажим клеммник концевой изолированный 4 мм² NTB-UPC-S5-4-CL используется для электрического и механического соединения медных и алюминиевых проводников в системах с напряжением до 400 В переменного или постоянного тока. Подходит для монтажа в распределительных шкафах, пультах управления, автоматических выключателях, реле и других устройствах, где требуется компактная и надёжная коммутация нескольких проводов. Применяется в промышленном оборудовании, системах автоматизации, конвейерах, насосных станциях и бытовых электрощитах.

Технические характеристики

• Сечение провода: 4 мм² (диапазон совместимости: 1–16 мм²)
• Количество полюсов: 5
• Тип соединения: винтовое — позволяет плотно фиксировать провод без повреждения жил
• Номинальный ток: 8 А
• Номинальное напряжение: 400 В
• Количество зажимов на полюс: 1 — каждый контакт предназначен для одного провода
• Расположение присоединения: сбоку — упрощает маршрутизацию проводов и экономит место в щите
• Ширина ячейки: 4,5 мм — соответствует стандартному шагу DIN-рейки
• Степень защиты: IP20 — предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Диапазон рабочих температур: от –40 °C до +85 °C — работает в условиях холодных складов и нагреваемых помещениях
• Материал корпуса: термопласт (поликарбонат) — прочный, самозагасающий, устойчивый к УФ и химическим воздействиям
• Контакты: латунь с содержанием меди ≥55% — обеспечивают низкое переходное сопротивление
• Винты: оцинкованная сталь — устойчивы к коррозии
• Прозрачный корпус — позволяет визуально контролировать состояние соединений
• Гарантия: 36 месяцев

Совместимость и монтаж

Зажим клеммник концевой изолированный 4 мм² NTB-UPC-S5-4-CL монтируется непосредственно на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть заднюю часть корпуса на рейке — никаких дополнительных креплений не требует. Провода вставляются в боковые гнёзда и зажимаются винтом отверткой. Рекомендуется использовать плоскую отвёртку с наконечником 3–4 мм. Перед монтажом зачищайте провод на 8–10 мм, чтобы он полностью входил в зажимную камеру. Не допускается использование проводов сечением меньше 1 мм² или больше 16 мм² — это снижает надёжность соединения.

Безопасность и стандарты

Зажим клеммник концевой изолированный 4 мм² NTB-UPC-S5-4-CL соответствует требованиям ГОСТ 31195.1 и ГОСТ Р 31195.2.1, которые регламентируют безопасность и испытания клеммных устройств. Конструкция исключает риск прикосновения к токоведущим частям благодаря изолированному корпусу и расположению зажимов сбоку. Прозрачная крышка позволяет контролировать затяжку винтов и наличие окисления на контактах. Несмотря на высокую степень безопасности, устройство не предназначено для открытой установки вне щита — IP20 не защищает от влаги и пыли.

Преимущества

• Прозрачный корпус — легко проверить качество соединения без демонтажа
• Удобное боковое подключение — минимизирует перегрузку пространства внутри щита
• Высокая надёжность контактов — латунь с повышенным содержанием меди снижает нагрев
• Универсальная совместимость — поддерживает медь и алюминий, что важно при модернизации старых сетей
• Стандартный шаг 4,5 мм — идеально сочетается с другими элементами на DIN-рейке
• Долгий срок службы — материал корпуса и антикоррозийные винты обеспечивают работу до 10 лет в нормальных условиях

Ограничения применения

• Не применяется во влажных средах, на улице или в местах с высокой запылённостью — IP20 недостаточен
• Не рекомендован для многожильных проводов без наконечников — возможен обрыв жил при затяжке
• Не подходит для токов выше 8 А — превышение нагрузки вызывает перегрев и выход из строя
• Не следует использовать в цепях с импульсными нагрузками или высокими пиковыми токами без дополнительного учёта теплового режима
• Не предназначен для частого отсоединения/присоединения — винтовые зажимы рассчитаны на один монтаж

Примеры использования

• Подключение пяти датчиков к PLC-модулю в промышленном контроллере
• Разветвление питания трёх реле и двух световых индикаторов в щите управления станком
• Объединение нулевых проводов в этажном распределительном щите
• Сборка группы выходов от терморегулятора в системе отопления
• Переход с алюминиевой проводки на медную в старом здании — возможность смешивать материалы без дополнительных адаптеров

Практические советы

• При работе с алюминием используйте специальную пасту против окисления — продлевает срок службы контакта
• Затягивайте винты равномерно — переусердствовать нельзя, иначе повредится латунный контакт
• Для многожильных проводов лучше применять наконечники типа НШВИ — так соединение будет более стабильным
• Проверяйте затяжку через 1–2 месяца после монтажа — особенно в условиях колебаний температуры
• Если нужен больший ток — выбирайте другие модели серии NTB-UPC с увеличенной номинальной мощностью
• Храните в сухом месте — даже при IP20 длительное воздействие влаги может повлиять на пластик и металлы
