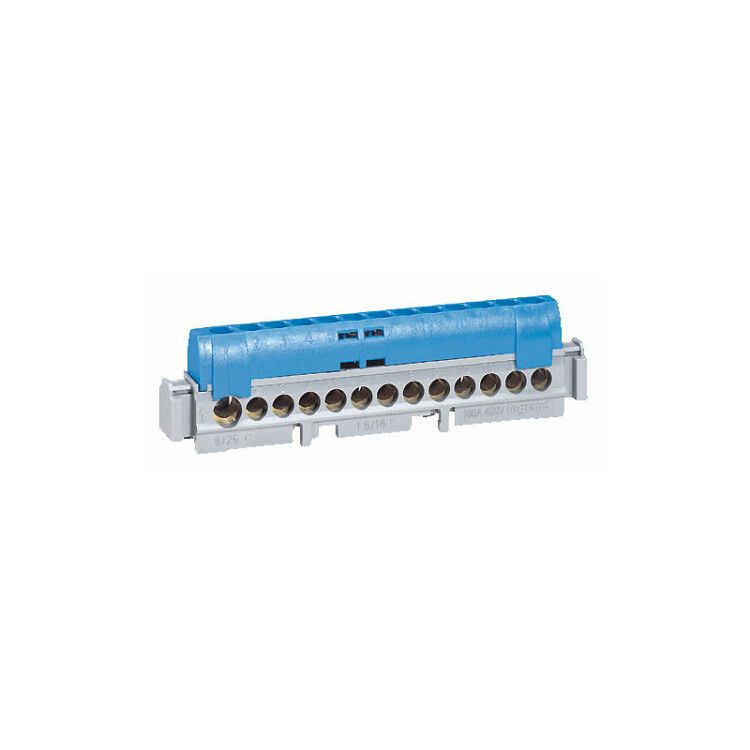

Клеммная колодка IP 2X - нейтраль синяя 1 x 6-25 мм 21 1,5-16 длина 176 | 004846 Legrand

Клеммная колодка Legrand Euro 004846 предназначена для надежного соединения проводов нулевого провода в распределительных щитах. Её компактная конструкция и высокая плотность контактов делают её удобным решением для профессиональной сборки электроустановок.

Назначение и область применения

Эта клеммная колодка используется исключительно для подключения нейтральных (N) проводников в электрических цепях. Подходит для установки в силовые и распределительные шкафы, где требуется организовать массовое соединение нулевых жил. Применяется в промышленном оборудовании, системах автоматизации, освещении и других объектах с требованием к четкому разделению фазных и нулевых проводников.

Технические характеристики

• Номинальное напряжение: 400 В - безопасна для работы в трехфазных сетях до 400 В переменного тока
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до 25 ампер на каждый контакт
• Сечения проводов: 1,5–16 мм2 (21 контакт) и 6–25 мм2 (1 контакт) - позволяет подключить как тонкие, так и мощные нулевые жилы
• Общее количество контактов: 22 - 21 для проводов 1,5–16 мм2 + 1 для провода 6–25 мм2
• Длина: 176 мм - соответствует стандартному шагу DIN-рейки, легко помещается в типовой щит
• Цвет: синий - визуально отличает нейтральный проводник от фазных клемм
• Тип подключения: винтовой - обеспечивает прочное и долговечное соединение
• Тип крепления: защелка - быстрая фиксация на DIN-рейке без инструментов
• Защита контактов: да - крышка предотвращает случайное прикосновение и замыкание
• Гарантия: 24 месяца - подтверждённая надёжность производства Legrand

Совместимость и монтаж

Клеммная колодка Legrand Euro 004846 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защелкой - достаточно приложить усилие, чтобы она «щёлкнула» на месте. Для подключения используйте отвертку с плоским жалом. Максимальное сечение 25 мм2 доступно только на одном из 22 контактов - остальные рассчитаны на 1,5–16 мм2. Убедитесь, что изоляция срезана точно до метки, и жила полностью вошла в зажим - это гарантирует надёжный контакт и предотвращает перегрев.

Безопасность и стандарты

Изделие соответствует требованиям международных норм безопасности для коммутационных устройств. Защищённые контакты снижают риск поражения током при обслуживании. Наличие крышки позволяет работать с колодкой даже при включенном питании - при условии соблюдения правил электробезопасности. Соответствует классу защиты IP20 - защищает от предметов более 12,5 мм, но не от брызг воды. Не предназначен для открытых площадок или влажных сред.

Преимущества

• Высокая плотность контактов - 22 точки на минимальной длине, экономит место в щите
• Чёткая цветовая маркировка - синий цвет сразу указывает на нейтраль, снижает вероятность ошибки при монтаже
• Удобная система защелки - монтаж занимает несколько секунд, не требует болтов
• Поддержка двух диапазонов сечений - один контакт для толстого провода (до 25 мм2) позволяет использовать колодку в сложных схемах
• Закрытые контакты - повышает безопасность при проверках и ремонтах

Ограничения применения

• Не применяется для фазных проводов - только для N-проводника; использование в другом назначении запрещено
• Не предназначена для внешней установки - отсутствует защита от влаги и пыли выше IP20
• Максимальное сечение 25 мм2 доступно лишь на одном контакте - нельзя подключить 25 мм2 на всех выводах
• Не рекомендуется для частого демонтажа - многократное открывание/закрывание крышки может повредить механизм защелки
• Не совместима с кабелями с алюминиевой жилой - только медные провода

Примеры использования

• Распределительный щит торгового центра - объединение нулевых проводов от групп освещения и розеток
• Автоматизация производственного участка - подключение нулей от датчиков, контроллеров и приводов
• Жилищный дом - организация нулевой шины в этажном щите после вводного автомата
• Станки с ЧПУ - точечное соединение нулей от нескольких модулей управления

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковый тип изоляции и материал жилы - только медь
• При использовании провода 25 мм2 - обязательно задействуйте только тот контакт, который указан для этого сечения
• Не затягивайте винты слишком сильно - это может повредить внутреннюю пластиковую часть и вызвать плохой контакт
• После монтажа протестируйте каждое соединение легким потягиванием провода - он не должен выходить из зажима
• Для больших объектов используйте несколько таких колодок параллельно - они легко соединяются через перемычки, если есть необходимость в большем числе точек
