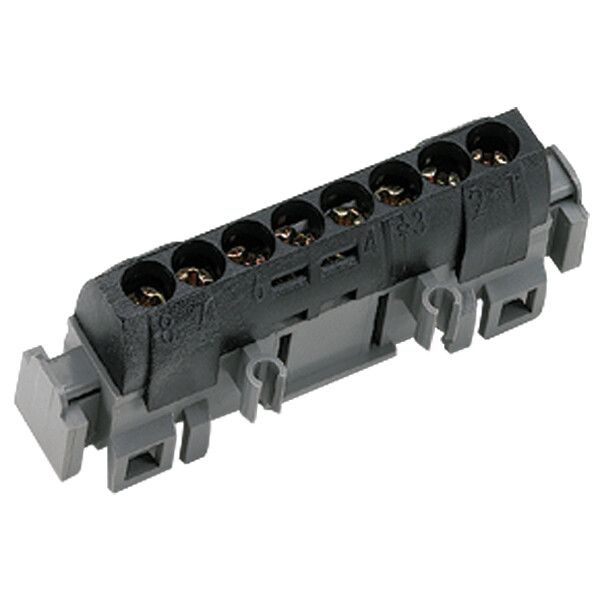

Клеммная колодка IP 2X - нейтраль синяя 8X1,5-16 мм длина 75 004842 Legrand

Клеммная колодка Legrand Euro 004842 - надёжный блок для соединения проводов сечением 1,5–16 мм2 в распределительных щитах. Подходит для монтажа на DIN-рейку, используется в промышленной автоматике, системах управления и силовой разводке.

Назначение и область применения

Клеммная колодка Legrand Euro 004842 предназначена для создания надёжных электрических соединений между проводниками в распределительных щитах. Применяется в низковольтных комплектных устройствах Prisma, а также в любых других системах, где требуется безопасное и удобное коммутирование силовых цепей. Часто встречается в промышленных щитах, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Диапазон сечений проводов: 1,5 – 16 мм2 - подходит для медных и алюминиевых жил, включая многожильные и одножильные
• Количество контактов: 8 - восемь отдельных зажимов, каждый рассчитан на один провод
• Номинальный ток: 80 А - способна выдерживать высокую нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует стандартным сетям 380/400 В переменного тока
• Способ подключения: винтовой - фиксация провода осуществляется затяжкой винта
• Способ монтажа: на DIN-рейку - устанавливается стандартными защелками, совместима с рейками типа TS35
• Цвет: синий - визуально отличает группу фазных или рабочих нулевых проводов
• Закрытые контакты - защита от случайного прикосновения и попадания пыли
• Длина: 75 мм - компактный размер для плотной укладки в шкафах

Совместимость и монтаж

Клеммная колодка Legrand Euro 004842 легко монтируется на DIN-рейку благодаря встроенной защелке. Для установки достаточно вставить её сверху в направляющие рейки и слегка надавить до характерного щелчка. Каждый контакт открывается поворотом винта против часовой стрелки; после вставки провода он затягивается отверткой. Максимальный момент затяжки - не более 0,5 Нм, чтобы не повредить пластиковую корпусную часть. Устройство совместимо с кабелями, подготовленными по ГОСТ 23286 и IEC 60228.

Безопасность и стандарты

Клеммная колодка Legrand Euro 004842 выполнена из самозатухающего поликарбоната, соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Защищённые контакты снижают риск поражения током и короткого замыкания при обслуживании. Конструкция прошла испытания на термостойкость и ударопрочность. Использование в соответствии с нормами ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая плотность соединений - 8 точек на 75 мм, экономит место в щите
• Надёжная фиксация проводов - винтовой зажим с хорошим усилием и антикоррозийным покрытием
• Изолированные контакты - предотвращают случайные замыкания и обеспечивают безопасность при работе под напряжением
• Стандартный форм-фактор - совместим с большинством серийных щитов и аксессуарами Legrand Prisma Plus
• Чёткая цветовая маркировка - синий цвет помогает быстро идентифицировать фазные цепи

Ограничения применения

• Не предназначен для работы с проводами меньше 1,5 мм2 - возможен плохой контакт и перегрев
• Максимальное сечение - 16 мм2; использование больших жил требует другого решения
• Не рекомендуется для частого демонтажа - многократные операции затяжки/ослабления винта могут деформировать контактную площадку
• Не является устройством защиты - не имеет функций автоматического отключения, УЗО или тепловой защиты
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск механического повреждения и доступа посторонних лиц

Примеры использования

• Распределение фазного напряжения 380 В между несколькими двигателями в цехе
• Подключение входящих и выходящих кабелей в щите управления насосной станцией
• Создание общего нулевого провода (N) для группы светильников в офисном помещении
• Сборка распределительной системы в щите Prisma Plus NS1600, где эта колодка служит аксессуаром для выводов

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - слишком длинная зачищенная часть может вызвать замыкание между соседними контактами
• Используйте отвертку с плоским наконечником подходящего размера - некорректный инструмент может повредить винт
• Проверьте затяжку каждого винта - недостаточно затянутый контакт становится источником нагрева
• При использовании в условиях повышенной вибрации (например, на станках) дополнительно фиксируйте колодку хомутами или клеем
• Для многожильных проводов используйте наконечники - они предотвращают заплетание жил и обеспечивают равномерное давление
• Учитывайте посадочный диаметр: колодка занимает 75 мм по длине - планируйте свободное пространство вокруг для обслуживания
