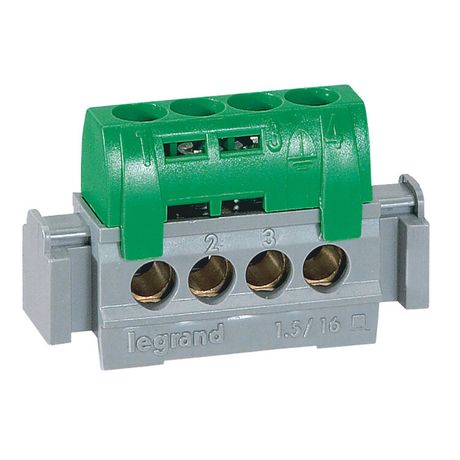

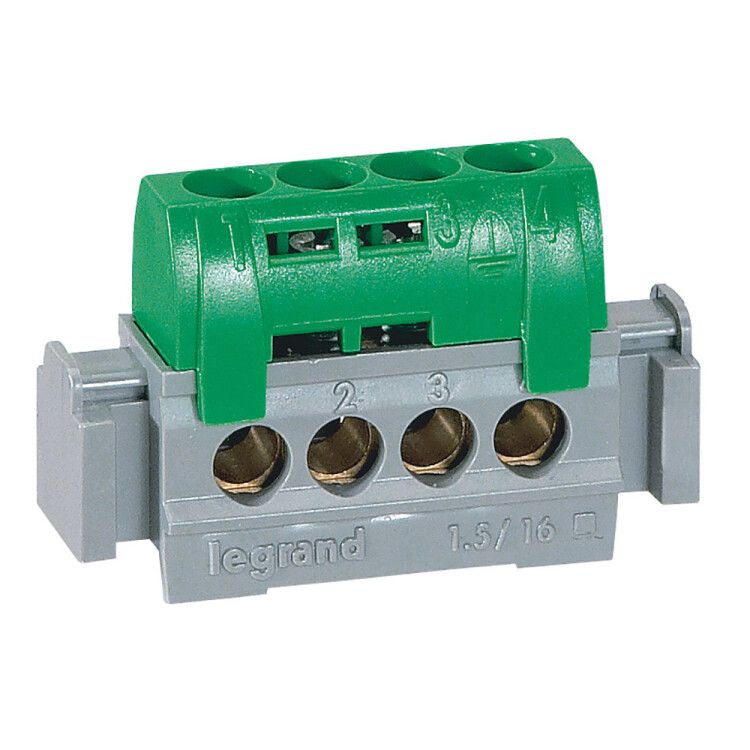

Клеммная колодка IP 2X -земля - вертикальная длина 47 мм 004830 Legrand

Клеммная колодка Legrand Euro 004830 - это надежное решение для быстрого и безопасного соединения проводов сечением от 1,5 до 16 мм2 на DIN-рейке. Вертикальная компактная конструкция с четырьмя винтовыми контактами подходит для распределения питания и управления цепями в щитах автоматики, освещения и промышленного оборудования.

Назначение и область применения

Клеммная колодка Legrand Euro 004830 предназначена для создания разъемных соединений между проводниками в электрических щитах. Подходит для подключения силовых и управляющих цепей постоянного и переменного тока. Часто используется в системах автоматизации, УЗО, АВР, групповом освещении, конвейерах и станках, где требуется надежное и легко проверяемое соединение.

Технические характеристики

• Сечение подключаемых жил: 1,5–16 мм2 - позволяет работать с медными и алюминиевыми проводами от тонких до мощных
• Количество контактов: 4 - каждая клемма обеспечивает отдельное соединение
• Номинальный ток: 25 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Метод подключения: винтовой - фиксация провода осуществляется затяжкой винта
• Тип крепления: защелка - удобная фиксация на DIN-рейке без инструментов
• Длина: 47 мм - компактный размер экономит место в шкафу
• Цвет: зеленый - визуальное отличие от других клемм, упрощает идентификацию
• Защита контактов: да - изолированные корпуса предотвращают случайное касание и замыкание

Совместимость и монтаж

Клеммная колодка Legrand Euro 004830 совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется просто: приложите колодку к рейке и нажмите до характерного щелчка защелки. Для демонтажа используйте отвертку, чтобы слегка отвести фиксатор. Каждый контакт открывается поворотом винта против часовой стрелки; после вставки провода он затягивается до упора - не перетягивайте, чтобы не повредить жилу.

Безопасность и стандарты

Клеммная колодка соответствует требованиям IEC 60947-7-1 и EN 60998. Защищенные контакты снижают риск поражения током и короткого замыкания. Применение цветной изоляции (зеленый) способствует соблюдению принципов цветового кодирования в электромонтаже. Напряжение 400 В и ток 25 А обеспечивают безопасную работу в большинстве промышленных и коммерческих установок.

Преимущества

• Удобная защелка - монтаж и демонтаж без инструментов
• Четкая маркировка контактов - каждый вывод легко найти
• Высокая плотность соединений - 4 точки на 47 мм, эффективно используются пространство
• Изолированный корпус - исключает доступ к токоведущим частям при работе
• Стандарт Legrand - совместимость с другими элементами серии для единого решения

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для гибких жил
• Не работает с жилами меньше 1,5 мм2 - меньшие сечения не фиксируются надежно
• Не рассчитана на высокочастотные или импульсные сигналы - применяется только для силовых и управляющих цепей 50/60 Гц
• Не подходит для открытых площадок или влажных сред без защиты корпуса - требует установки внутри закрытого щита

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажном щите
• Разводка фазы и нуля между несколькими УЗО
• Соединение датчиков и исполнительных механизмов в пульте управления станком
• Распределение питания на группы светильников в офисе
• Переход с одножильного на многожильный провод через наконечник

Практические советы

• Перед монтажом удалите изоляцию с провода на 8–10 мм - этого достаточно для надежного контакта
• Для многожильных проводов всегда используйте опрессованные наконечники - они не деформируются при затяжке
• Проверьте затяжку винтов через несколько дней после установки - первоначальная усадка жилы может потребовать подтягивания
• При использовании нескольких таких колодок рядом - оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Клеммная колодка Legrand Euro 004830 хорошо сочетается с другими изделиями Legrand - можно формировать единые модульные блоки
