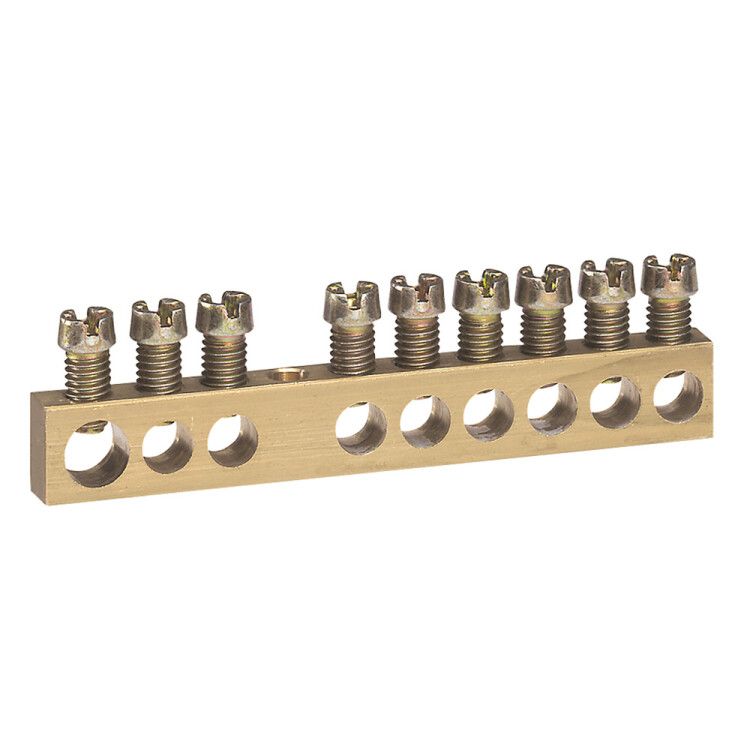

Клеммная колодка - крепятся винтами М4 1 x 6-25 мм² 8 1,5-16 длина 73 мм | 004803 Legrand

Клеммная колодка без изоляции 1x6-25 + 8x1,5-16 мм2 длина 73 мм от Legrand Euro - это надёжное решение для коммутации силовых и управляющих цепей в распределительных щитах. Артикул 004803 сочетает высокую плотность соединений и прочную винтовую фиксацию, что делает её популярной в профессиональной электромонтажной практике.

Назначение и область применения

Эта клеммная колодка предназначена для создания постоянных электрических соединений между проводниками в распределительных устройствах. Подходит для установки в шкафах управления, автоматических выключателях, контакторах и других аппаратах, где требуется компактное и надёжное соединение нескольких проводов. Применяется в промышленном оборудовании, системах автоматизации, энергообъектах и объектах ЖКХ.

Технические характеристики

• Общее количество контактов: 9 (1 основной + 8 вторичных)
• Сечение провода для основного контакта: 6–25 мм2
• Сечение провода для остальных контактов: 1,5–16 мм2
• Номинальный ток: 25 А
• Номинальное напряжение: 220 В
• Тип подключения: винтовой зажим
• Метод монтажа: крепление на DIN-рейку через винты
• Длина корпуса: 73 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Клеммная колодка 1x6-25 + 8x1,5-16 мм2 длина 73 мм совместима со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке с помощью двух винтов, расположенных снизу корпуса. Каждый контакт зажимается отдельным винтом - для этого необходимо зачистить провод до 10–12 мм и вставить его в гнездо до упора, затем затянуть винт усилием 0,4–0,5 Нм. Не допускается перегиб провода или использование многожильных проводов без наконечника - это снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Отсутствие внешней изоляции требует соблюдения правил электроустановок: все соединения должны находиться внутри закрытых щитов, исключающих случайный доступ к токоведущим частям. Устройство не предназначено для открытой прокладки или условий повышенной влажности без защиты.

Преимущества

• Высокая плотность: один модуль заменяет несколько одиночных клемм, экономя место в щите
• Универсальность: возможность подключения проводов разного сечения в одном блоке
• Прочная фиксация: винтовые зажимы обеспечивают долговременный контакт даже при вибрациях
• Совместимость с продукцией Legrand: легко интегрируется в системы с другими элементами бренда

Ограничения применения

• Не используется в условиях повышенной запылённости, влаги или химически активной среды - отсутствует защита IP
• Запрещено применять для проводов сечением менее 1,5 мм2 или более 25 мм2
• Не рекомендуется для переменного тока выше 220 В или частоты свыше 50/60 Гц
• Не предназначен для подключения алюминиевых проводов без специального переходного наконечника

Примеры использования

• Подключение входящего силового кабеля (16 мм2) к групповым автоматам в этажном щите
• Разводка сигналов управления от PLC к реле и катушкам контакторов
• Сборка распределительной шины для питания освещения и розеточных групп
• Формирование общих нулевых и заземляющих шин в промышленных панелях

Практические советы

• Перед монтажом проверьте, чтобы провода были зачищены точно до 10–12 мм - слишком длинная зачистка повредит изоляцию при затяжке
• Для многожильных проводов используйте наконечники типа ШМ или ШЛ - это предотвращает деформацию жил
• При использовании в вибрирующей среде периодически контролируйте затяжку винтов - особенно после первых 100 часов работы
• При проектировании щита учтите посадочные размеры: длина 73 мм требует минимум 80 мм свободного места на рейке с учётом соседних элементов
• Артикул 004803 от Legrand Euro - оптимальный выбор, когда нужна компактная, но мощная клеммная колодка без изоляции; не выбирайте аналоги с меньшим числом контактов, если планируете много точек подключения
