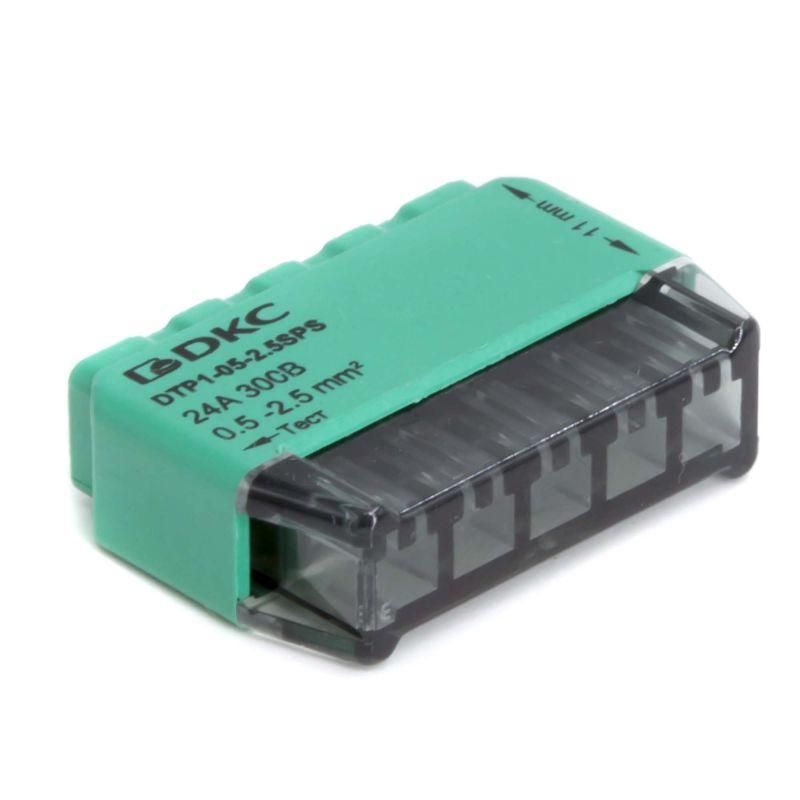

Клеммная колодка Quadro безвинтовая, 5 зажимов, 24А, 2.5 мм² DKC (ДКС) DTP1-05-2.5SPS

Клемма/колодка на 5 проводников до 2.5 кв. мм. на токи до 24А СМК, DKC - компактная безвинтовая клемма от бренда DKC (ДКС) с пружинным зажимом для быстрого соединения однопроволочных проводников. Артикул dtp1-05-2.5sps подходит для монтажа в распределительных коробках, пультах управления и других устройствах с ограниченным пространством.

Назначение и область применения

Эта клемма используется для надёжного соединения и ответвления пяти однопроволочных медных проводов сечением от 0,5 до 2,5 мм2. Применяется там, где важны скорость монтажа и доступ к контактам: в автоматических системах, панелях управления, осветительных щитах, станках, конвейерах и бытовой технике. Подходит для замены болтовых клемм в условиях частого обслуживания.

Технические характеристики

• Количество контактов: 5
• Поперечное сечение провода: 0,5–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 300 В
• Тип присоединения: пружинный зажим (безвинтовой)
• Рабочая температура: от –40 C до +80 C
• Класс воспламеняемости: V0 (по UL94 - самозагасающий материал)
• Ширина: 16,45 мм
• Высота: 11 мм
• Цвет корпуса: зелёный
• Прозрачность корпуса: да (нижняя часть)
• Способ монтажа: непосредственная установка (на DIN-рейку или поверхность)
• Позиция соединения: сбоку

Совместимость и монтаж

Клемма /колодка на 5 проводников до 2.5 кв. мм. на токи до 24А СМК, DKC устанавливается без инструментов: достаточно вставить провод в зажим до упора - он фиксируется за счёт пружины. Для отсоединения - нажать рычаг и вытянуть провод. Монтаж возможен на плоскую поверхность или DIN-рейку (не требует крепёжных элементов). Размеры позволяют размещать несколько таких клемм рядом в узком пространстве. Каждый контакт имеет отдельную входную канавку - исключает перекрестное соединение.

Безопасность и стандарты

Класс горючести V0 соответствует требованиям UL94 - материал не поддерживает горение и самостоятельно гаснет после удаления источника огня. Напряжение 300 В обеспечивает безопасную работу в сетях переменного тока до 250 В (например, 220 В). Температурный диапазон –40…+80 C позволяет использовать клемму в холодных помещениях, на улице или в нагреваемых аппаратах. Прозрачная нижняя часть корпуса позволяет контролировать положение жилы без вскрытия.

Преимущества

• Быстрая коммутация - не нужен инструмент, даже при работе в перчатках
• Подключение пяти проводов в одном модуле - экономия места
• Компактный корпус (16,45×11 мм) - удобен для плотной сборки
• Отверстие для тестирования напряжения - можно измерить потенциал без демонтажа
• Прозрачная нижняя стенка - видно, правильно ли вставлен провод
• Ярко-зелёный цвет - отличает эту клемму от других, упрощает поиск в сложных схемах
• Устойчивость к высоким температурам - не деформируется при кратковременных перегрузках

Ограничения применения

Не применяйте для многопроволочных (гибких) проводов - они могут выпасть из зажима при вибрации. Не допускайте подключение проводов сечением менее 0,5 мм2 - риск плохого контакта. Не используйте в средах с постоянными механическими ударами или вибрацией без дополнительной фиксации. Не предназначен для работы в условиях повышенной влажности без герметизации внешних участков цепи - хотя IP-класс не указан, внутренние контакты не защищены от попадания воды.

Примеры использования

• Разводка фаз и нулей в квартирном щите
• Подключение датчиков к ПЛК в производственной автоматике
• Объединение нескольких светильников в одной группе
• Соединение проводов в терминалах насосов и вентиляторов
• Интерфейсы между силовой и управляющей цепью в шкафах управления

Практические советы

• Перед вставкой провода зачистите его на 8–10 мм - слишком длинная жила может задеть соседний контакт
• Проверьте, что провод полностью вошёл - если не слышится характерный щелчок, осторожно выньте и повторите
• Используйте этот тип клеммы только для однопроволочных медных проводов - алюминий и многожильные провода снижают надёжность
• Если требуется частая замена проводов - выбирайте именно эту модель: её зажим рассчитан на сотни циклов подключения
• При сборке в плотном шкафу ориентируйтесь на цвет: зелёная клемма легко найдётся среди серых и белых аналогов
• Не затягивайте провод - пружинный механизм работает без усилий; лишнее давление повредит контакт
