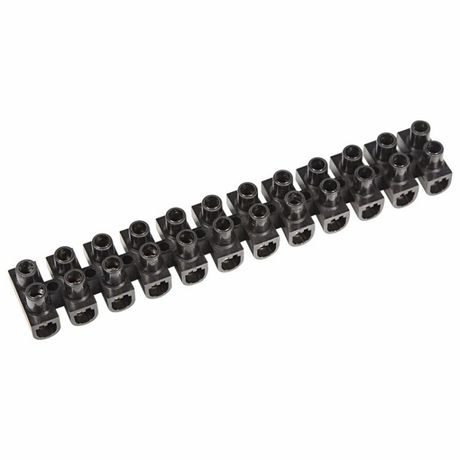

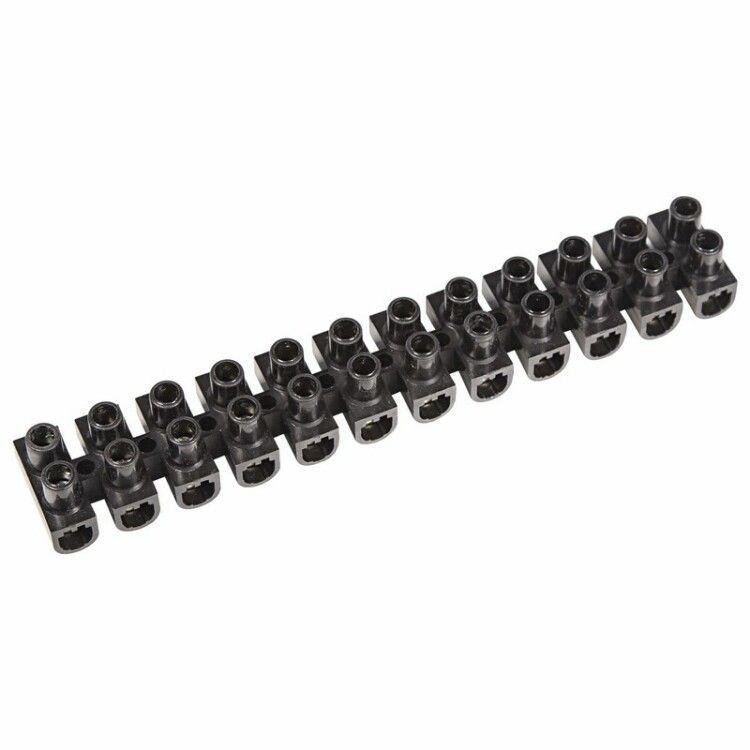

Клеммная колодка винтовая KВ-25 (10-25 мм²), ток 60 A, полипропилен черный (ЗВИ) | 07-5025-2 REXANT MEET

Клеммная колодка винтовая КВ-25 от REXANT - это надежное решение для проходного соединения проводов сечением 10–25 мм2 при токе до 60 А. Подходит для монтажа в щитах, на оборудовании и в распределительных устройствах, где требуется прочное и долговечное электрическое соединение.

Назначение и область применения

Клеммная колодка винтовая КВ-25 используется для соединения одножильных и многожильных проводов в цепях постоянного и переменного тока. Применяется в силовых и управляющих цепях: в электрощитах, на станках, конвейерах, системах автоматизации, освещения и HVAC. Подходит как для новых монтажей, так и для замены старых соединений.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 400 В
• Сечение проводников: 10–25 мм2
• Количество контактов: 12
• Количество зажимов на один полюс: 2 (возможно соединение двух проводов на каждый контакт)
• Способ монтажа: непосредственная установка (на DIN-рейку не предусмотрена)
• Позиция соединения: боковая (проводники вводятся сбоку)
• Материал корпуса: термопласт (полипропилен)
• Рабочая температура: от –10 C до +95 C
• Цвет: черный
• Габариты: 16×30 мм (толщина не указана - 0 мм в данных, вероятно опечатка; реальная толщина зависит от конструкции, но не влияет на монтаж)

Совместимость и монтаж

Клеммная колодка винтовая КВ-25 монтируется прямо на поверхность - через отверстия в панели или стенде. Для фиксации используются винты или саморезы (не входят в комплект). Соединение выполняется винтовым зажимом: зачищенный провод вставляется в гнездо и затягивается отверткой. Убедитесь, что зачистка провода соответствует сечению 10–25 мм2 - меньшие или большие жилы не будут надежно зажаты. Медные контакты обеспечивают низкое переходное сопротивление. Нельзя использовать для алюминиевых проводов без специальной подготовки.

Безопасность и стандарты

Клеммная колодка винтовая КВ-25 выполнена из самозатухающего полипропилена, устойчивого к перегреву. Температурный диапазон (-10…+95 C) позволяет применять её в большинстве промышленных условий. Сертификация по ГОСТ/IEC не указана - продукт соответствует базовым требованиям безопасности, но для ответственных объектов рекомендуется проверить наличие сертификатов у поставщика.

Преимущества

• Высокая плотность: 12 контактов в компактном корпусе - экономия места в шкафах
• Удобство монтажа: два провода на один контакт позволяют делать ответвления без дополнительных элементов
• Стойкость к нагреву: материал корпуса выдерживает температуру до 95 C
• Надежное винтовое соединение: минимум риска ослабления контакта при вибрации
• Черный цвет корпуса снижает видимость загрязнений и окислений

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует механической фиксации
• Не рассчитан на частые подключения/отключения - винтовые зажимы не предназначены для оперативного обслуживания
• Нельзя использовать с проводами меньше 10 мм2 - риск плохого контакта
• Алюминиевые провода требуют предварительной обработки (паста, переходник) - иначе возможна коррозия
• Рабочая температура ниже –10 C не гарантируется - при низких температурах пластик становится хрупким

Примеры использования

• Распределение питания на несколько двигателей в одном цехе
• Объединение фазных проводов перед входом в частотный преобразователь
• Подключение датчиков и исполнительных механизмов в пульте управления
• Создание временной точки подключения при ремонте оборудования

Практические советы

• Перед монтажом обязательно зачистите провода до металлического блеска - грязь и оксиды снижают надежность контакта
• Затягивайте винты равномерно, без усилия - перетяжка повредит медную планку
• Если используете два провода на один зажим - они должны быть одного типа и сечения
• Проверьте совпадение посадочных отверстий с вашей конструкцией - габариты 16×30 мм требуют точного сверления
• Для длительной работы в условиях высоких нагрузок периодически контролируйте температуру зажимов - перегрев сигнализирует о слабом контакте
