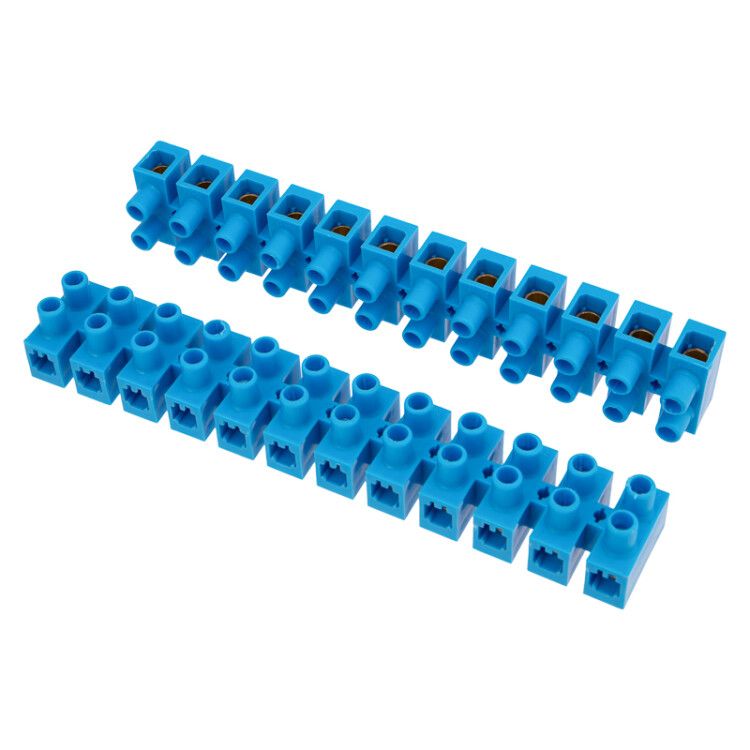

Клеммная винтовая колодка KВ-25 10-25, ток 60 A, полиэтилен синий (10 шт./уп.) | 07-5025-4 REXANT MEET

Клеммная винтовая колодка REXANT КВ-25 10-25 предназначена для надёжного и безопасного соединения медных проводов сечением 10–25 мм2 в распределительных щитах и силовых цепях. Благодаря прочному корпусу из полипропилена и латунным контактам, эта колодка обеспечивает устойчивый ток до 60 А и подходит для постоянной эксплуатации в промышленных условиях. Артикулы 07-5025-4 и etm07-5025-4 соответствуют одной модели - 10 штук в упаковке.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-25 10-25 используется для создания разъёмных электрических соединений между жилами проводов. Применяется в силовых цепях переменного тока: в распределительных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется надёжное и доступное соединение. Подходит для монтажа внутри электрощитов, на DIN-рейке или непосредственно на поверхности. Удобна для группового подключения нескольких проводов - один блок содержит 12 клеммных пар.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Сечение подключаемых проводников: 10–25 мм2
• Количество контактов: 12 (6 пар)
• Тип соединения: винтовое
• Материал корпуса: полипропилен (PP), негорючий
• Материал контактов: латунь
• Способ монтажа: непосредственная установка (без DIN-рейки)
• Позиция подключения: сбоку
• Ширина одной ячейки: 30 мм
• Цвет корпуса: синий
• Рабочая температура: от -40 C до +110 C

Совместимость и монтаж

Колодка не требует специальных креплений - её можно фиксировать прямо на поверхности с помощью саморезов, клея или механического зажима. Монтаж выполняется вручную: оголённый провод вставляется в гнездо и затягивается винтом. Для удобства сборки колодка имеет перфорацию - её можно разрезать на более мелкие блоки (например, по 2–4 клеммы), сохраняя целостность остальной части. Внимание: посадочные размеры рассчитаны под провода сечением 10–25 мм2; использование проводов меньшего сечения (менее 10 мм2) требует предварительного скрутки или использования переходных втулок.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, что снижает риск распространения пламени при перегреве. Латунные контакты обеспечивают устойчивую проводимость и умеренную термическую нагрузку. Напряжение 400 В и ток 60 А соответствуют требованиям для бытовой и промышленной электросети. Однако изделие не сертифицировано по ГОСТ Р 50030.5.5 или IEC 60947-7-1 - применение в ответственных системах (например, в медицинских или взрывоопасных помещениях) требует дополнительной проверки совместимости с местными нормами.

Преимущества

• Высокая плотность контактов: 12 клемм в одном модуле экономят место в щите
• Универсальное сечение: поддерживает провода от 10 до 25 мм2 - не нужен выбор между двумя типами колодок
• Легко режется: позволяет собирать компактные группы клемм под конкретную задачу
• Стабильный контакт: латунные зажимы не окисляются быстро и выдерживают многократные демонтажи
• Широкий температурный диапазон: работает даже в холодных складах (-40 C) и нагретых помещениях (+110 C)

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен прогиб контакта и потеря герметичности
• Отсутствует защита от случайного прикосновения - не использовать в открытых зонах без кожуха
• Не имеет IP-защиты - нельзя устанавливать во влажных средах без дополнительной защиты
• Не рекомендовано для частого подключения/отключения - винтовые зажимы лучше подходят для стационарных соединений
• Нельзя монтировать на DIN-рейку - требует самостоятельного крепления

Примеры использования

• Подключение трёхфазного двигателя мощностью до 15 кВт - входящие и выходящие фазы через одну колодку
• Объединение нескольких датчиков в одном щите с выводом на контроллер
• Разводка освещения в цеху: несколько светильников подключены к одному автомату через разрезанную колодку
• Замена старой клеммной группы в щите - новая KВ-25 10-25 занимает меньше места и проще в обслуживании

Практические советы

• Перед затяжкой винта обязательно зачистите провод до металлического блеска - оксиды снижают надёжность контакта
• Не перетягивайте винт - это может повредить латунный контакт или раздавить изоляцию провода
• Если используете провод сечением менее 10 мм2, скрутите жилы в пучок перед введением в клемму
• При разрезании колодки используйте ножницы по металлу или болгарку с диском для пластика - рез должен быть ровным
• Для долговечности храните колодки в сухом месте - хотя материал негигроскопичен, влага может попасть внутрь при плохой упаковке
• Проверьте цвет корпуса: синий указывает на рабочее напряжение 400 В - не путайте с другими цветами в линейке REXANT
