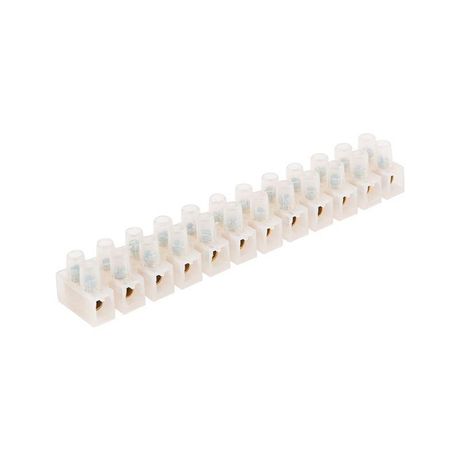

Клеммная колодка винтовая KВ-25 (10-25 мм²), ток 60 A, полиэтилен белый, индивидуальная упаковка, 1 шт. (ЗВИ) | 07-5025-1 REXANT MEET

Клеммная колодка винтовая КВ-25 (10–25 мм2) ток 60 A, полиэтилен белый, ЗВИ от Rexant предназначена для надёжного и изолированного соединения многожильных и одножильных проводов в распределительных щитах, на оборудовании и в других точках коммутации. Артикулы etm07-5025-1 и 07-5025-1 соответствуют одной модели - это проверенный вариант для монтажа в условиях промышленной и бытовой автоматизации.

Назначение и область применения

Клеммная колодка винтовая КВ-25 используется для создания разъёмных соединений между проводниками сечением 10–25 мм2. Подходит для подключения силовых цепей, управления двигателями, подвода питания к устройствам, где требуется высокая механическая прочность соединения. Применяется в щитах автоматики, на станках, конвейерах, системах освещения и HVAC. Благодаря винтовому зажиму обеспечивает устойчивую передачу тока до 60 А без перегрева.

Технические характеристики

• Номинальный ток: 60 А
• Сечение проводника: 10–25 мм2
• Номинальное напряжение: 400 В
• Количество контактов: 12
• Тип соединения: винтовое
• Материал корпуса: полиэтилен (белый, непрозрачный)
• Ширина одной ячейки: 30 мм
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Рабочая температура: от –10 C до +65 C
• Позиция подключения: боковая

Совместимость и монтаж

Клеммная колодка винтовая КВ-25 монтируется без специальных креплений - её можно закрепить на DIN-рейке шириной 35 мм (по стандарту EN 60715) или прямо на стену/панель с помощью отверстий в основании. Для подключения используйте отвёртку с плоским жалом. Убедитесь, что зачищенные концы проводов не выходят за пределы контактной площадки - это снижает риск замыкания. Максимально затягивайте винты равномерно, чтобы не повредить пластиковую оболочку. Напряжение на клеммах не должно превышать 400 В переменного тока.

Безопасность и стандарты

Клеммная колодка винтовая КВ-25 выполнена из самозатухающего полиэтилена, который не распространяет горение. Соответствует требованиям безопасности для электроустановок до 1000 В. Отсутствие сертификации по IEC/EN 60947-7-1 указано явно - продукт предназначен для внутреннего монтажа в устройствах, уже прошедших испытания на соответствие нормам. Не применяйте в взрывоопасных средах или местах с постоянным воздействием воды.

Преимущества

• Высокая плотность компактного расположения - 12 контактов на единице ширины
• Удобство обслуживания: каждый контакт доступен для проверки и замены без демонтажа всей колодки
• Стабильное соединение благодаря металлическим контактам с антикоррозийным покрытием
• Устойчивость к перепадам температур в рабочем диапазоне
• Простота идентификации: белый цвет корпуса хорошо контрастирует с проводами

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью без защиты (IP-класс не указан, значит, нет герметичности)
• Запрещено применять для проводов меньше 10 мм2 - возможен плохой контакт и нагрев
• Не рекомендовано для частых подключений/отключений - винтовые зажимы рассчитаны на долговременную фиксацию
• Не подходит для алюминиевых проводов без переходных вставок - материал контакта оптимизирован под медь
• Работает только при температуре выше –10 C; при более низких значениях полиэтилен становится хрупким

Примеры использования

• Подключение трёхфазного двигателя к частотному преобразователю через распределительную коробку
• Объединение нескольких групп освещения в одном щите
• Сборка цепей управления в пультах станков с ЧПУ
• Разветвление сети 220 В для розеточных групп в производственных цехах
• Формирование входных и выходных клемм в модулях автоматики

Практические советы

• Перед монтажом всегда зачищайте провода до 8–10 мм - этого достаточно для надёжного зажима
• Используйте одинаковые типы проводов внутри одной колодки - смешивание меди и алюминия требует специальных переходников
• Проверяйте затяжку винтов после первых 10–15 часов работы - возможно ослабление из-за “ползучести” металла
• При необходимости раздельного контроля каждой линии - используйте колодку как часть сборки с маркировкой
• Артикулы etm07-5025-1 и 07-5025-1 - это одна и та же модель. Разница лишь в формате номера поставщика.
