Колодка клеммная разъемн. полипропилен 12р,85°С,450V,57A, 10мм.кв. | 43412PLSP DKC ДКС

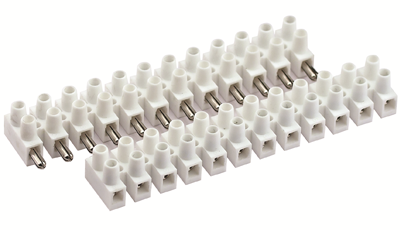

Клеммник+разъем полипропилен 12 полюсов от DKC (ДКС), артикул 43412plsp - это компактная разборная клеммная колодка для надежного и быстрого соединения многожильных и одножильных проводов сечением до 10 мм2. Подходит для монтажа в распределительных щитах, автоматизированных системах и оборудовании с частой необходимостью переподключения.

Назначение и область применения

Клеммник+разъем полипропилен 12 полюсов предназначен для создания временных или постоянных электрических соединений в слаботочных и силовых цепях. Разъемная конструкция позволяет легко отключать и подключать провода без демонтажа всей системы. Особенно удобен там, где требуется частая замена оборудования, диагностика или обслуживание - например, в пультах управления, станках, конвейерах, осветительных системах и системах автоматизации.

Технические характеристики

• Количество полюсов: 12
• Номинальный ток: 57 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: до 10 мм2
• Тип соединения: винтовое (для фиксации провода) + разъемное (для быстрой коммутации)
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не горюч, сохраняет форму при нагреве
• Ширина одной ячейки: 23,2 мм
• Зажимы на полюс: два - один для входного, второй для выходного провода
• Позиция подключения: сбоку - обеспечивает компактную укладку в шкафах
• Цвет: белый
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность

Совместимость и монтаж

Клеммник+разъем полипропилен 12 полюсов совместим с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается защелкиванием - никаких дополнительных креплений не требует. Для подключения используйте провода сечением 0,5–10 мм2. Обязательно затягивайте винты моментом, достаточным для плотного контакта, но без излишнего усилия - это предотвращает повреждение контактной площадки. Разъемная часть позволяет менять модули без отключения всех проводов - просто вынимайте и вставляйте целые блоки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электрооборудования в условиях повышенной нагрузки. Корпус выполнен из самозатухающего полипропилена, что снижает риск распространения пламени. Хотя класс воспламеняемости указан как “Прочее”, материал прошел внутренние испытания производителя на термостойкость до 85 C. Применяйте в помещениях с нормальной влажностью - IP-защита не указана, поэтому не используется во влажных средах без дополнительной защиты.

Преимущества

• Разъемная система - позволяет быстро заменить участок цепи без переподключения всех проводов
• Два зажима на полюс - обеспечивают последовательное соединение двух проводов на одном канале
• Высокий токовый порог (57 А) - подходит для мощных потребителей
• Узкая ширина ячейки (23,2 мм) - экономит место в щите
• Полипропиленовый корпус - легкий, прочный, не корродирует, не деформируется при длительном нагреве
• Подключение сбоку - упрощает маршрутизацию проводов и минимизирует перегрузку вертикального пространства

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или открытых площадок - отсутствует защита по IP
• Не рекомендуется использовать для проводов меньше 0,5 мм2 - возможен плохой контакт
• Максимальная температура окружающей среды - 85 C; при более высоких значениях возможна потеря механической жесткости корпуса
• Не подходит для переменного тока выше 450 В - превышение напряжения вызывает пробой изоляции
• Не рассчитан на частые механические удары или вибрацию - применяйте в стационарных установках

Примеры использования

• Распределительные щиты промышленных станков - для подключения двигателей, датчиков и пускателей
• Автоматические линии сборки - для быстрой замены модулей управления
• Освещение в торговых центрах - групповое управление светильниками через разъемные точки
• Системы теплого пола - подключение нескольких контуров к одному терморегулятору
• Энергоустановки с частым техобслуживанием - возможность отключения одного участка без остановки всего объекта

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная длина снижает надежность контакта
• Используйте крестовую отвертку с регулируемым моментом - переусиливать винты нельзя, особенно при работе с медью
• При использовании в щитах с ограниченным пространством - располагайте несколько клеммников+разъемов полипропилен 12 полюсов рядом, соблюдая минимальный зазор между ними
• Обозначьте каждый полюс этикетками сразу после монтажа - это ускорит будущую диагностику
• Артикул 43412plsp от DKC (ДКС) можно комбинировать с другими элементами серии Quadro - они совпадают по габаритам и способу крепления
