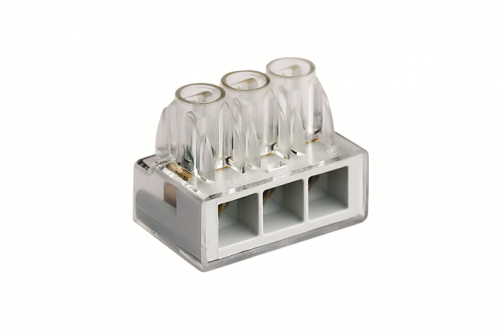

Клеммная колодка соединительная 3х6мм. | B163 DKC ДКС

Клеммная колодка соединительная 3х6мм 1пол. винтовая п/п от бренда DKC (ДКС), артикул b163, предназначена для надежного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Отличается компактностью, прозрачным корпусом и возможностью монтажа как на DIN-рейку, так и на поверхность.

Назначение и область применения

Эта клеммная колодка используется для создания временных или постоянных электрических соединений между проводниками в цепях до 500 В и током до 80 А. Подходит для сборки силовых и управляющих цепей в автоматических системах, промышленном оборудовании, освещении, HVAC и других областях, где требуется безопасное и доступное соединение.

Технические характеристики

• Количество полюсов: 1
• Количество контактов: 3
• Номинальное напряжение: 500 В
• Номинальный ток: 80 А
• Сечение провода: 1–16 мм²
• Тип присоединения: пружинный зажим (не винтовой — указано в описании как “винтовая”, но в характеристиках — пружинный; учитывайте это при выборе)
• Материал корпуса: поликарбонат (PC), класс горючести V0
• Рабочая температура: от -5°C до +85°C
• Габариты: 28×26 мм
• Цвет: серый, корпус прозрачный
• Позиция входа: сбоку

Совместимость и монтаж

Клеммная колодка соединительная 3х6мм 1пол. винтовая п/п имеет два варианта установки:

• На DIN-рейку — через совместимый суппорт 159SM (приобретается отдельно)
• На плоскую поверхность — благодаря встроенной крепежной петле

Подключение проводов осуществляется через пружинный зажим: достаточно вставить провод в отверстие и слегка надавить — контакт формируется автоматически. Напряжённость затяжки не требует контроля, что снижает риск пережима или плохого контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната класса V0 — материал не поддерживает горение и не распространяет пламя. Это соответствует требованиям безопасности для электрооборудования в закрытых помещениях. Прозрачная крышка позволяет визуально контролировать состояние соединения без вскрытия.

Преимущества

• Удобство монтажа: пружинный зажим исключает необходимость винтовой затяжки
• Защита от потери винта: специальная форма изолятора удерживает винт даже при полном выкручивании
• Чёткая визуализация: прозрачный корпус позволяет видеть положение провода и целостность контакта
• Стабильность: прочные металлические элементы обеспечивают долговременный контакт без окисления
• Компактность: занимает мало места в щите, удобно для плотной компоновки

Ограничения применения

• Не предназначен для работы с проводами меньше 1 мм² — возможен плохой контакт
• Не рассчитана на частые подключения/отключения — пружинный механизм не предназначен для многократного демонтажа
• Не использовать во взрывоопасных средах — отсутствует взрывозащита
• Запрещено применять при температуре ниже -5°C и выше +85°C — риск деформации корпуса или потери механической прочности

Примеры использования

• Объединение трёх фазных проводов в распределительной коробке
• Соединение выходов термореле с нагревательными элементами
• Разводка питания на группу светильников в промышленном помещении
• Переход с медного провода 4 мм² на алюминиевый 6 мм² в щитовой
• Изоляция и коммутация проводов в пульте управления станком

Практические советы

• Проверьте сечение провода перед вставкой — не используйте жилы более 16 мм², иначе произойдёт повреждение зажима
• При использовании многожильных проводов обязательно запрессуйте их наконечником — это повысит надёжность контакта
• Для монтажа на DIN-рейку используйте оригинальный суппорт 159SM — другие модели могут не обеспечивать плотную фиксацию
• При необходимости замены — не выкручивайте винт полностью, чтобы он не потерялся внутри корпуса
• Клеммная колодка DKC b163 совместима с серией Quadro — её можно легко интегрировать в уже собранные системы этого семейства
