Клеммная колодка винтовая KВ-12 (4-12 мм ), ток 16 A, полиэтилен белый (ЗВИ) СМАРТКИП | 07-5012-5 SDS MEET

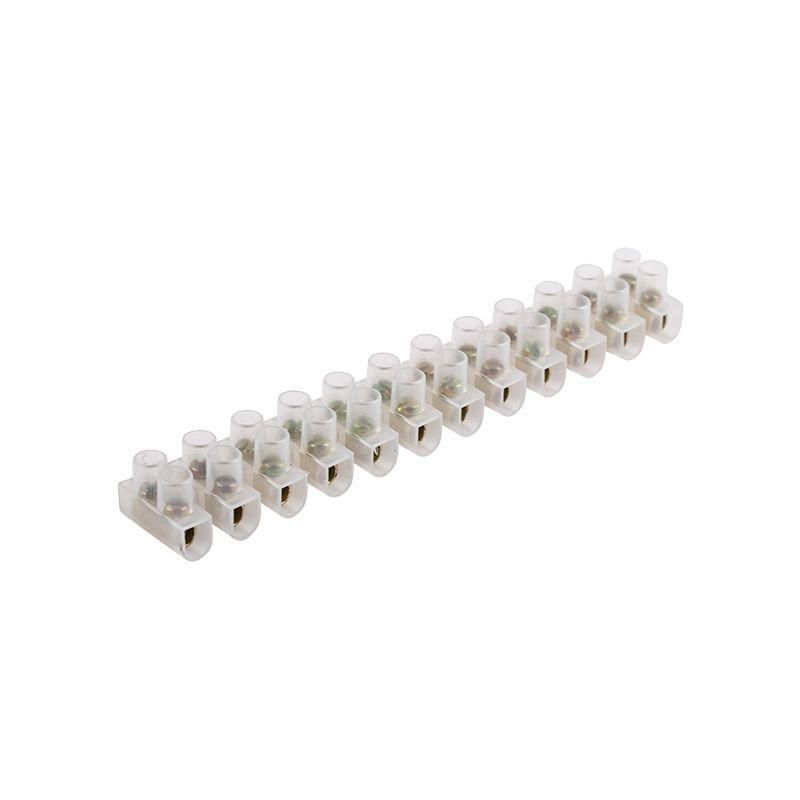

Клеммная колодка винтовая КВ-12 4-12 кв. мм, ток 16 А, полиэтилен белый (ЗВИ) — компактное устройство для надежного и изолированного соединения многожильных и одножильных проводов в распределительных коробках, щитах и на оборудовании. Бренды REXANT, СмартКИП и SDS выпускают эту модель под артикулами etm07-5012-5 и 07-5012-5, что обеспечивает совместимость с другими элементами систем автоматизации.

Назначение и область применения

Клеммная колодка винтовая КВ-12 предназначена для создания разъемных электрических соединений между проводами сечением от 4 до 12 кв. мм. Подходит для использования в слаботочных и силовых цепях постоянного и переменного тока до 16 А. Часто применяется в электрощитах, пультах управления, на станках, конвейерах, осветительных сетях и других объектах, где требуется быстрое и безопасное подключение нескольких проводов без пайки.

Технические характеристики

• Номинальный ток: 16 А — допустимая нагрузка без перегрева
• Сечение проводника: 4–12 кв. мм — подходит для медных и алюминиевых жил
• Количество контактов: 12 — возможность подключения до 12 проводов
• Тип соединения: винтовой — фиксация провода затяжкой винта
• Материал изоляции: термопласт — устойчив к механическим повреждениям и нагреву
• Рабочая температура: от –10 °C до +65 °C — подходит для помещений с нормальным микроклиматом
• Цвет: белый — визуальное отличие от других элементов, удобство при обслуживании
• Расположение присоединения: сбоку — компактная сборка в ограниченном пространстве
• Способ монтажа: прямая установка — крепление на DIN-рейку или поверхность

Совместимость и монтаж

Клеммная колодка винтовая КВ-12 монтируется напрямую на плоскую поверхность или на DIN-рейку шириной 35 мм (не требует специальных креплений — корпус имеет выступы для защелкивания). Для подключения снимите изоляцию с провода на 8–10 мм, вставьте жилу в контактную камеру и плотно закрутите винт. Не используйте инструменты с острыми краями — можно повредить внутренние контакты. Убедитесь, что все провода одного типа (медные/алюминиевые) — смешивание материалов снижает надежность соединения.

Безопасность и стандарты

Клеммная колодка винтовая КВ-12 соответствует требованиям ГОСТ Р МЭК 60947-7-1 для коммутационных устройств. Нагрузка до 16 А и рабочий диапазон температур обеспечивают безопасную работу в условиях, близких к комнатным. Отсутствие защиты IP — значит, применение возможно только внутри закрытых шкафов, без доступа воды и пыли.

Преимущества

• Удобная винтовая система — не требует специнструмента, легко проверяется и ремонтируется
• Высокая плотность контактов — 12 точек в компактной форме экономят место в щитах
• Стабильное соединение — винтовые зажимы предотвращают ослабление даже при вибрациях
• Прозрачная изоляция — позволяют визуально контролировать состояние проводов
• Устойчивость к термическим нагрузкам — материал не деформируется при работе при 65 °C

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с высокой запыленностью — отсутствует защита IP
• Не рекомендуется для проводов меньше 4 кв. мм — риск плохого контакта и перегрева
• Не подходит для частых подключений/отключений — винтовые зажимы рассчитаны на долговременную фиксацию
• Алюминиевые провода требуют антиоксидантной пасты — иначе возможна окислительная коррозия
• Не используется в цепях выше 16 А — превышение тока вызывает перегрев и выход из строя

Примеры использования

• Подключение групп освещения в этажном щите
• Объединение проводов от датчиков и исполнительных механизмов на станке
• Разводка сигналов в системах автоматического контроля
• Соединение входных и выходных кабелей в пультах управления
• Формирование ответвлений в распределительных коробках

Практические советы

• Перед затяжкой винта убедитесь, что жила полностью вошла в контакт — не должно быть видно свободных проводников
• Не перетягивайте винты — это может повредить медный контакт или изоляцию
• Для многожильных проводов используйте наконечники — они предотвращают спутывание жил
• Проверяйте затяжку через 1–2 месяца после первого включения — особенно при больших токах
• Выбирайте модели с одинаковым цветом корпуса для унификации в одном щите — так проще диагностировать цепи
• Если нужна большая плотность — можно использовать две колодки рядом; учтите посадочный размер 60 мм по длине
