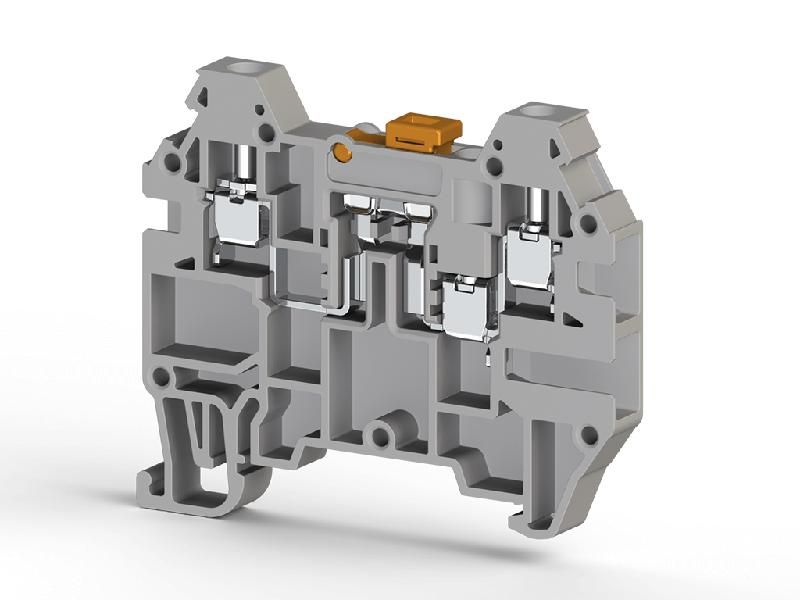

Клеммник 3-х выводной с размыкателем 2.5кв.мм сер. AVK 2.5 EA Klemsan 324949

Клеммник 3-х выводной с размыкателем 2.5 кв.мм серый от Klemsan - компактный соединительный элемент для надёжного подключения проводов сечением до 2,5 мм2, оснащённый механическим размыкателем для быстрого отключения цепи без демонтажа проводов.

Назначение и область применения

Этот клеммник предназначен для организации распределения электрического тока между тремя проводами в слаботочных и силовых цепях постоянного и переменного тока. Подходит для установки в щитах, на DIN-рейках, в устройствах управления, автоматизации и контроля. Часто используется в системах освещения, приводах, контроллерах и пультах управления.

Технические характеристики

• Количество выводов: 3
• Максимальная площадь сечения провода: 2,5 мм2
• Цвет корпуса: серый
• Тип клеммы: винтовой зажим
• Наличие размыкателя: да - механический переключатель для отключения цепи без откручивания винтов
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Рабочее напряжение: до 500 В AC/DC
• Рабочий ток: до 20 А

Совместимость и монтаж

Клеммник 3-х выводной с размыкателем 2.5 кв.мм серый устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку - фиксация происходит без инструментов. Провода вводятся в клеммы через отверстия и зажимаются винтами. Размыкатель расположен сверху - его можно перевести в положение “ON” или “OFF” одним движением пальца. Убедитесь, что сечение провода не превышает 2,5 мм2 - более толстые жилы не войдут в зажим.

Преимущества

• Удобство обслуживания: размыкатель позволяет временно отключить цепь без потери контактов и риска повредить изоляцию проводов.
• Стандартный форм-фактор: совместим с большинством шкафов и щитов, где применяются DIN-рейки.
• Надёжная фиксация: винтовые зажимы обеспечивают плотный контакт даже при вибрациях.
• Защита от случайного отключения: размыкатель имеет устойчивую позиционную фиксацию в обоих состояниях.

Ограничения применения

• Не предназначена для работы с проводами больше 2,5 мм2 - возможен перегрев и потеря контакта.
• Не рекомендуется использовать в условиях повышенной влажности без защиты (не имеет IP-защиты).
• Запрещено применять в цепях с током выше 20 А - риск оплавления контактов.
• Не подходит для частых коммутаций под нагрузкой - размыкатель не является выключателем нагрузки, а лишь изолирующим перемычкой.

Примеры использования

• Подключение трёх светильников к одному выходу автомата в распределительном щите.
• Разветвление сигнала от датчика температуры к трём входам контроллера.
• Объединение нулевых проводов в групповой цепи освещения.
• Изоляция участка цепи во время диагностики - размыкатель позволяет безопасно отключить часть системы без отсоединения проводов.

Практические советы

• Перед затяжкой винтов убедитесь, что изоляция снята на 8–10 мм - слишком длинный оголённый конец может вызвать замыкание.
• Проверьте плотность зажима: после монтажа легонько потяните каждый провод - он не должен выскакивать.
• При использовании многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке.
• При необходимости пометьте клеммы этикетками - особенно важно при работе с несколькими одинаковыми клеммниками Klemsan 324949 в одном щите.
