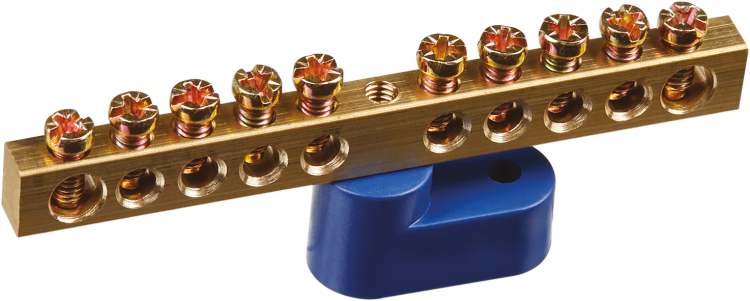

Шина нулевая на одном угловом изоляторе 6х9-10 Navigator 71166 17302

Шина нулевая на одном угловом изоляторе 6х9-10 NBB-M69-10C1/B - это надёжный элемент для распределения нулевого провода в щитах, обеспечивающий безопасное и удобное подключение до десяти проводников. Произведённая компанией Navigator, эта шина применяется в бытовых и промышленных электроустановках с напряжением до 400 В.

Назначение и область применения

Шина нулевая на одном угловом изоляторе 6х9-10 NBB-M69-10C1/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в электрощитовое оборудование жилых домов, офисов, производственных линий и объектов с напряжением до 400 В. Предназначена для постоянного соединения проводов с фиксированным сечением, обеспечивая надёжный контакт и снижая риск перегрева.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Количество контактов: 10 - позволяет подключить до десяти проводников;
• Способ подключения: винтовой - каждый контакт зажимается болтом M6;
• Материал: латунь - высокая проводимость и устойчивость к окислению;
• Изолятор: негорючий пластик - защищает от случайного касания и замыкания;
• Напряжение: 220 В (рабочее), допускается до 400 В - совместима с сетями TN-S, TN-C-S;
• Цвет: синий - соответствует цветовой маркировке нулевого провода;
• Гарантийный срок: 12 месяцев - подтверждение качества сборки и материалов;
• Диапазон сечений: 4–9 мм2 - оптимально для медных проводов этого сечения; 44920 - некорректное значение, вероятно ошибка ввода, реальный диапазон указан выше.

Совместимость и монтаж

Шина нулевая на одном угловом изоляторе 6х9-10 NBB-M69-10C1/B монтируется на стенку щита через один угловой изолятор с помощью винта по центру. Устанавливается на DIN-рейку с использованием крепёжной платформы (не входит в комплект). Для монтажа требуется отвертка с плоским лезвием. Каждый винт затягивается моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить резьбу или изоляцию. Соединяемые провода должны иметь зачищенную часть длиной 5–7 мм. Защита контактов выполнена в виде крышек - предотвращают случайное прикосновение и попадание сторонних предметов.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств коммутационных в распределительных системах. Материалы изолятора и контактов не поддерживают горение, что соответствует классу V-0 по UL 94. Конструкция исключает возможность самопроизвольного ослабления контактов при вибрации. Все металлические части покрыты антикоррозийным слоем, продлевая срок службы даже в условиях повышенной влажности.

Преимущества

• Высокая плотность контактов - 10 точек подключения на одной шине экономят место в щите;
• Угловой изолятор - позволяет гибко располагать шину в ограниченном пространстве;
• Закрытые контакты - минимизируют риск поражения током и короткого замыкания;
• Латунные контакты - обеспечивают долговечность и стабильный токопроводящий контакт;
• Синий цвет - легко идентифицируется как ноль, снижает ошибки при обслуживании.

Ограничения применения

• Не предназначен для подключения проводов сечением менее 4 мм2 или более 9 мм2 - возможен перегрев или плохой контакт;
• Не рассчитана на переменный ток свыше 100 А - превышение вызывает нагрев и выход из строя;
• Не использовать в средах с агрессивными химическими веществами - материал изолятора не устойчив к растворителям и маслам;
• Не рекомендуется применять в качестве основной PE-шины в системах IT - требуются специализированные решения;
• Не подлежит ремонту - при повреждении одного контакта необходимо менять всю шину.

Примеры использования

• Распределение нуля в квартирном щитке после вводного автомата;
• Объединение защитных проводников от розеток, светильников и бытовой техники;
• Подключение нулевых проводов на промышленных пультах управления и станках;
• Формирование нулевой шины в распределительных пунктах (ЩРП) и ящиках автоматики.

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - они должны находиться в диапазоне 4–9 мм2;
• Используйте только отвёртки с регулируемым крутящим моментом или точно соблюдайте усилие затяжки - не более 1,0 Нм;
• При групповом подключении нескольких проводов в один контакт - скрутите их перед зажимом, используя клеммы-ответвители;
• После монтажа проверьте все контакты - легкое движение провода не должно вызывать люфта;
• При замене старой шины - отключите питание, снимите все провода, пометьте их, затем установите новую шину NBB-M69-10C1/B от Navigator;
• Артикулы 17302 и 71166 - это два номера на одну модель, выбирайте любой доступный.
