Шина нулевая на DIN-изоляторе 6х9-6 Navigator 71152 17288

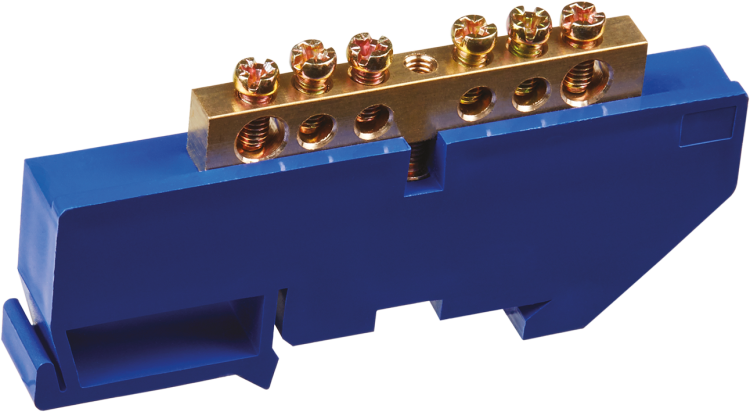

Шина нулевая на DIN-изоляторе 6х9-6 NBB-M69-6D/B - компактное устройство для надёжного распределения нулевого провода в щитах автоматики и силовой электроустановки. Бренд Navigator, артикул NBB-M69-6D/B, обеспечивает безопасное соединение до шести проводников с сечением от 0,75 до 25 мм2.

Назначение и область применения

Шина нулевая на DIN-изоляторе 6х9-6 NBB-M69-6D/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных системах: в щитах освещения, УЗО, автоматических выключателях, частотных преобразователях и других устройствах, где требуется централизованное заземление и нуль.

Технические характеристики

• Количество контактов: 6 - позволяет подключить до шести проводов одновременно
• Номинальный ток: 100 А - рассчитана на нагрузки до 100 ампер без перегрева
• Рабочее напряжение: 220 В - соответствует сетям переменного тока 220–240 В
• Диапазон сечений проводов: 0,75–25 мм2 - совместима с медными и алюминиевыми жилами указанной толщины
• Материал контактной части: латунь - высокая проводимость и устойчивость к окислению
• Прижимные винты: из электротехнической бронзы - прочные, антикоррозийные, обеспечивают надёжный контакт
• Изоляция: негорючий пластик синего цвета - защищает от случайного прикосновения, соответствует требованиям безопасности
• Способ подключения: винтовой - удобен для многократного демонтажа и проверки
• Способ монтажа: на DIN-рейку + фиксация винтом - гибкая установка в любом направлении
• Защита контактов: да - крышка предотвращает доступ к токоведущим элементам
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 6х9-6 NBB-M69-6D/B монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два винта на корпусе - они обеспечивают устойчивую посадку даже при вибрациях. Подключение проводов осуществляется через винтовые зажимы: оголённый конец провода вставляется в гнездо и затягивается отверткой. Каждый зажим рассчитан на один провод. Не допускается заполнение одного зажима несколькими жилами. Диаметр отверстия под винт - 6 мм, что соответствует типичным размерам клеммных колодок.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к изоляции и теплостойкости для электротехнических комплектующих. Негорючая изоляция снижает риск возгорания при аварийном нагреве. Защита контактов исключает случайное прикосновение к токоведущим частям. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных шин. Цвет изоляции - синий - соответствует принятому обозначению нулевого провода (N).

Преимущества

• Высокая плотность контактов - 6 точек подключения на минимальном пространстве
• Удобный винтовой механизм - не требует специальных инструментов, легко обслуживается
• Стандартный форм-фактор - совместим с любыми DIN-ящиками и щитами
• Латунные контакты - долговечны, не теряют проводимость при температурных колебаниях
• Фиксация двумя винтами - устойчивость к вибрациям и механическим воздействиям

Ограничения применения

Не предназначен для работы при напряжении выше 220 В. Не рекомендуется использовать в условиях постоянного воздействия воды, масел или химически активных сред - хотя изоляция негорючая, она не имеет защиты IP. Максимальное сечение провода - 25 мм2; более толстые жилы не войдут в зажим. Не следует применять в качестве основной шины для токов выше 100 А - возможен перегрев. Не подходит для подключения алюминиевых проводов без переходных наконечников - латунь и алюминий образуют гальванопару, вызывающую коррозию.

Примеры использования

• Подключение нулей от нескольких автоматов в квартирном щите
• Объединение PE-проводов от розеток, светильников и оборудования в промышленном щите
• Распределение нуля после УЗО или дифференциального автомата
• Создание единой точки заземления в щитах насосных станций, конвейеров, вентиляции

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 0,75–25 мм2 - слишком тонкий провод может выпасть, слишком толстый повредит зажим
• Затягивайте винты равномерно, без усилия - переусилие деформирует латунь и снижает контакт
• Проверьте, чтобы все провода были хорошо зачищены - остатки изоляции нарушают контакт
• При использовании в щитах с высокой влажностью - дополнительно герметизируйте входы проводов
• Артикул NBB-M69-6D/B от бренда Navigator - выбирайте оригинальные изделия: аналоги часто имеют меньшую толщину латуни и слабые винты
• Для больших объектов используйте несколько шин параллельно - не перегружайте одну шину более чем 6 проводами
