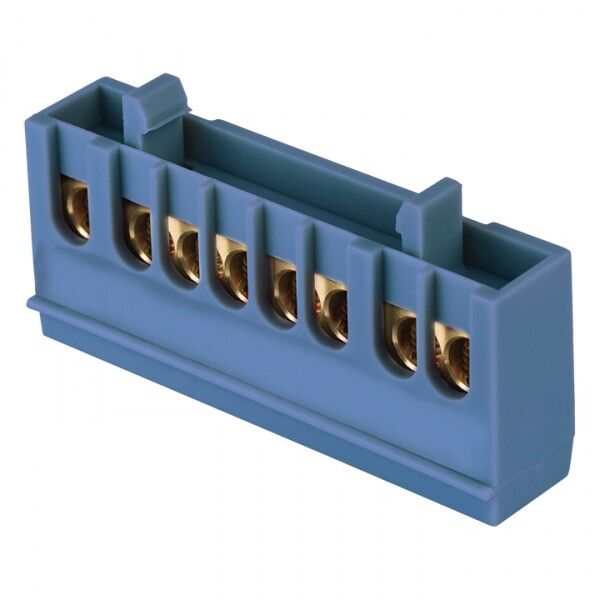

Шина нулевая N 6х9 8 отверстий синий изолированный корпус на DIN-рейку латунь PROxima EKF sn0-63-8-ib

Шина нулевая N 6×9 мм 8 отверстий латунь синий изолированный корпус на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленного и коммерческого использования там, где требуется безопасное и компактное соединение нескольких проводников.

Назначение и область применения

Эта шина используется для объединения нулевых проводников (N) в электрических щитах. Применяется в системах TN-S и TN-C-S, где необходимо равномерное распределение тока нейтрали между несколькими устройствами. Установка возможна в щитах управления, распределительных устройствах, на станках, конвейерах, системах освещения и других объектах промышленной автоматизации.

Технические характеристики

• Количество отверстий: 8 - позволяет подключить до восьми проводников
• Номинальный ток: 100 А - выдерживает нагрузку в промышленных цепях
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В
• Сечение подключаемых проводов: 1,5–10 мм2 - совместима с большинством стандартных жил
• Материал контактов: латунь с оцинкованным покрытием - обеспечивает долговечность и устойчивость к окислению
• Изоляционный корпус: синий пластик, самозагасающий - защищает от случайного касания и не поддерживает горение
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды
• Рабочая температура: от –40 до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Габариты: 6×9 мм - компактный профиль для плотной укладки на DIN-рейке
• Ударопрочность: да - устойчива к механическим воздействиям при монтаже и эксплуатации

Совместимость и монтаж

Шина нулевая N 6×9 мм 8 отверстий латунь синий изолированный корпус на DIN-рейку крепится стандартными фиксаторами на DIN-рейку типа TS35. Монтаж занимает несколько секунд - достаточно защёлкнуть её в паз рейки. Для подключения используйте винтовой зажим: затягивайте до упора, но без перегрузки - материал не деформируется. Круглая форма головки винта исключает повреждение жилы при закручивании. Обратите внимание: посадочный диаметр отверстий рассчитан на провода до 10 мм2; для более толстых жил потребуется другая модель.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности для электроустановок. Изоляция выполнена из самозагасающего пластика, что снижает риск возгорания при аварии. Оцинкованное покрытие контактов препятствует гальванической коррозии при смешанном использовании меди и алюминия. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем.

Преимущества

• Одинаково хорошо принимает медные и алюминиевые провода благодаря оцинкованному покрытию
• Высокая прочность латунных контактов - меньше вероятность ослабления соединения со временем
• Синий цвет корпуса - визуальное отличие от фазных и PE-шин, снижает риск ошибок при обслуживании
• Компактные размеры позволяют экономить место в щитах
• Зажимы из оцинкованной стали - устойчивы к коррозии даже во влажных средах

Ограничения применения

Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется использовать в местах с постоянным воздействием химически активных паров или агрессивных жидкостей. Не применяйте для подключения проводов сечением менее 1,5 мм2 - они плохо фиксируются в крупных отверстиях. Также не заменяет полноценную шину заземления (PE); для этого нужна отдельная шина с соответствующей маркировкой.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в распределительном щите торгового центра
• Объединение нейтральных жил в пульте управления станком с ЧПУ
• Распределение нуля в группах освещения на производстве
• Формирование нулевой шины в щите системы пожарной сигнализации

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выпасть из отверстия, слишком толстый - повредить контакт
• При подключении алюминиевых проводов слегка зачистите жилу и нанесите антиоксидантную пасту - продлит срок службы соединения
• Не используйте шину в качестве заземляющей - она помечена как N, а не PE
• При сборке щита располагайте эту шину рядом с аналогичными по функции (например, PE-шиной), чтобы упростить диагностику
• Проверяйте затяжку винтов через год после установки - особенно при переменных нагрузках
