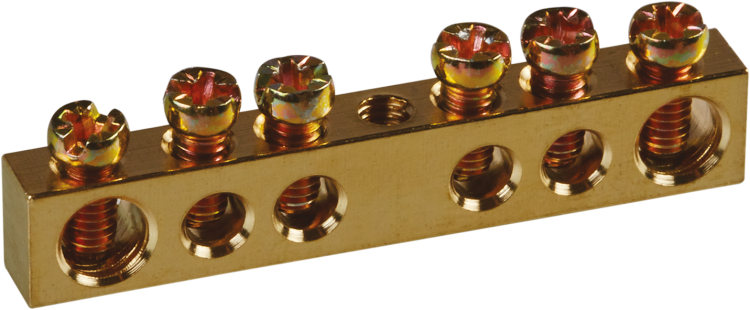

Шина нулевая "N" 71 743 NBB-69-6-1 Navigator 71743 19380

Шина нулевая 71 743 NBB-69-6-1 на изоляторах - это надёжный элемент для распределения нулевого проводника в электрощитах. Произведённая компанией Navigator, эта шина обеспечивает безопасное и долговечное соединение нулевых рабочих (N) и защитных (PE) жил в установках до 400 В.

Назначение и область применения

Шина нулевая 71 743 NBB-69-6-1 на изоляторах используется для создания единой точки подключения нескольких нулевых проводников в распределительном щите. Она применяется в бытовых, коммерческих и промышленных электроустановках, где требуется надёжное соединение проводов сечением до 25 мм2. Подходит для сборки щитов в жилых домах, офисах, цехах и на объектах с малой и средней нагрузкой.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1
• Материал корпуса: латунь
• Материал винтов: электротехническая бронза
• Максимальное сечение кабеля: 25 мм2
• Способ подключения: винтовой
• Способ монтажа: на изоляторах с помощью винтов
• Количество точек подключения: 4 для кабелей 10 мм2, 2 для кабелей 25 мм2
• Диаметр винта: 4,2 мм
• Цвет: бронзовый
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Шина нулевая 71 743 NBB-69-6-1 на изоляторах устанавливается на DIN-рейку через комплект изоляторов, входящих в состав изделия. Для монтажа используются винты M4, соответствующие стандартному шагу крепления. Каждый контакт рассчитан на один кабель - нельзя перегружать одно отверстие несколькими жилами. Убедитесь, что зачищенная часть провода полностью помещается в зажиме, а затяжка винта выполнена с усилием, достаточным для плотного контакта, но без повреждения жилы.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования внутри распределительных устройств. Материалы (латунь и бронза) обеспечивают высокую электропроводность и устойчивость к окислению. Шина не имеет собственной защиты от перегрузки - её применение допускается только в сочетании с автоматическими выключателями и УЗО, установленными в соответствии с ПУЭ.

Преимущества

• Высокая прочность латунной основы снижает риск деформации при многократных подключениях
• Бронзовые винты устойчивы к коррозии и обеспечивают стабильный контакт даже во влажной среде
• Чётко разделённые зоны подключения: 4 места для 10 мм2 и 2 - для 25 мм2 позволяют гибко организовать wiring
• Изолированный монтаж исключает случайные замыкания на корпус щита

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или агрессивных химических сред
• Не подходит для подключения алюминиевых проводов - возможна электрохимическая коррозия
• Не является заменой главной заземляющей шине (ГЗШ) в системах TN-C-S - требует проверки проекта

Примеры использования

• Подключение нулевых проводников от автоматов в квартирном щите
• Распределение PE-проводников от УЗО и дифференциальных автоматов
• Объединение нулей в щитах насосных станций, вентиляционных систем и освещения
• Формирование нулевой шины в распределительных пунктах торговых центров и административных зданий

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и количества подключаемых жил - не более одной жилы на каждый винт
• Используйте калиброванный ключ для затяжки винтов - переусиливать нельзя, недотягивать опасно
• При использовании в помещениях с повышенной влажностью (например, в подвале) дополнительно контролируйте состояние контактов каждые 6–12 месяцев
• Артикулы 71743 и 19380 - это один и тот же продукт; при заказе можно указывать любой из них
• Шина нулевая 71 743 NBB-69-6-1 на изоляторах совместима с большинством серийных щитов Navigator и аналогичных моделей других производителей
