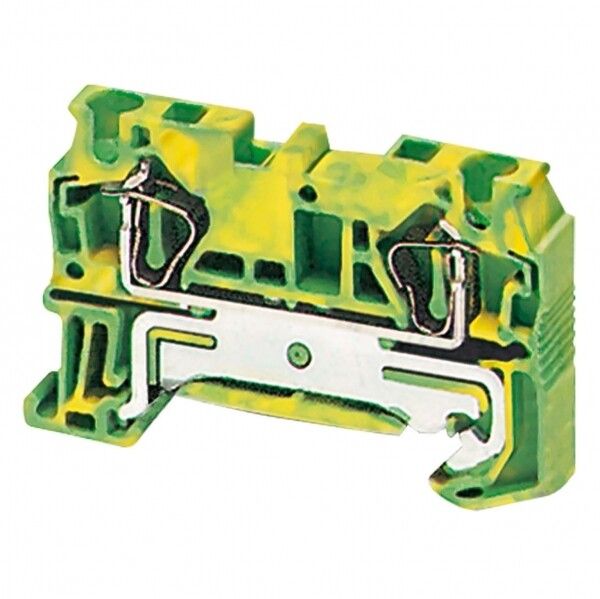

Клеммник пружинный с заземлением 4мм.кв 2 точки подключения - NSYTRR42PE APC

Клеммник пружинный с заземлением 4 мм² 2 точки подключения от Schneider Electric (артикул nsytrr42pe) предназначен для надёжного соединения проводов сечением до 4 мм² с использованием пружинного зажима. Устройство монтируется на DIN-рейку и обеспечивает безопасное заземление в условиях вибраций и перепадов температур.

Назначение и область применения

Клеммник пружинный с заземлением 4 мм² 2 точки подключения используется для создания постоянных и надёжных электрических соединений в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для подключения заземляющих проводников и рабочих фазных/нулевых жил. Особенно эффективен там, где важна устойчивость к механическим воздействиям — например, на станках, конвейерах, вентиляционных установках и других объектах с высокой вибрацией.

Технические характеристики

• Количество контактов: 2 (два отдельных зажима)
• Максимальное сечение жилы: 4 мм² (подходит для медных проводов)
• Тип зажима: пружинный — без инструментального затягивания
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочий ток: переменный (AC)
• Ширина одного модуля: 6,2 мм
• Общая высота: 36,5 мм
• Рабочая температура: от –40 °C до +130 °C
• Материал корпуса: термопласт
• Цвет: желтый/зелёный — соответствует стандарту заземления PE
• Класс горючести: V0 (по UL57 и UL94) — материал самозатухающий

Совместимость и монтаж

Клеммник пружинный с заземлением 4 мм² 2 точки подключения совместим со всеми типами DIN-реек 35 мм, используемых в промышленной автоматизации. Монтаж осуществляется путём защёлкивания на рейку — никаких винтов или крепёжных элементов не требуется. Для подключения провода достаточно вставить его в зажим и слегка нажать на рычаг освобождения — пружина плотно фиксирует жилу. Оба контакта имеют внутреннюю металлическую шину, обеспечивающую единое заземление между точками.

Безопасность и стандарты

Изоляция выполнена из самозатухающего термопласта класса V0, что исключает распространение пламени при перегреве или КЗ. Цветовая маркировка (жёлтый/зелёный) соответствует требованиям IEC 60445 для заземляющих проводников. Температурный диапазон –40…+130 °C позволяет использовать устройство в суровых условиях — от холодных складов до нагретых цехов.

Преимущества

• Отсутствие необходимости в инструменте — подключение и демонтаж выполняются руками
• Устойчивость к вибрациям — пружинный механизм не ослабевает со временем
• Фиксированная заземляющая шина внутри корпуса — гарантирует надёжное соединение двух точек
• Высокая теплостойкость — выдерживает кратковременные перегрузки до +130 °C
• Легко комбинируется с другими клеммниками Linergy TR — можно собирать компактные блоки

Ограничения применения

• Не предназначено для подключения многожильных проводов без наконечника — рекомендуется применять обжимные наконечники для жил более 1,5 мм²
• Не рассчитано на постоянное использование в средах с агрессивными химическими веществами или маслом
• Не следует использовать в цепях постоянного тока выше 600 В — указано только для переменного тока AC
• Максимальное сечение — 4 мм²; попытки вставить провод большего диаметра повредят механизм

Примеры использования

• Подключение заземляющих проводов к корпусам частотных преобразователей
• Создание параллельных заземляющих ответвлений в щите управления насосной станцией
• Фиксация заземляющей шины в пульте управления конвейерной линии
• Сборка распределительной группы в холодильных камерах — благодаря широкому температурному диапазону

Практические советы

• Перед вставкой провода проверьте, чтобы он был обрезан ровно — неровный конец снижает контактное давление
• Для многожильных проводов используйте обжимные наконечники типа “штырь” — они лучше работают в пружинных зажимах
• При сборке нескольких клеммников рядом учтите шаг 6,2 мм — это определяет минимальное расстояние между соседними устройствами
• Проверяйте надёжность зажима легким потягиванием провода после монтажа — пружина должна удерживать без люфта
• Клеммник пружинный с заземлением 4 мм² 2 точки подключения (nsytrr42pe) не требует обслуживания, но при длительной эксплуатации стоит периодически осматривать состояние изоляции и отсутствие трещин
