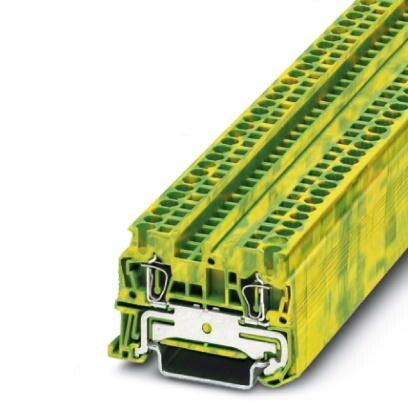

Заземляющий клеммный модуль с пружинными зажимами ST 2,5-PE | 3031238 Phoenix Contact

Заземляющий клеммный модуль с пружинными зажимами ST 2,5-PE от Phoenix Contact - надёжное решение для быстрого и безопасного подключения заземляющих проводников на DIN-рейке. Артикул 3031238 подходит для промышленной автоматизации, распределительных щитов и систем защиты оборудования.

Назначение и область применения

Заземляющий клеммный модуль с пружинными зажимами ST 2,5-PE предназначен для создания единых точек заземления в электрических щитах. Он позволяет соединить несколько заземляющих проводников в одной точке, обеспечивая надёжную связь с контуром заземления. Применяется в системах управления, на станках, конвейерах, в цепях безопасности и в любых установках, где требуется стандартизированное заземление.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм
• Сечение однопроволочных проводников: 0,08–4 мм2
• Сечение многопроволочных гибких проводников: 0,08–2,5 мм2
• Шаг подключения: 5,2 мм - позволяет компактно располагать модули рядом
• Количество клемм на уровне: 2
• Количество уровней: 1
• Рабочий температурный диапазон: от –60 C до +80 C (не указано верхнее, но V0 и термопласт допускают до +80…+90 C в нормальных условиях)
• Материал корпуса: термопласт, цвет - желто-зелёный (стандартный цвет для заземления)
• Класс горючести: V0 по UL57 - материал самозатухающий, не распространяет пламя
• Минимальная высота монтажа: 36,5 мм

Совместимость и монтаж

ST 2,5-PE устанавливается на стандартную DIN-рейку 35 мм без инструментов. Для подключения используйте отвертку - достаточно слегка нажать на рычаг зажима, вставить провод и отпустить. Многожильные провода до 2,5 мм2 можно вставлять напрямую; для жил больше 2,5 мм2 рекомендуется использовать однопроволочные проводники или опрессованные наконечники. Клеммы расположены с шагом 5,2 мм - позволяют плотно размещать несколько модулей в одном ряду. Учитывайте высоту 36,5 мм при проектировании ширины щита.

Безопасность и стандарты

• Цвет корпуса соответствует требованиям IEC 60445 - желто-зелёный для заземляющих проводников
• Класс горючести V0 по UL57 гарантирует пожаробезопасность даже при перегреве
• Материал корпуса - термопласт, устойчивый к механическим нагрузкам и химическим воздействиям в промышленной среде

Преимущества

• Пружинные зажимы исключают необходимость затяжки винтов - снижают риск человеческой ошибки и ускоряют монтаж
• Поддерживает широкий диапазон сечений - один модуль заменяет несколько традиционных клемм
• Стандартизованный интерфейс совместим с другими изделиями Phoenix Contact серии ST
• Низкая высота монтажа экономит место в щите
• Удобство проверки: провод легко вынуть, не повредив контакт

Ограничения применения

• Не предназначена для подключения проводников сечением более 4 мм2 - превышение может вызвать перегрев или плохой контакт
• Многопроволочные провода свыше 2,5 мм2 не рекомендуются - возможен выход из зажима при вибрациях
• Не используется в качестве основного коммутирующего элемента - только для заземления
• Не подходит для внешних условий без дополнительной защиты - не имеет IP-класса

Примеры использования

• Объединение заземляющих проводов от нескольких устройств в распределительном щите
• Подключение экранов кабелей к общей шине заземления
• Фиксация заземления на промышленных контроллерах, частотных преобразователях, панелях управления
• Создание единой точки заземления в системах АСУ ТП

Практические советы

• Перед монтажом убедитесь, что проводник зачищен на 8–10 мм - недостаточная длина не позволит надёжно зафиксироваться в зажиме
• Для многожильных проводов лучше применять наконечники типа U или O, особенно при вибрациях
• При использовании нескольких модулей ST 2,5-PE в одном ряду соблюдайте шаг 5,2 мм - так они будут идеально выстроены
• Артикул 3031238 - это часть серийного решения Phoenix Contact. Если нужна большая ёмкость, рассмотрите модули с двумя уровнями (например, ST 2,5-PE 2L)
• Проверяйте целостность контакта после монтажа - легкий рывок провода не должен вызывать его выпадения
