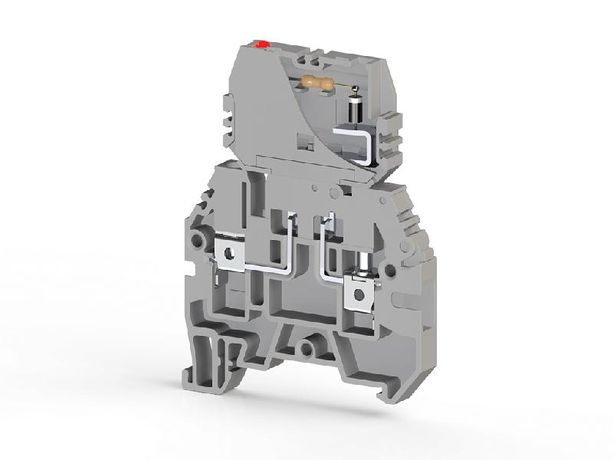

Клеммник с держ. предохр. (5х20 5х25) съем.картридж индикацией 220В AC на DIN-рейку 4кв.мм сер. ASK 3FLD Klemsan 354619

Клеммник с держателем предохранителя ASK 3FLD 220В AC от Klemsan предназначен для защиты цепей переменного тока до 220 В и фиксации на DIN-рейке. Устройство сочетает функции коммутации, защиты и визуальной индикации состояния предохранителя - удобно для распределительных щитов и автоматизации.

Назначение и область применения

Этот клеммник используется для установки предохранителей типа 5×20 мм и 5×25 мм в цепях переменного тока напряжением до 220 В. Подходит для защиты оборудования в электрощитах: автоматических линий, освещения, малых силовых устройств, контрольной аппаратуры. Индикация позволяет сразу определить, перегорел ли предохранитель - без необходимости проверки мультиметром.

Технические характеристики

• Рабочее напряжение: 220 В AC
• Поддерживаемые типы предохранителей: 5×20 мм, 5×25 мм
• Максимальная площадь сечения провода: 4 мм2
• Крепление: на DIN-рейку (стандарт TS 35/7,5 или TS 35/15)
• Индикация: встроенная световая сигнализация (при перегорании предохранителя)
• Съемный картридж: легко заменяемый без демонтажа устройства

Совместимость и монтаж

ASK 3FLD 220В AC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 4 мм2 - зачистите изоляцию на 8–10 мм и затяните зажимы отверткой. Клеммы надежно фиксируют медные жилы, в том числе многожильные. Предохранитель вставляется в слот сверху - он плотно сидит и не выпадает при вибрации. Снимать устройство для замены предохранителя не требуется - достаточно вытащить картридж.

Преимущества

• Удобная индикация: яркая подсветка показывает состояние предохранителя даже при плохом освещении в шкафу
• Замена без инструментов: предохранитель меняется одной рукой, без отключения всей цепи
• Защита от случайного контакта: корпус закрывает токоведущие части, когда предохранитель установлен
• Стандартная компоновка: совместим со всеми распространёнными моделями предохранителей 5×20 и 5×25

Ограничения применения

• Не предназначено для постоянной работы при напряжении выше 220 В AC - возможен пробой изоляции
• Не рекомендовано для цепей постоянного тока (DC): индикация и гашение дуги рассчитаны только на переменный ток
• Не подходит для предохранителей других форматов (например, 6×30 мм или T-type)
• Не имеет защиты от перегрузки по току - только отключение при перегорании предохранителя

Примеры использования

• Щит управления насосной станцией - защита двигателя от КЗ
• Автоматический конвейер - питание контроллеров и датчиков
• Осветительная система в производственном помещении - защита группового питания
• Аппаратура тестирования - временная защита чувствительных входов

Практические советы

• Выбирайте предохранители с номиналом ниже максимальной нагрузки цепи - лучше перестраховаться, чем допустить частую замену
• Перед заменой всегда отключайте питание - хотя индикация работает при наличии напряжения, контактные части остаются под напряжением
• Проверьте посадочный диаметр предохранителя: 5×20 и 5×25 имеют одинаковый диаметр, но различаются длиной - убедитесь, что он полностью вошел в держатель
• Не используйте этот клеммник в условиях повышенной влажности без дополнительной герметизации - корпус не имеет высокой степени защиты IP
• При сборке щита располагайте несколько таких устройств рядом - так проще обслуживать и диагностировать группы потребителей
