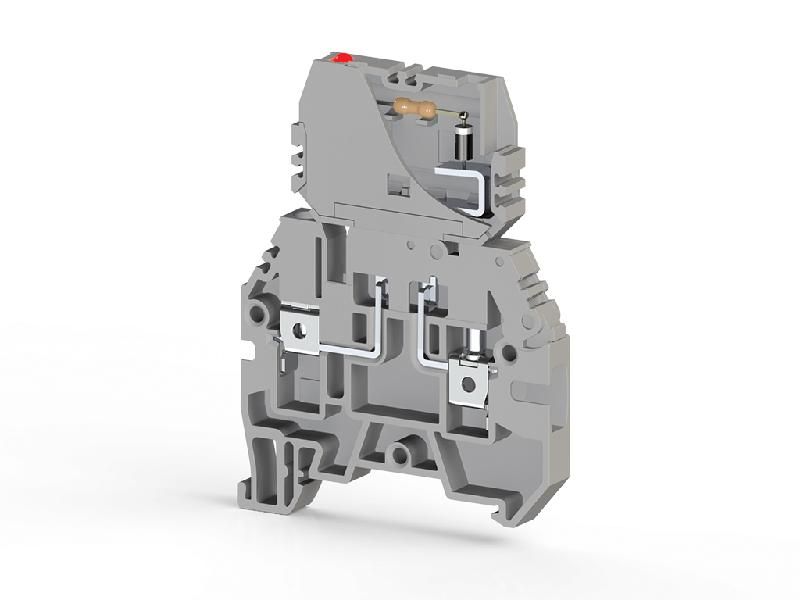

Клеммник с держ. предохр. (5х20 5х25) съем.картридж индикацией 24В DC на DIN-рейку 4кв.мм сер. ASK 3FLD Klemsan 354229

Клеммник с держателем предохранителя ASK 3FLD 24В DC - компактное устройство для защиты цепей постоянного тока на 24 В, устанавливаемое на DIN-рейку. Подходит для работы с предохранителями формата 5×20 мм и 5×25 мм, обеспечивает визуальную индикацию состояния и надежное соединение проводов сечением до 4 мм2.

Назначение и область применения

ASK 3FLD 24В DC используется для защиты электрооборудования от перегрузок и коротких замыканий в системах постоянного тока 24 В. Устройство сочетает функции клеммника и держателя предохранителя, что позволяет экономить место на DIN-рейке. Применяется в автоматике, управлении станками, промышленной электронике, системах освещения и других устройствах, где требуется быстрая замена предохранителей и контроль их работоспособности.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Поддерживаемые типы предохранителей: 5×20 мм и 5×25 мм
• Максимальное сечение провода: 4 мм2
• Тип установки: на DIN-рейку (35 мм)
• Индикация: встроенная световая сигнализация (горит при пробое предохранителя)
• Съемный картридж: возможность замены предохранителя без демонтажа клеммника

Совместимость и монтаж

Klemsan ASK 3FLD 24В DC легко фиксируется на стандартной DIN-рейке типа TS35. Для подключения проводов используются зажимы с винтовым механизмом - достаточно зачистить жилы на 8–10 мм и затянуть винты моментом около 0,5 Нм. Предохранитель вставляется в съемный корпус, который можно вынуть для проверки или замены даже при наличии напряжения на контактах - благодаря изолированному дизайну. Клеммы рассчитаны на многократное подключение/отключение без потери контактного давления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при установленном предохранителе. Индикатор выполнен из прочного материала, устойчивого к механическим воздействиям и температурным колебаниям. Сертификационные документы доступны у производителя Klemsan.

Преимущества

• Экономия места: совмещает функции клеммника и держателя предохранителя
• Быстрый сервис: съемный картридж позволяет менять предохранитель без отключения всей цепи
• Визуальный контроль: яркая индикация сразу показывает состояние предохранителя
• Надежное соединение: зажимы обеспечивают плотный контакт даже при вибрациях
• Удобство монтажа: совместим с большинством стандартных DIN-реек и инструментами для сборки панелей

Ограничения применения

• Не предназначен для переменного тока - работает только с 24 В DC
• Не рекомендован для сред с высокой запыленностью или агрессивными газами без дополнительной защиты
• Не следует использовать с предохранителями больших размеров - только 5×20 и 5×25 мм
• Индикация не гарантирует исправность самого предохранителя - возможны внутренние повреждения без визуального сигнала

Примеры использования

• Защита контроллеров PLC в автоматических линиях
• Обеспечение безопасности цепей управления серводвигателями
• Функциональная защита светодиодных модулей в промышленном освещении
• Стандартный элемент в распределительных щитах станков ЧПУ
• Аппараты питания солнечных батарей и систем UPS на 24 В

Практические советы

• Перед установкой проверьте соответствие номинала предохранителя нагрузке цепи - используйте только рекомендованные значения
• При замене предохранителя всегда отключите питание, даже если есть съемный картридж - это снижает риск дугового замыкания
• Убедитесь, что сечение провода не превышает 4 мм2 - более толстые жилы не войдут в зажим
• При использовании в условиях вибраций дополнительно закрепите клеммник хомутами или клеящими пластинами
• Запасные предохранители лучше хранить рядом с ASK 3FLD 24В DC - это ускоряет ремонт при аварии
