ВИНТОВОЙ ПРОХОДНОЙ СЕЧЕНИЕМ ПРОВОДА 4ММ2 2ВХ/2ВЫХ СЕРЫЙ | NSYTRV44D Schneider Electric КЛЕММНИК APC

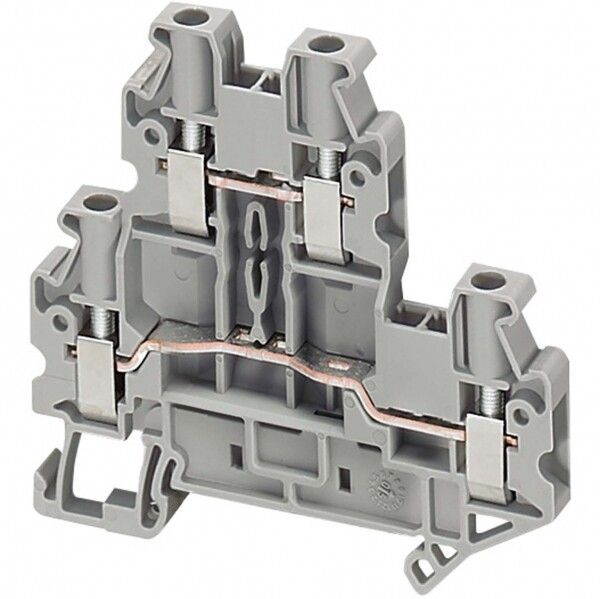

Клеммник винтовой проходной SE (Schneider Electric) nsytrv44d - надёжное решение для последовательного соединения проводов сечением до 6 мм2 на DIN-рейке. Подходит для промышленных систем, где важна устойчивость к вибрациям и высокая плотность компоновки. Клеммник имеет два уровня по два зажима каждый, что позволяет организовать двойной проход сигнала или питания без лишних переходников.

Назначение и область применения

Клеммник nsytrv44d предназначен для создания прочных и долговечных электрических соединений между проводами в цепях переменного тока. Он используется там, где требуется передача сигнала или энергии через несколько точек без разрыва цепи - например, в распределительных щитах, на станках, конвейерах, системах автоматизации и управления.

Двухуровневая конструкция позволяет использовать один клеммник как для входа/выхода одного контура, так и для параллельного подключения двух независимых цепей. Особенно эффективен в условиях ограниченного пространства.

Технические характеристики

• Тип соединения: винтовое - обеспечивает жёсткий контакт при затяжке
• Сечение провода: 0,14–6 мм2 - совместим с медными и многожильными проводами, включая стандартные 1,5; 2,5; 4 мм2
• Номинальный ток: 30 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В AC - безопасно применять в сетях до 690 В, распространённых в промышленности
• Количество контактов: 2 шт. на уровне × 2 уровня = всего 4 точки подключения (2 входа + 2 выхода)
• Ширина ячейки: 6,2 мм - соответствует стандартному шагу DIN-рейки, легко комбинируется с другими элементами
• Высота: 65 мм - компактный формат для плотной сборки
• Температурный диапазон: -40...+130 C - работает в суровых условиях: холодные склады, нагретые машины, технологические помещения
• Материал корпуса: термопласт - устойчив к механическим повреждениям и химическим воздействиям
• Класс горючести: V0 по UL94 - материал самозагасает при возгорании
• Взрывобезопасность: да - допущен к использованию во взрывоопасных зонах (по требованиям IECEx/ATEX)
• Цвет: серый - стандартизирован для промышленного оборудования
• Способ монтажа: на DIN-рейку типа TS35
• Позиция соединения: боковая - провода заходят и выходят с одной стороны, удобно для линейной маршрутизации

Совместимость и монтаж

Клеммник nsytrv44d устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной установки используйте отвёртку с плоским лезвием - момент затяжки не требует специального инструмента, достаточно добиться плотного контакта без перетяга.

Обязательно используйте торцевую пластину - она предотвращает случайное выпадение клеммника с рейки и обеспечивает гальваническую связь между соседними модулями при групповой установке. Без неё возможна потеря контакта при вибрации.

Подключение проводов: зачищайте жилы на 8–10 мм, вставляйте в зажим и затягивайте винт до упора. Многожильные провода рекомендуется обжимать наконечниками типа “штырь” или “вилка” - это исключает расслоение жил.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности EN 60947-7-1 и IEC 60998. Сертифицирован для работы в зонах с риском взрыва (класс защиты Ex). Материал корпуса и изоляции класса V0 по UL94 гарантирует самозатухание при локальном возгорании - снижает вероятность распространения огня внутри щита.

Преимущества

• Фиксированные клеммы - предотвращают самоотвинчивание даже при сильных вибрациях
• Два уровня - экономия места на рейке, возможность удвоить количество соединений без увеличения ширины
• Универсальное сечение - подходит как для слаботочных сигналов (0,5 мм2), так и для силовых цепей (до 6 мм2)
• Стандартный интерфейс - совместим с большинством промышленных клеммных рядов Schneider Electric
• Высокая теплостойкость - сохраняет целостность при кратковременных перегрузках и нагреве окружающей среды

Ограничения применения

Не предназначена для постоянного подключения проводов больше 6 мм2 - это вызывает перегрев и деформацию зажима.

Не применяется в цепях постоянного тока выше 600 В - указано только для переменного тока (AC).

Требует обязательного использования торцевой пластины - без неё клеммник не будет удерживаться на рейке при вибрации или при попытке вытянуть его рукой.

Не следует использовать в местах с частым доступом людей - винтовые зажимы требуют инструментов для обслуживания, что замедляет диагностику.

Примеры использования

• Распределительный щит станка: входной кабель 4 мм2 → клеммник nsytrv44d → выход на двигатель и датчик
• Линия конвейера: питание 230 В AC проходит через два клеммника подряд, чтобы запитать три участка
• Автоматизированная система: сигнал с PLC делится на два канала через одну клеммную колодку
• Зона с повышенной вибрацией: промышленные насосы, вентиляторы, транспортеры - здесь особенно ценится фиксация клемм

Практические советы

• При монтаже нескольких клеммников рядом - всегда устанавливайте торцевые пластины на обоих концах ряда и между каждыми трёмя модулями
• Для многожильных проводов используйте обжимные наконечники - они предотвращают “распушивание” жил при затяжке
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях вибрации
• Не смешивайте провода разного сечения в одном зажиме - это нарушает равномерность давления и снижает надёжность
• При необходимости замены - отключите питание, открутите винт, потяните провод - он выйдет свободно благодаря продольному каналу
