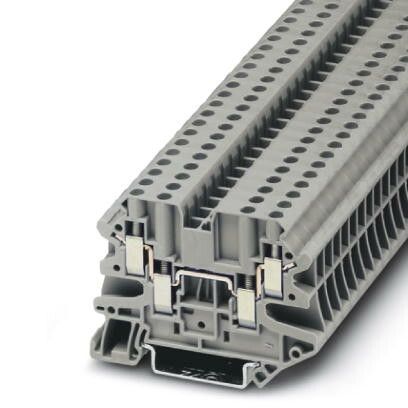

Проходные клеммы UT 4-QUATTRO | 3044571 Phoenix Contact

Проходная клемма UT 4-QUATTRO от Phoenix Contact - надёжное решение для последовательного соединения проводников в распределительных щитах. Артикул 3044571 обеспечивает устойчивую передачу тока до 32 А при напряжении до 500 В, что делает её подходящей для промышленной автоматизации и систем управления.

Назначение и область применения

Проходная клемма UT 4-QUATTRO используется для создания непрерывных электрических цепей между несколькими точками - например, при подключении датчиков, реле, контакторов или модулей ввода-вывода. Каждый уровень имеет четыре клеммы, позволяющие проходить току через всю клемму без разрыва. Подходит для монтажа в шкафах управления, на станках, конвейерах, системах освещения и других объектах с высокой плотностью коммутаций.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Количество клемм на уровне: 4
• Сечение проводников: 0,14–6 мм2 (для одножильных и многожильных)
• Шаг подключения: 6,2 мм
• Тип соединения: винтовое
• Количество уровней: 1
• Рабочая температура: от –60 C до +80 C
• Материал корпуса: термопласт, серый цвет
• Высота монтажа: 46,9 мм
• Расположение зажимов: сбоку
• Поддержка взрывозащиты Ex e: да
• Возможность установки замыкающей пластины: да

Совместимость и монтаж

UT 4-QUATTRO монтируется на DIN-рейку 35 мм стандартной формы. Установка занимает несколько секунд - достаточно защёлкнуть клемму на рейке. Зажимы расположены сбоку, что позволяет легко подключать провода даже в плотно заполненных шкафах. Для соединения используйте отвертку с плоским жалом. Максимальное сечение провода - 6 мм2; более толстые провода не войдут. При сборке цепей с несколькими клеммами можно использовать замыкающую пластину (не входит в комплект) для параллельного соединения всех четырёх клемм внутри одного уровня.

Безопасность и стандарты

Проходная клемма UT 4-QUATTRO сертифицирована на соответствие требованиям взрывозащиты класса Ex e (увеличение безопасности в зонах с потенциально взрывоопасной средой). Корпус выполнен из самозатухающего термопласта, соответствует нормам UL и IEC. Напряжение 500 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных сетей переменного тока.

Преимущества

• Универсальное сечение проводов - подходит как для тонких сигналов, так и для силовых линий.
• Стандартный шаг 6,2 мм совместим с другими изделиями Phoenix Contact, упрощает компактную компоновку.
• Взрывозащищённая версия допускает применение в опасных зонах без дополнительных мер защиты.
• Замыкающая пластина позволяет создавать шины питания или сигнальные цепи без внешних перемычек.
• Работает при экстремально низких температурах - подходит для холодных помещений и уличных шкафов.

Ограничения применения

• Не предназначена для частых переподключений - винтовые зажимы рассчитаны на долговечное закрепление, а не на оперативное обслуживание.
• Один уровень - нельзя увеличить количество клемм без установки нескольких клемм рядом.
• Не подходит для постоянного погружения в жидкости - IP-класс не указан, хотя материал выдерживает влагу в пределах рабочих условий.
• Замыкающие пластины необходимо приобретать отдельно - они не входят в базовый комплект.

Примеры использования

• Объединение входов датчиков давления в одном шкафе управления.
• Разветвление фазы L1 на несколько контакторов в цепи конвейера.
• Создание общей нулевой шины в распределительном щите с использованием замыкающей пластины.
• Подключение световой сигнализации во взрывоопасной зоне (например, на нефтегазовом объекте).

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в зажим - недостаточно глубоко вставленный провод вызывает нагрев и выход из строя.
• Используйте калиброванную отвёртку - переусиливать не нужно, достаточно усилия, чтобы плотно зафиксировать проводник.
• Если требуется много таких клемм подряд - собирайте их с интервалом в одну позицию, чтобы не перекрывать друг друга при установке крышек или дверей шкафа.
• Для работы при минусовых температурах убедитесь, что проводники не стали хрупкими - особенно важна подготовка многожильных проводов.
• Артикул 3044571 - это именно проходная клемма UT 4-QUATTRO. Не путайте с аналогичными по виду, но несовместимыми моделями других производителей.
