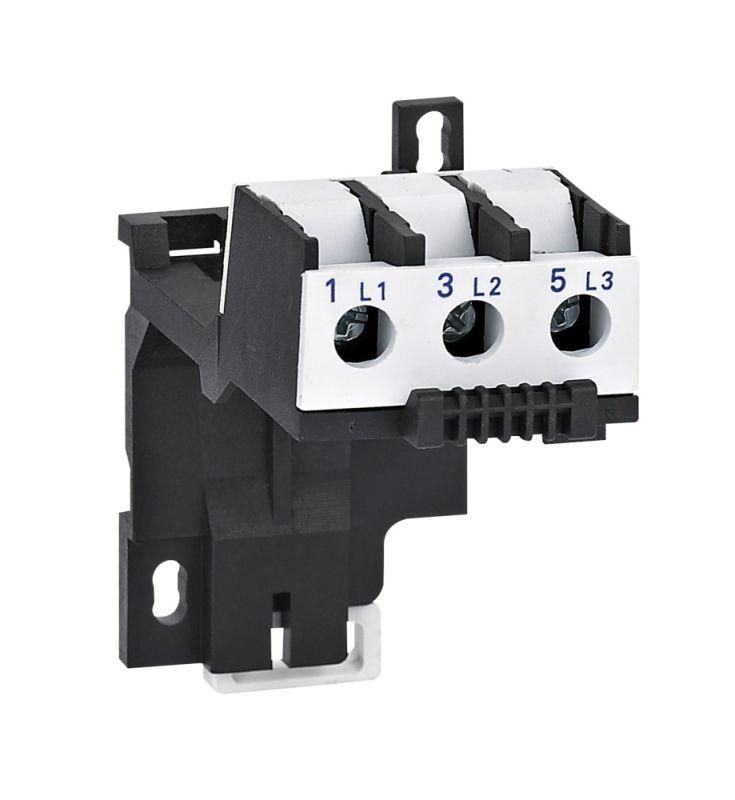

КЛЕММНЫЙ БЛОК ДЛЯ ТЕП.РЕЛ. MRE F25 (LAEB1) - MRETB25 APC

Клеммный блок для теплового реле MRE F25 SE - это компонент, предназначенный для надёжного соединения проводов с тепловым реле серии SystemePact MRE. Он позволяет устанавливать реле на DIN-рейку отдельно от контактора, обеспечивая гибкость сборки и удобство обслуживания. Артикул mretb25 соответствует модели, совместимой с системой SE (Systeme).

Назначение и область применения

Клеммный блок MRE F25 SE используется для подключения внешних проводов к тепловому реле серии MRE, когда само реле установлено отдельно от контактора. Это особенно актуально в распределительных щитах, где требуется модульная сборка по принципу “DIN-рейка”. Подходит для защиты электродвигателей мощностью до 25 А.

Технические характеристики

• Номинальный ток: 25 А
• Тип совмещаемого устройства: тепловые реле серии MRE
• Метод крепления: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов
• Рабочее напряжение: согласовано с системой SystemePact MC

Совместимость и монтаж

Клеммный блок mretb25 совместим исключительно с тепловыми реле серии MRE от Systeme Electric. Для правильной работы необходимо использовать его только с реле того же семейства - другие типы не обеспечивают механическую и электрическую совместимость.

Установка выполняется следующим образом:

• Закрепите клеммный блок на DIN-рейке - он имеет защёлки, подходящие под стандарт EN 60715.
• Подсоедините входные и выходные провода к винтовым зажимам - максимальное сечение жилы указано в документации производителя.
• Вставьте тепловое реле MRE в специальный слот на корпусе блока - фиксация происходит автоматически при полном введении.

Преимущества

• Обеспечивает изолированную установку теплового реле - снижает риск перегрева соседних элементов.
• Упрощает замену реле без демонтажа всей цепи - достаточно вытащить реле и вставить новое.
• Экономит место в шкафу - позволяет отделить функциональные модули друг от друга.
• Имеет четко обозначенную полярность и маркировку клемм - минимизирует ошибки при подключении.

Ограничения применения

• Не предназначен для работы с токами выше 25 А - использование с более мощными нагрузками недопустимо.
• Несовместим с другими сериями реле (например, MRP, MRH или сторонними брендами).
• Не рассчитан на установку вне закрытых электрошкафов - требует защиты от пыли, влаги и механических воздействий.
• Не следует применять в условиях постоянных вибраций без дополнительной фиксации проводов.

Примеры использования

• Защита двигателей насосов на водопроводных станциях.
• Контроль температурного режима в конвейерных линиях пищевой промышленности.
• Сборка распределительных щитов с модульным принципом - где каждый элемент (контактор, реле, клеммы) расположен отдельно.

Практические советы

• Перед установкой проверьте соответствие типа реле - используйте только MRE с маркировкой F25.
• Затягивайте винты зажимов усилием рук - переусиливать нельзя, чтобы не повредить контактную группу.
• При использовании многожильных проводов применяйте наконечники - это предотвращает ослабление контакта после нескольких циклов нагрева/остывания.
• При ремонте всегда отключайте питание - даже при отключенном контакторе на клеммах может сохраняться потенциал.
• Артикул mretb25 часто заказывают параллельно с тепловым реле MRE F25 - они работают как единый модуль.
