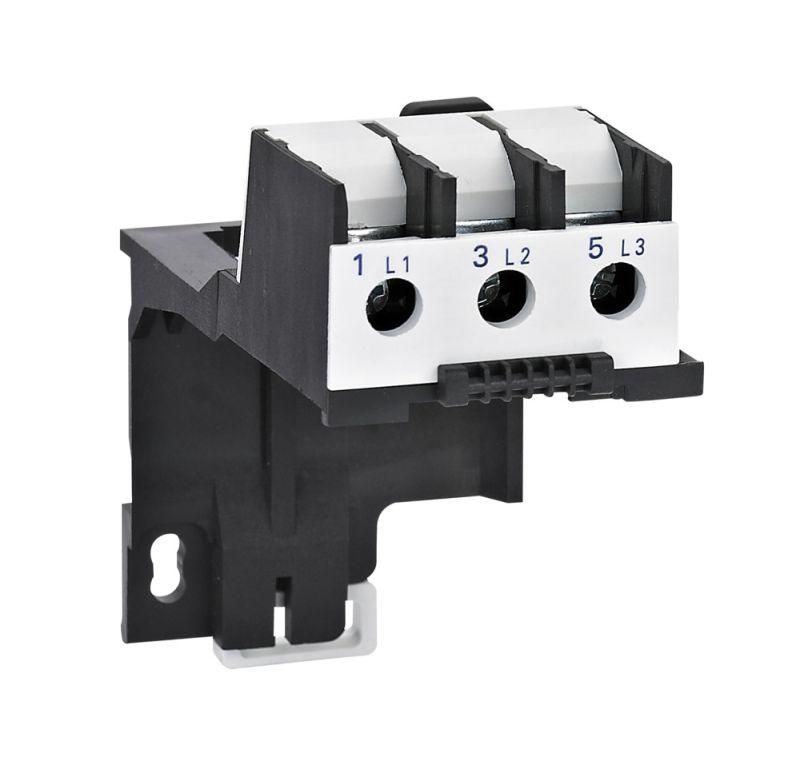

Клеммный блок MRE F38 LAEB1 для теплового реле Systeme Electric MRETB36

Клеммный блок для теплового реле MRE F38 SE позволяет надёжно соединить тепловое реле серии MRE с внешней цепью управления, обеспечивая удобную и безопасную коммутацию. Этот компонент специально разработан для работы с системой SystemePact MC – Пускорег. Медиум+, совмещает функциональность и надёжность бренда Systeme Electric, артикул mretb36.

Назначение и область применения

Клеммный блок MRE F38 SE используется для подключения проводов к тепловому реле системы MRE, когда само реле установлено на DIN-рейку. Он служит переходным элементом между силовой частью контактора/реле и управляющей цепью - например, сигналами от кнопочного пункта, автоматического выключателя или контроллера. Применяется в распределительных щитах промышленного оборудования: насосах, вентиляторах, конвейерах, компрессорах, где требуется термическая защита двигателя.

Технические характеристики

• Номинальный ток: 38 А - соответствует классу защиты тепловых реле MRE F38;
• Монтаж: фиксируется на DIN-рейке шириной 35 мм;
• Подключение: зажимы для проводов до 4 мм2 (медные);
• Изоляция: материал - самозатухающий полиамид, устойчивый к перегреву;
• Цвет корпуса: серый (стандартная окраска для продуктов SystemePact);
• Рабочая температура: от -25C до +60C.

Совместимость и монтаж

Клеммный блок MRE F38 SE совместим исключительно с тепловыми реле серии MRE, в том числе моделями MRE-F38. Устанавливается прямо перед реле на одной DIN-рейке. Для монтажа достаточно защёлкнуть блок в направляющие рейки - никаких болтов или дополнительных креплений не требует. Подключение проводов осуществляется через винтовые зажимы: оголённый конец провода вставляют в гнездо и затягивают винт отверткой. Обязательно проверьте соответствие сечения провода - более толстые жилы не войдут в зажим.

Преимущества

• Удобство обслуживания: можно заменить реле без демонтажа проводов - они остаются подключенными к клеммному блоку;
• Чёткая визуальная изоляция: отделение силового и управляющего контуров снижает риск путаницы при диагностике;
• Стандартизованный интерфейс: совпадает с другими решениями Series SystemePact - легко собирать однотипные шкафы;
• Высокая механическая прочность: корпус выдерживает вибрацию и удары типичные для заводских условий.

Ограничения применения

• Не предназначена для подключения многожильных проводов без наконечника - возможна потеря контакта;
• Не работает с реле других серий (например, SIRIUS, THERMOCUT, EATON) - только с MRE;
• Не рассчитана на работу вне помещений - отсутствует защита IP, не допускается попадание воды или пыли;
• Запрещено использовать при токах выше 38 А - есть риск оплавления контактных площадок.

Примеры использования

• Щит управления насосной станцией: реле MRE-F38 защищает двигатель, клеммный блок mretb36 соединяет его с аварийной сигнализацией;
• Линия конвейера: после срабатывания теплового реле сигнал с клеммного блока передаётся на PLC для остановки участка;
• Оборудование пищевой промышленности: сочетание с герметичными контакторами и клеммником mretb36 создаёт компактную, ремонтопригодную группу защиты.

Практические советы

• Перед первым запуском проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя;
• При сборке щита располагайте клеммный блок рядом с реле, чтобы минимизировать длину перемычек - это снижает помехи;
• Для частого сервиса используйте цветные метки на проводах: так проще найти фазу, ноль и сигнал тревоги;
• Артикул mretb36 всегда заказывается парой с реле MRE-F38 - они проходят тестирование как единый комплект.
