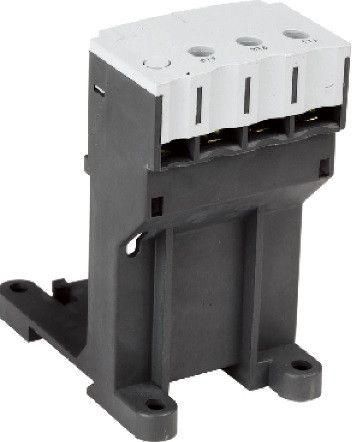

Клеммная колодка для реле теплового 40-95A | 23184DEK DEKraft APC

Клеммная колодка для реле теплового 40–95 ампер от DEKraft (артикул 23184dek) предназначена для надёжного соединения проводов с тепловыми реле в цепях управления двигателем. Она обеспечивает быстрый и безопасный монтаж на DIN-рейку, упрощая обслуживание и замену оборудования.

Назначение и область применения

Клеммная колодка для реле теплового 40–95 ампер используется для подключения силовых проводов к тепловым реле, которые защищают электродвигатели от перегрузки. Устанавливается на монтажной панели или DIN-рейке рядом с реле. Подходит для систем автоматизации, пускателей, станков, насосов и конвейеров, где требуется частая проверка или замена реле.

Технические характеристики

• Рабочий ток: до 95 А - позволяет использовать с реле класса 40–95 А
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15
• Количество контактов: два входных и два выходных зажима
• Подключение: винтовые зажимы для медных проводов сечением до 16 мм2
• Материал корпуса: самозатухающий термостойкий пластик (UL94 V-0)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды

Совместимость и монтаж

Клеммная колодка для реле теплового 40–95 ампер совместима с большинством тепловых реле серий DEKraft и SE (Dekraft), имеющими стандартные крепления. Для установки достаточно защёлкнуть её на DIN-рейку, затем вставить реле в фиксирующие направляющие. Провода подключаются винтами: вход - с верхней стороны, выход - с нижней. Направление тока не имеет значения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных устройств в цепях управления. Материалы корпуса имеют рейтинг UL94 V-0 - устойчивость к возгоранию. Клеммы выполнены из меди с никелевым покрытием, что снижает окисление и повышает долговечность соединений.

Преимущества

• Ускоряет замену реле - не нужно отсоединять провода каждый раз
• Обеспечивает чёткую визуальную диагностику состояния цепи
• Защита от случайного отключения благодаря жёсткому креплению реле
• Не требует дополнительных инструментов для монтажа

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 исключает контакт с водой
• Не совместим с реле других производителей, если они не имеют одинаковой геометрии крепления
• Запрещено использование с алюминиевыми проводами - возможна потеря контакта из-за разницы коэффициентов расширения
• Не рассчитана на ток выше 95 А - превышение может вызвать перегрев и деформацию

Примеры использования

• Электрощиты на заводе: подключение реле к двигателям конвейерной линии
• Автоматические системы водоснабжения: защита насосов от перегрузки
• Цеховые станки: быстрая замена реле при срабатывании тепловой защиты
• Агрегаты с частотными преобразователями: выносной модуль защиты после ПЧ

Практические советы

• Перед монтажом убедитесь, что реле имеет тип крепления, совпадающий с DEKraft - иначе не защёлкнется
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - риск повреждения
• Проверяйте температуру клемм через месяц после запуска - нагрев свыше 60 C указывает на плохой контакт
• При использовании в пыльных помещениях периодически очищайте поверхность - пыль может ухудшить теплоотвод
• Не используйте эту клеммную колодку для реле ниже 40 А - она не оптимизирована для малых токов, есть риск нестабильного контакта
